Соединительные муфты ЕС (СтР-КзП)

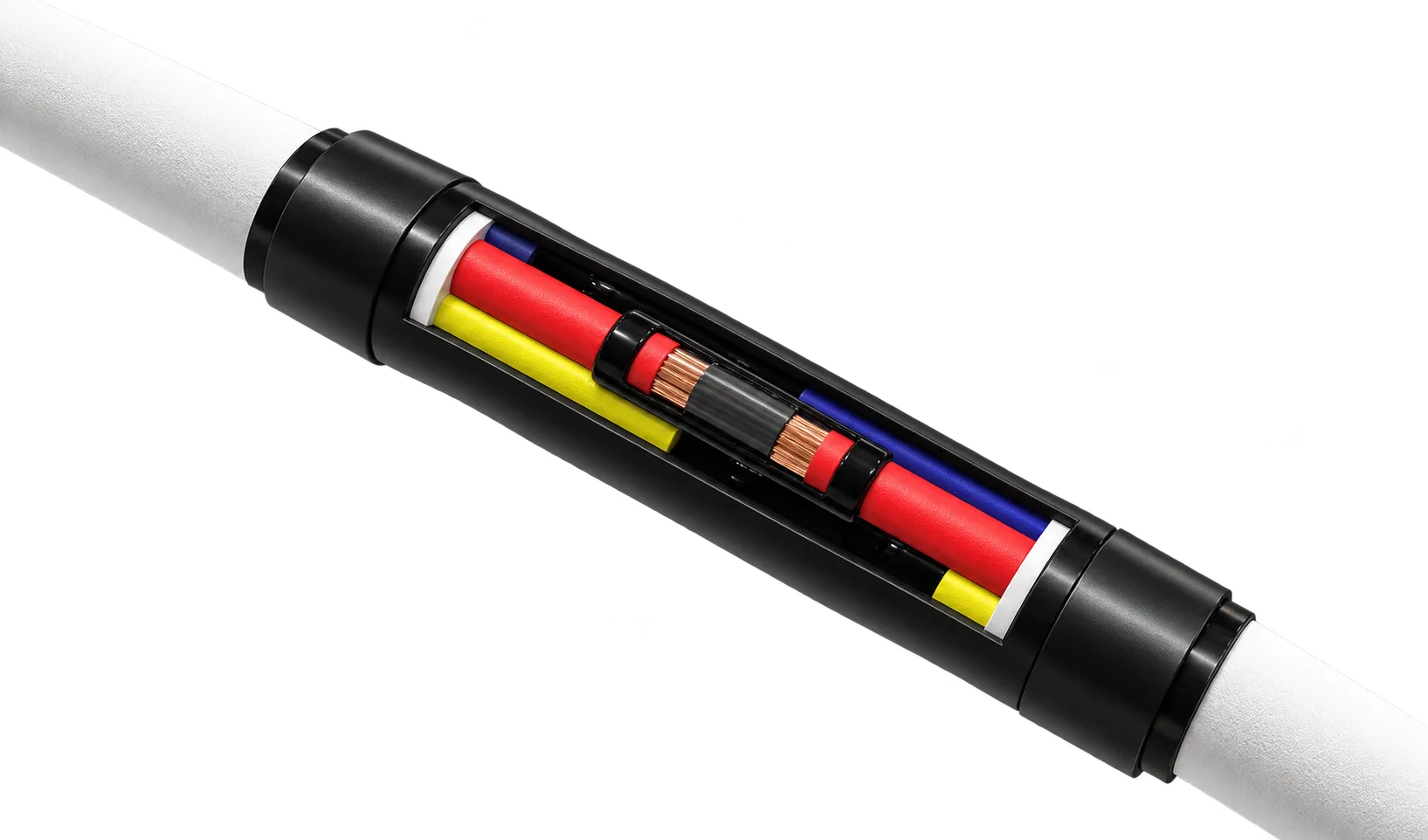

Соединительные термоусаживаемые муфты ЕС (СтР-КзП) обеспечивают герметичность, контакт и изоляцию соединённых жил. Изготавливаются для кабелей с любым количеством жил и сечением от 0,1 до 500 мм².
АО «Элокс-Пром» / Кабельные муфты 01 / Обзор
Соединительные термоусаживаемые муфты ЕС (СтР-КзП) обеспечивают герметичность, контакт и изоляцию соединённых жил. Изготавливаются для кабелей с любым количеством жил и сечением от 0,1 до 500 мм².
1 параметр в карточке 1 файл для просмотра
Контакты отдела продаж 02 / Применение
Исполнения и назначение
Соединительные муфты – монтажная арматура для обеспечения целостности кабельных трасс в местах соединения, а также для их разветвления и подключения к электроустановкам и воздушным ЛЭП. Помимо механической прочности в местах соединения или ответвления, муфты обеспечивают герметичность кабеля, надежный контакт соединенных жил и их изоляции.
Конструкция и условия применения
Представленные монтажные изделия относятся к термоусаживаемым муфтам. Их внешняя оболочка изготовлена из полимерного материала, который сжимается при воздействии температуры. Второй слой произведен из герметика, температура плавления которого равна или меньше температуры усадки внешнего слоя. После выполнения всех электрических соединений муфту нагревают. При сжатии внешней оболочки расплав герметика заполняет все пустоты, обеспечивая надежное соединение.
Переходные муфты
Применяются для соединения кабелей с изоляцией из разных материалов, например кабелей с бумажной и полимерной изоляцией.
По назначениюПодробнее: Переходные муфты
Применяются для соединения кабелей с изоляцией из разных материалов, например кабелей с бумажной и полимерной изоляцией.
Концевые муфты
Для присоединения кабеля к воздушным ЛЭП или стационарным наружным и внутренним электроустановкам.
По назначениюПодробнее: Концевые муфты
Для присоединения кабеля к воздушным ЛЭП или стационарным наружным и внутренним электроустановкам.
Исполнения и конструкция
Нормативы
Соответствие требованиям
- ДокументТУ 6981-003-33680530-03 (лист 8)
- ДокументПроизводство муфт ЕС (СтР-КзП) осуществляется по системе качества ISO 9001.
- ДокументГОСТ 13781.0-86 (обозначение СтР-КзП)
Технические данные
Характеристики
Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.
- Количество и сечение жил
- любым количеством жил и сечений от 0,1 мм2 до 500 мм2
Эксплуатация
Особые свойства
Комплектность и поставка
- Для соединения кабелей с броней в комплект поставки включается изолированный поводок для фиксации и гальванической связи брони.
- В комплект поставки каждой партии включается монтажный лист.
Подбор исполнения
Типоразмеры и подбор
Стандартные комплекты
На складе завода имеются стандартные комплекты в соответствии с таблицей.
Широкую таблицу можно прокрутить по горизонтали →
| Наименование ЕС (СтР-КзП) | Обозначение СтР-КзП | Количество жил | Сечение, мм² |
|---|---|---|---|
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-14х2,5 | 14 | 2,5 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-19х1,0 | 19 | 1 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-7х6 | 7 | 6 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-4х10 | 4 | 10 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-4х50 | 4 | 50 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-4х95 | 4 | 95 |
| Соединительная термоусаживаемая кабельная муфта ЕС | СтР-КзП-4х150 | 4 | 150 |
Конструктивные исполнения муфт ЕС (приложение Б)
* Примечание: Соединительная муфта ЕС для «грязной зоны» для соединения 4-жильных кабелей сечением 70 мм². Соединительная муфта ЕС для «чистой зоны» для соединения огнестойких кабелей ВВГнг-FRLS 5х25.
Широкую таблицу можно прокрутить по горизонтали →
| Исполнение | Наименование позиций |
|---|---|

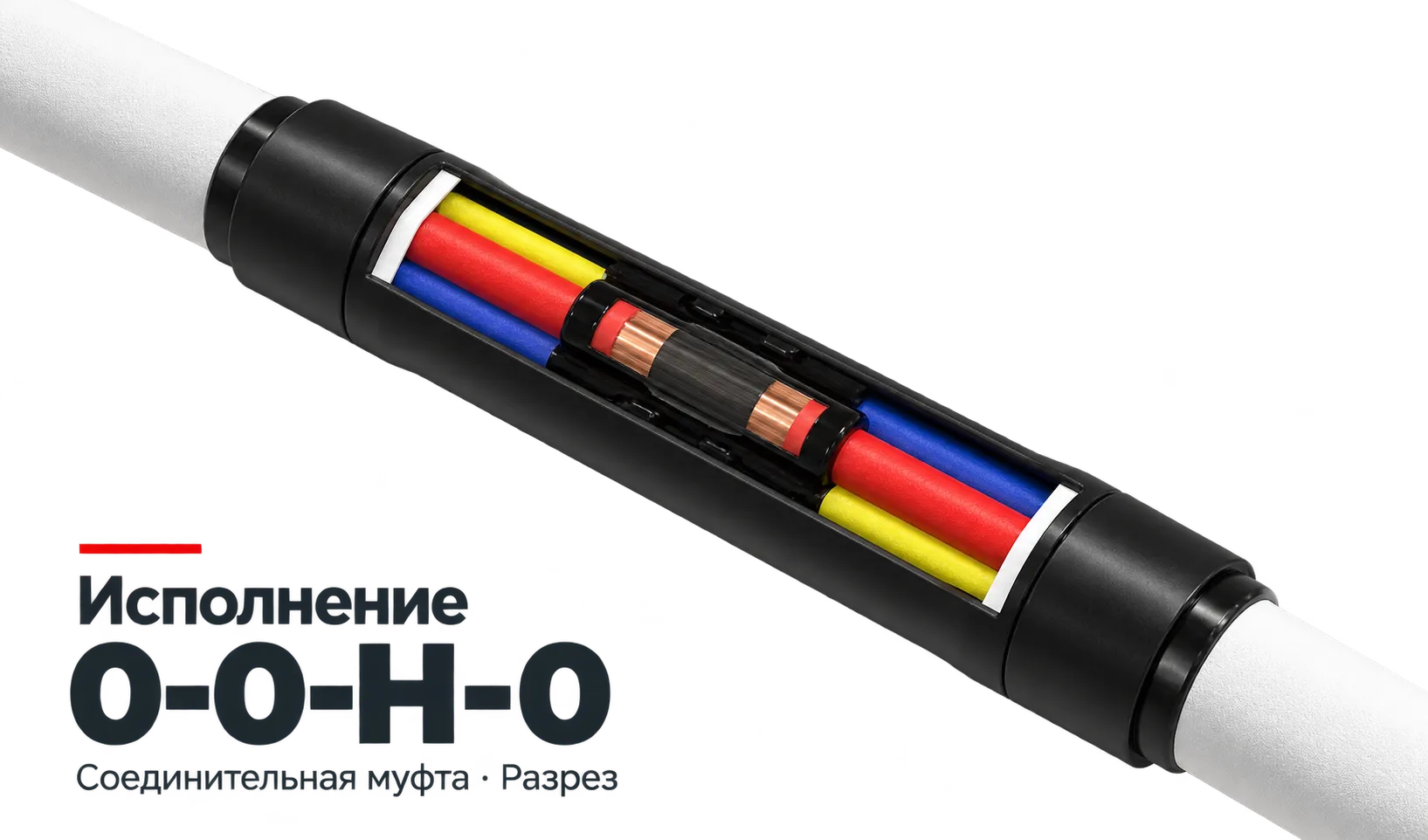

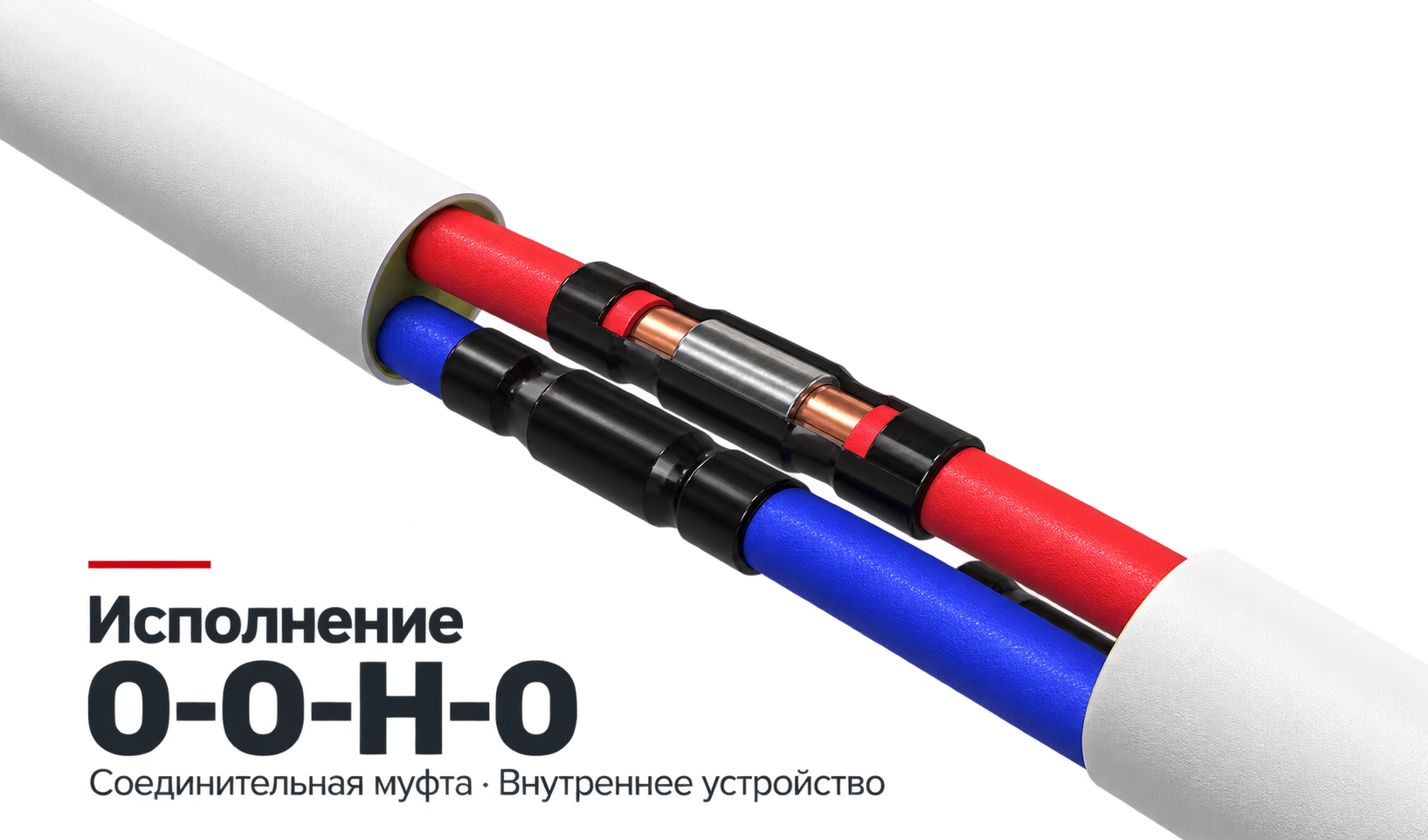

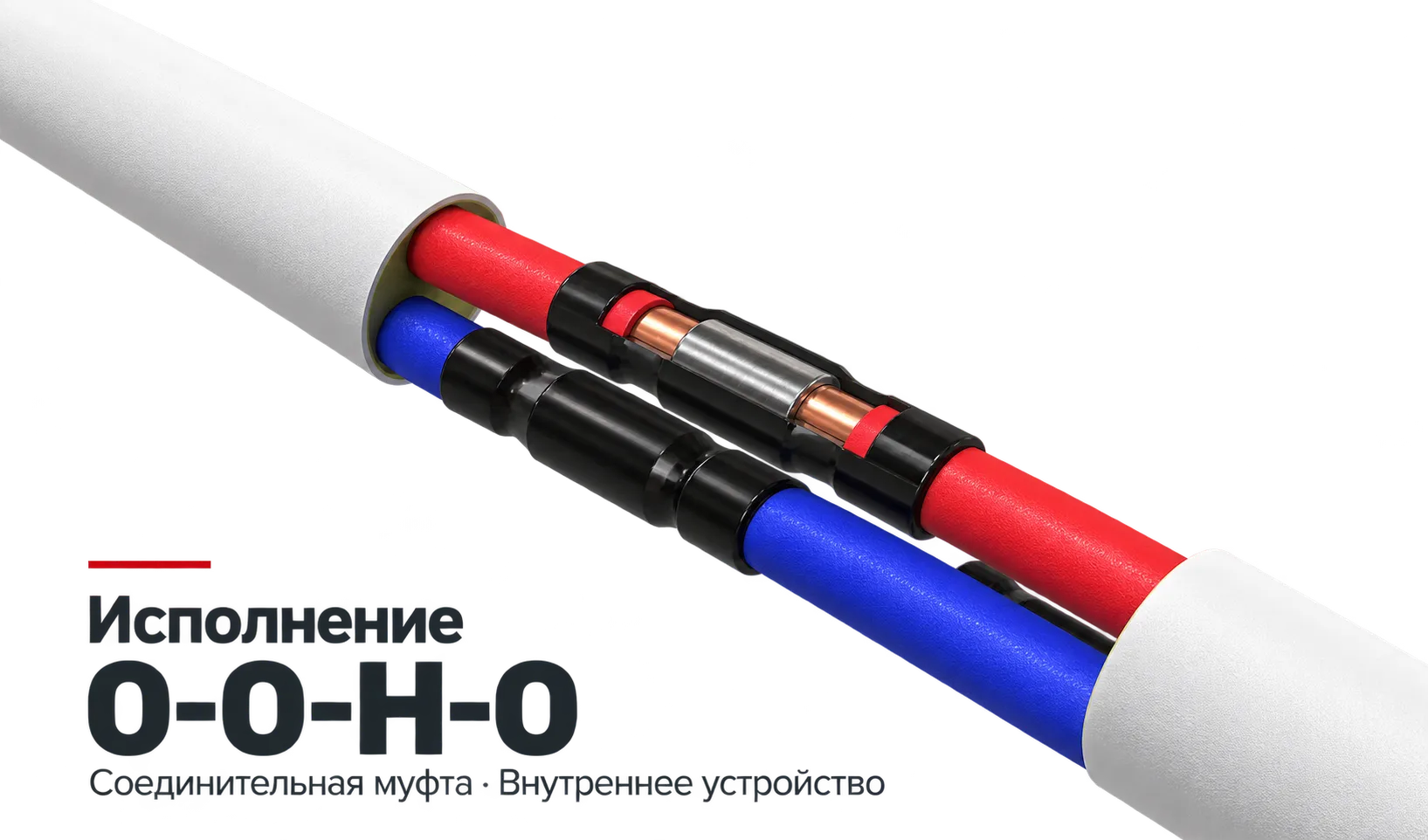

ЕС-1-(4х70)/0-0-Н-0 * | 1 Оболочка кабеля 2 Трубка термоусаживаемая для защиты 3 Трубка термоусаживаемая для герметизации муфты 4 Соединитель 5 Трубка термоусаживаемая для герметизации соединения 6 Оболочка кабеля |

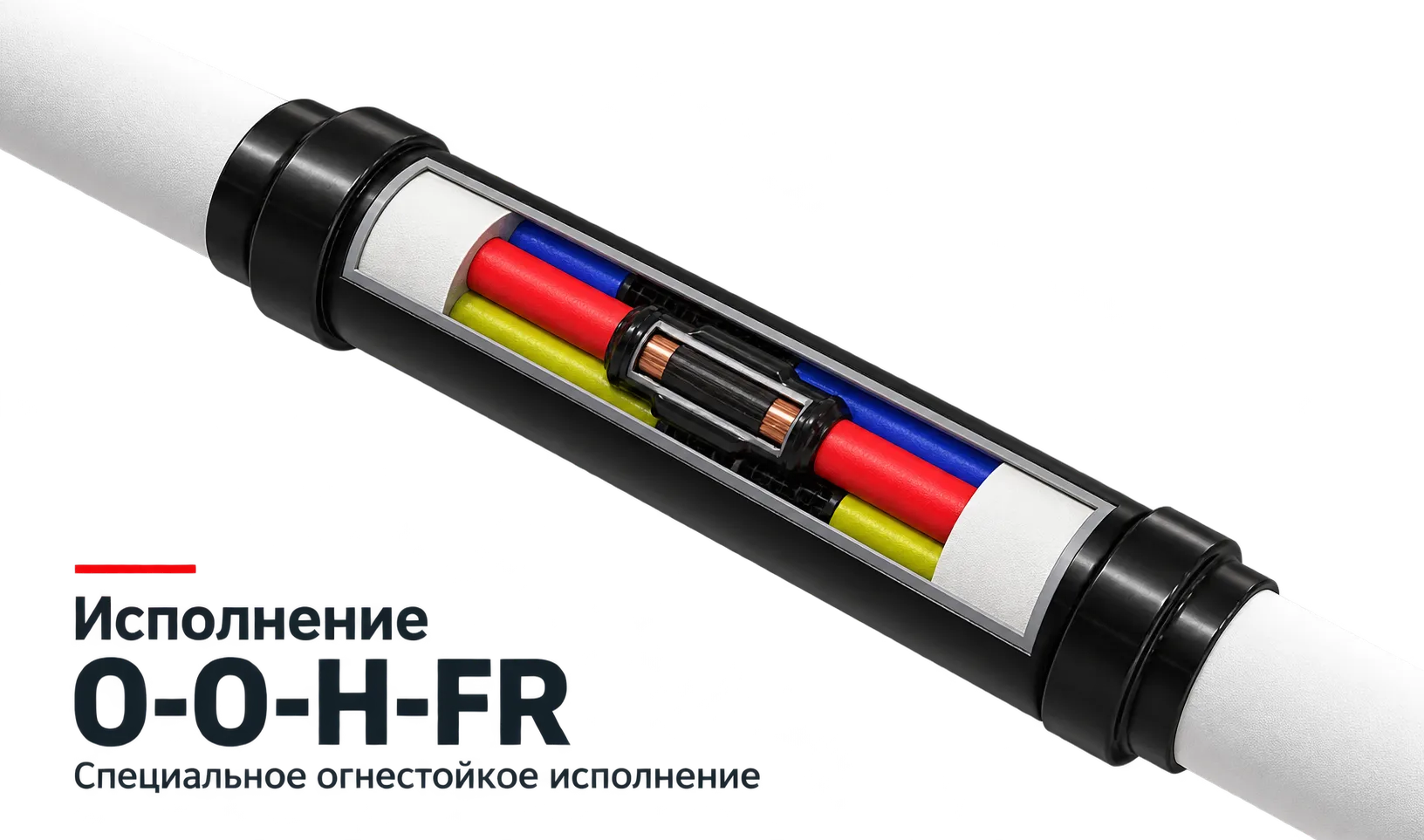

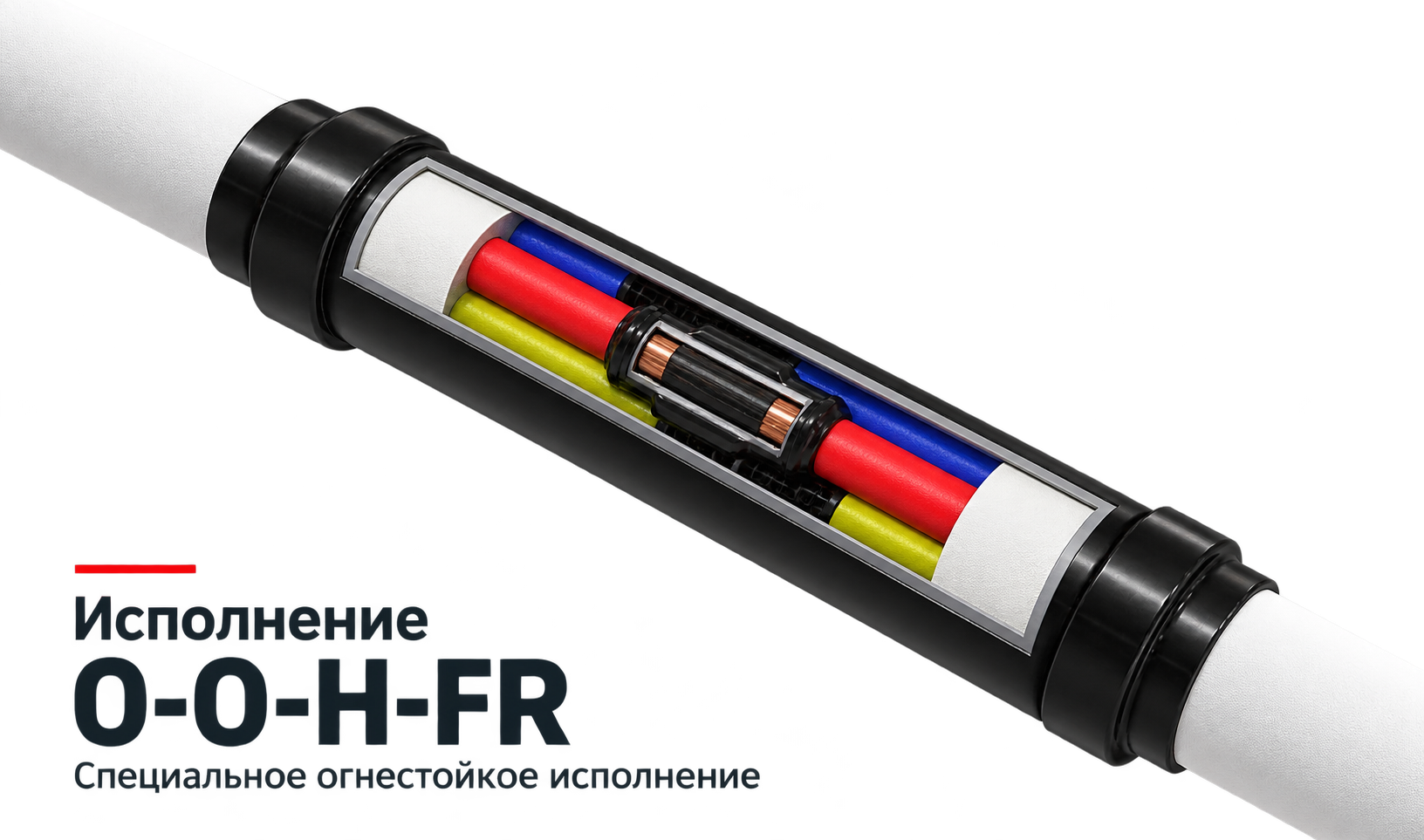

ЕС-3-(ВВГнг-FRLS 5х25)/0-0-Н-FR * | 1 Трубка термоусаживаемая для защиты 2 Трубка огнезащитная для защиты муфты ЕС 3 Трубка термоусаживаемая для защиты муфты 4 Трубка огнезащитная для защиты муфты ЕС 5 Трубка термоусаживаемая для герметизации соединения 6 Соединитель 7, 8 Герметик «Силотерм ЭП-71» |
Состав комплекта
Широкую таблицу можно прокрутить по горизонтали →
| Позиция | Комплектующая |
|---|---|
1.1 | Электрический соединитель |
1.2 | Термоусаживающаяся трубка для изоляции и герметизации электрического соединителя |
1.3 | Тиксотропный силиконовый герметик (только для огнестойкого исполнения (FR)) |
1.4 | Герметизирующая термоусаживаемая трубка |
1.5 | Защитный пластмассовый кожух из термоусаживающейся трубы класса НГ-LS-HF (только для огнестойкого исполнения (FR)) |
Заказ изделия
Условное обозначение
ЕС · Структура условного обозначения
ЕС · Структура условного обозначения
ТУ 6981-003-33680530-03 (лист 8)
ЕС-Х-(тип кабеля 1)-(тип кабеля 2)/Х-Х-Н-Х ТУ 6981-003-33680530-03
Таблица прокручивается по горизонтали →
| Позиция | Значение |
|---|---|
ЕС | Индекс вида изделия: ЕС – муфта соединительная ЕС |
Первая Х | Цифра, определяющая место установки муфты: 1 – зона контролируемого доступа («грязная зона»); 2 – зона контролируемого доступа для работы в условиях запроектной аварии; 3 – зона свободного режима («чистая зона») |
(тип кабеля 1) | Тип соединяемого кабеля с указанием количества и материала жил и их сечения в мм² |
(тип кабеля 2) | Тип второго соединяемого кабеля с указанием количества и материала жил и их сечения в мм² |
Х после «/» (1-я) | 0 – без дополнительной защиты жил кабеля; Т – с дополнительной защитой жил кабеля |
Х после «/» (2-я) | 0 – без поводка экрана; Е – с поводком экрана |
Н | С наконечниками (соединителями) (всегда) |
Х после «/» (4-я) | 0 – стандартное (HF, LS, нг) исполнение; FR – специальное огнестойкое исполнение |
ТУ 6981-003-33680530-03 | Обозначение технических условий |
Пример записи при заказе
Соединительная муфта ЕС на напряжение до 1000 В для установки в зоне свободного режима («чистая зона») для соединения кабеля ВВГнг(А)-LS 4х75 и ВВГнг(А)-LS 4х50, без поводка экрана, малодымная, не распространяющая горение:
ЕС-3-(ВВГнг(А)-LS 4х75 – ВВГнг(А)-LS 4х50)/0-0-Н-0
СтР-КзП · Двойное обозначение
СтР-КзП · Двойное обозначение
ГОСТ 13781.0-86
СтР-КзП -00х00
Таблица прокручивается по горизонтали →
| Позиция | Значение |
|---|---|
00 (перед х) | Количество жил (00) |
00 (после х) | Сечение жил, мм2 (00) |
Наряду с обозначением ЕС соединительные муфты выпускаются под наименованием СтР-КзП (обозначение по ГОСТ 13781.0-86):
Пример записи при заказе
Для соединения кабелей КВВГ 14х2,5 мм2 муфта СтР-КзП обозначается
СтР-КзП-14х2,5
