Универсальные кабельные огнезащитные проходки СПО-Э-ВП

Кабельные проходки и огнезащитные пояса на основе силиконовых материалов «Силотерм». Предназначены для огнезащитных барьеров и герметизации кабельных проходов, швов и проёмов.

АО «Элокс-Пром» / Огнезащитные материалы

01 / Обзор

Характеристики Документация

3 параметра в карточке 5 файлов для просмотра

Контакты отдела продаж

02 / Применение

Исполнения и назначение

Системы СПО-Э изготовлены с применением силиконовых огнезащитных материалов «Силотерм». Защищают кабели в местах прохождения кабелей и шинопроводов и обеспечивают нераспространение горения.

СПО-Э-1, 2

Кабельные проходки для проёмов и перекрытий

Подробнее

Выполнение проектных универсальных кабельных проходок и огнезащитная герметизация отверстий в стенах и перекрытиях. СПО-Э-2 представлен с металлической решёткой и без неё.

СПО-Э-3, 4, 5

Огнепреградительные пояса

Подробнее

Кабельные проходки и огнепреградительные пояса для лотков, коробов КП и коробов ККБ. Выполнение огнезащитных эффективных барьеров в местах прохождения кабелей и шинопроводов через трубы, короба, лотки и перекрытия (СПО-Э-ВП).

Швы и конструкции

Пассивная огнезащита и локальное уплотнение

Подробнее

Универсальные монтажные швы между строительными конструкциями, трубами, в оконных и дверных проёмах. Огнепреградительная изоляция шинопроводов, кабельных коробов и металлических конструкций.

Материалы систем СПО-Э

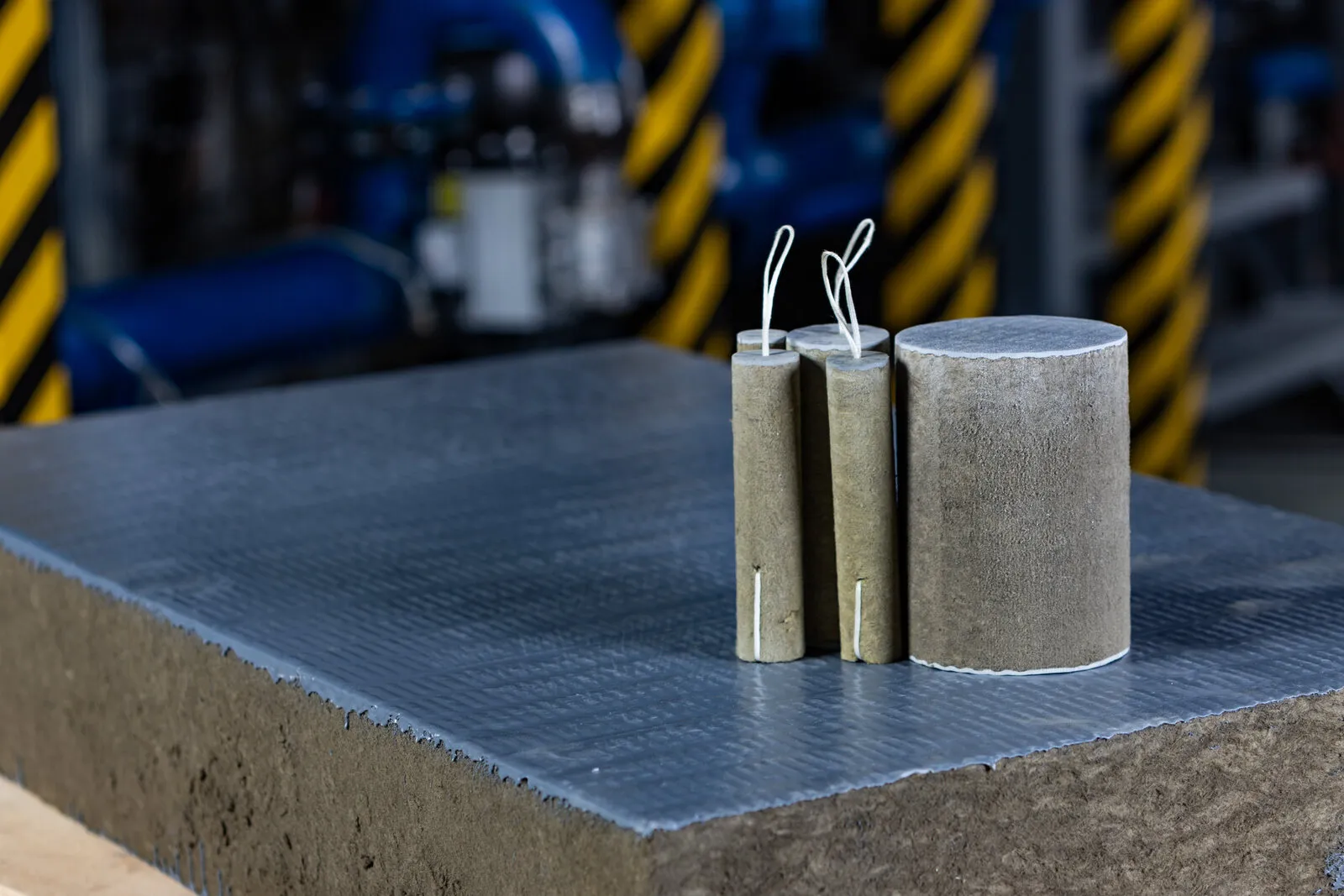

Плита и цилиндрические образцы в производственном цеху — Плита и цилиндрические образцы

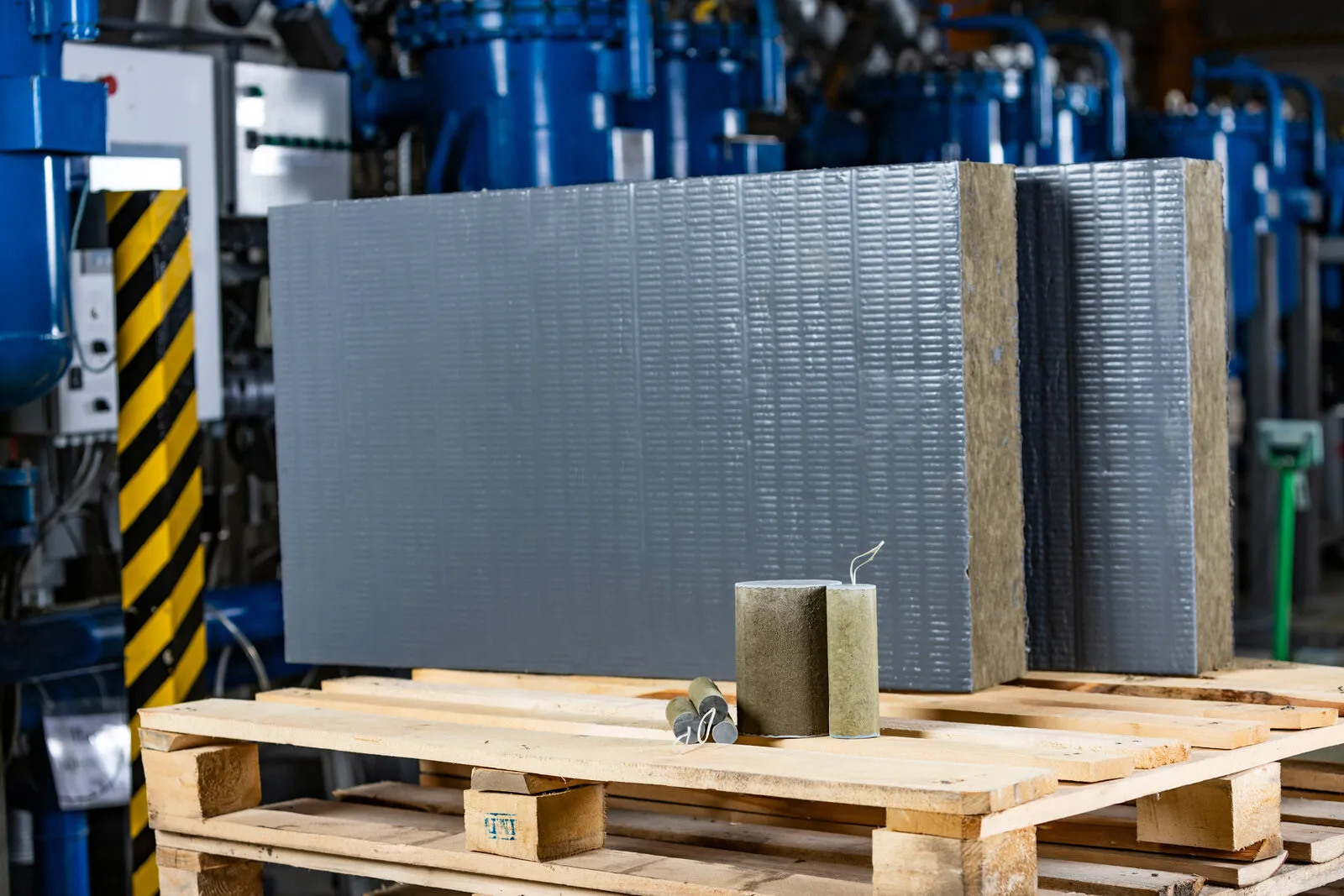

Плиты и образцы на поддоне в производственном цеху — Плиты и образцы на поддоне

Визуальное отображение типоисполнений — 25 изображенийСвернуть дополнительные фото

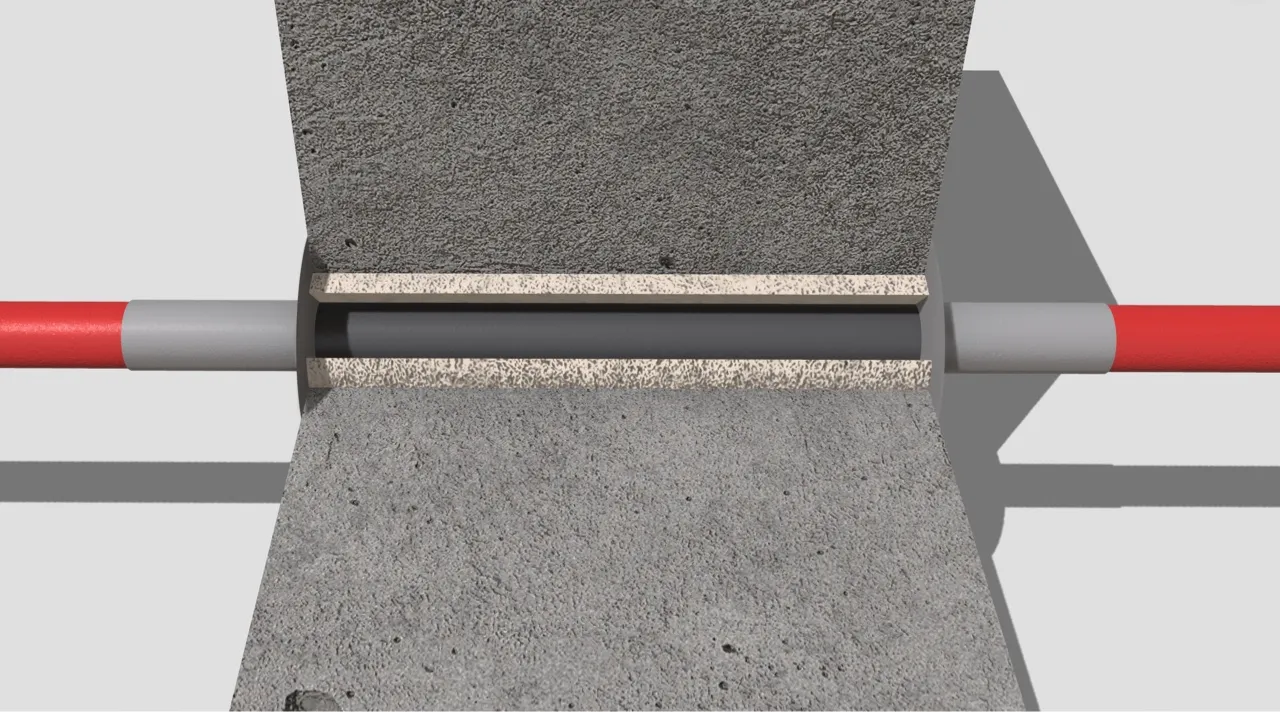

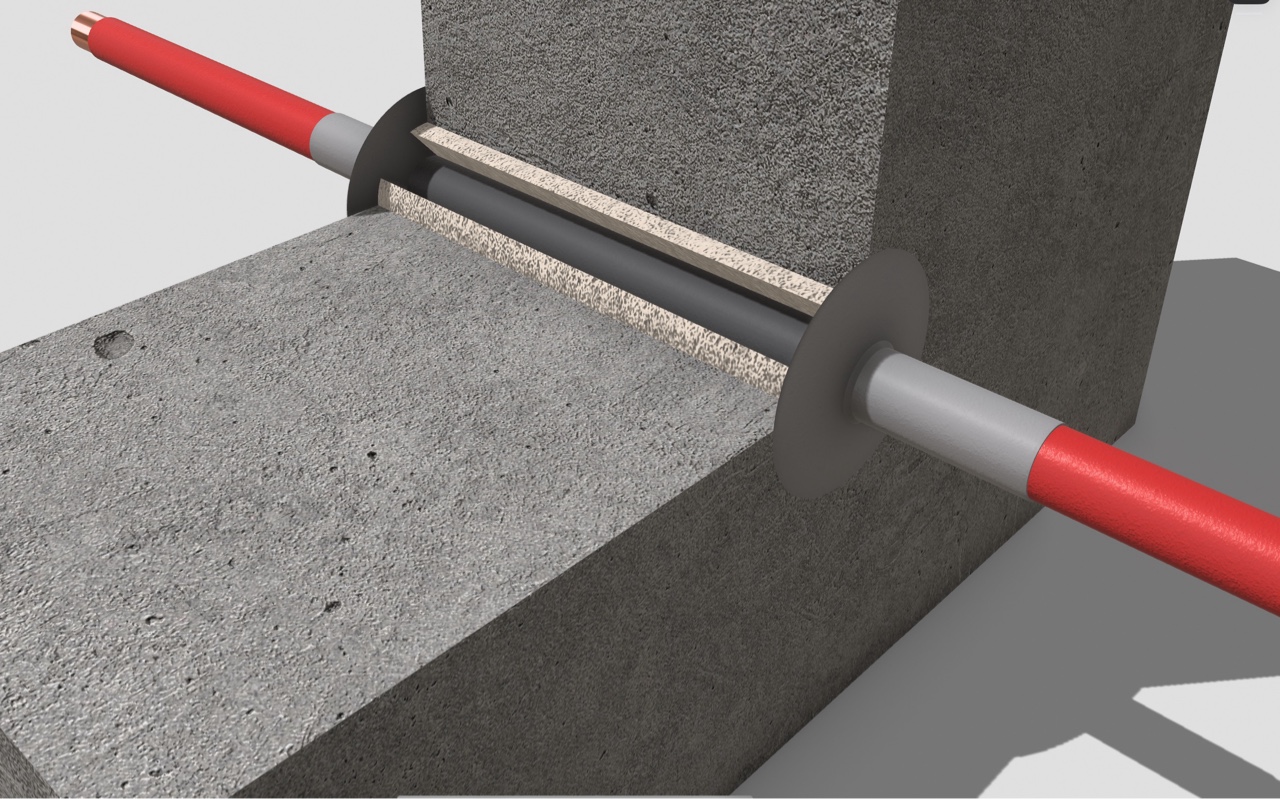

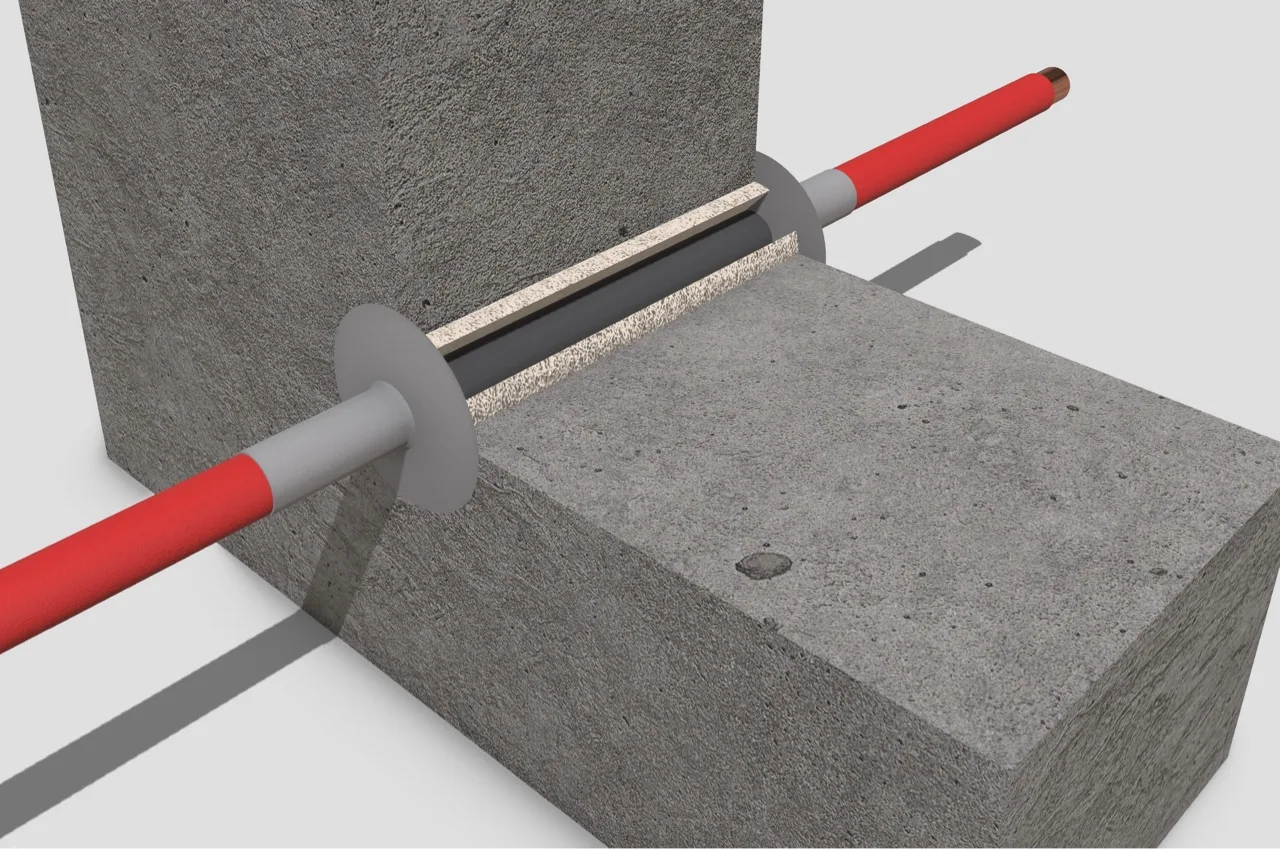

СПО-Э-1

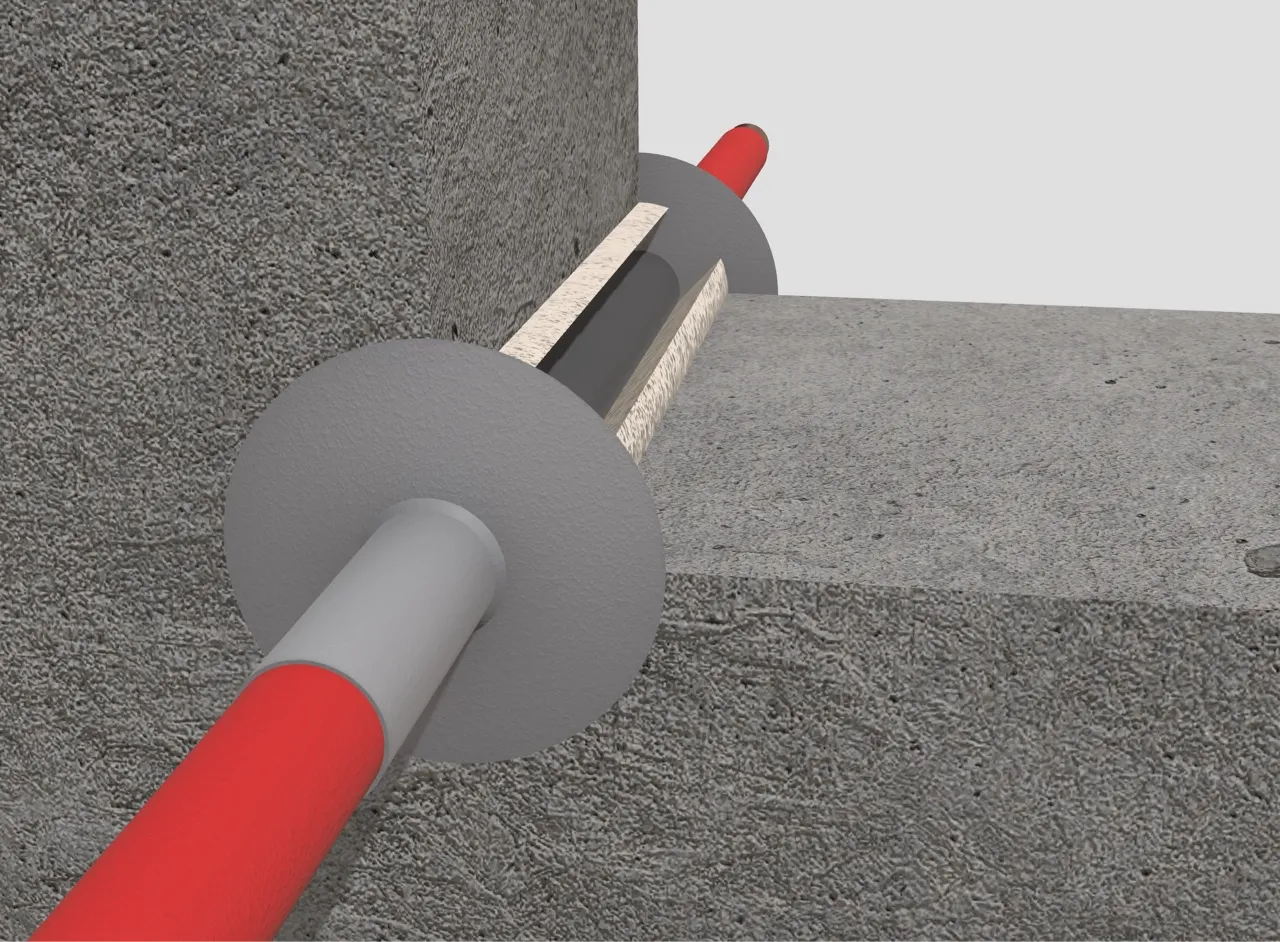

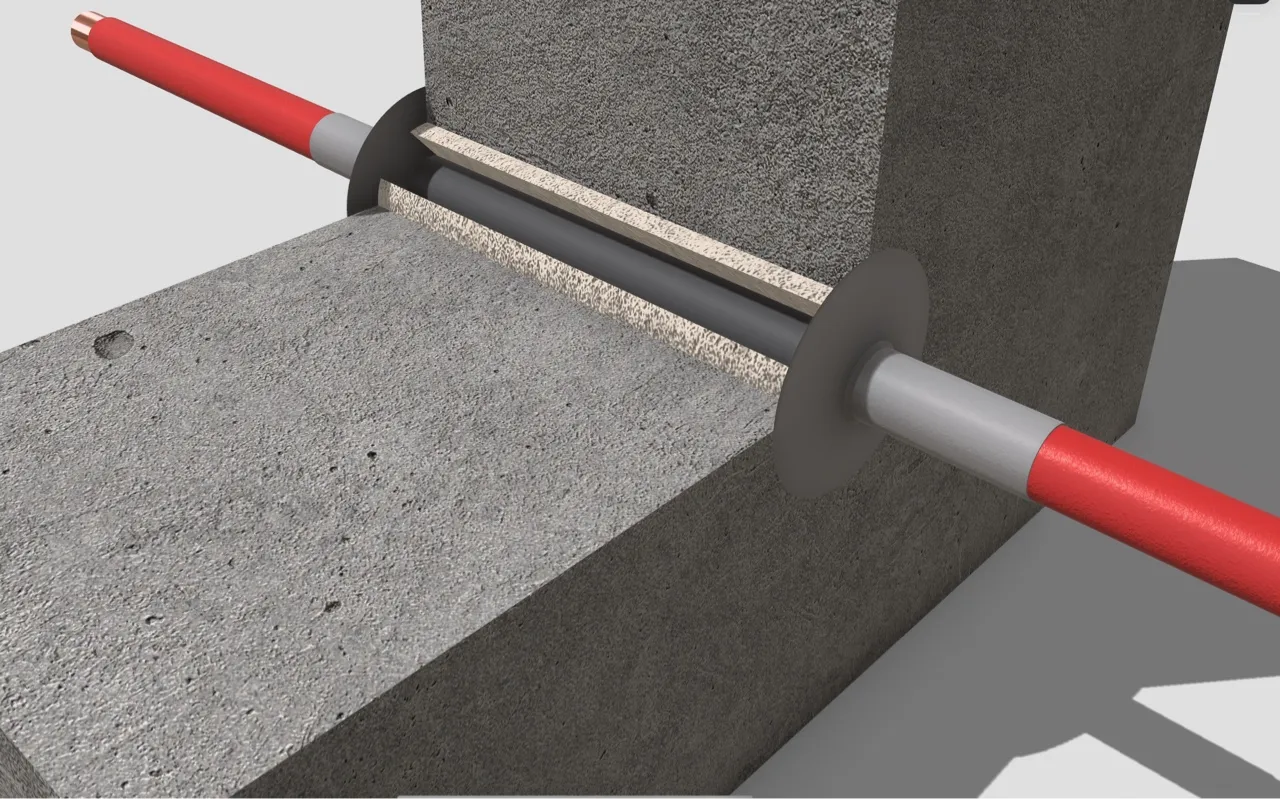

Схема СПО-Э-1, вид со стороны кабельного ввода — СПО-Э-1: вид со стороны кабельного ввода

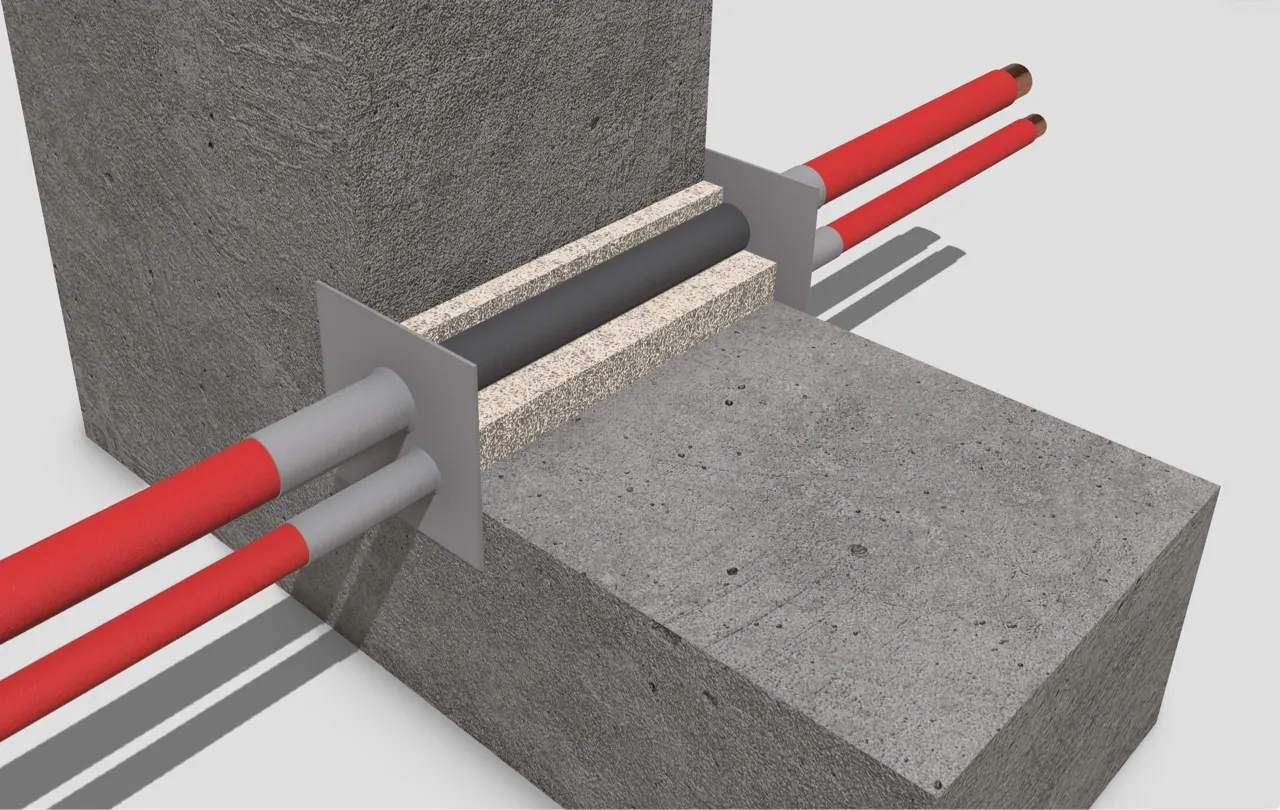

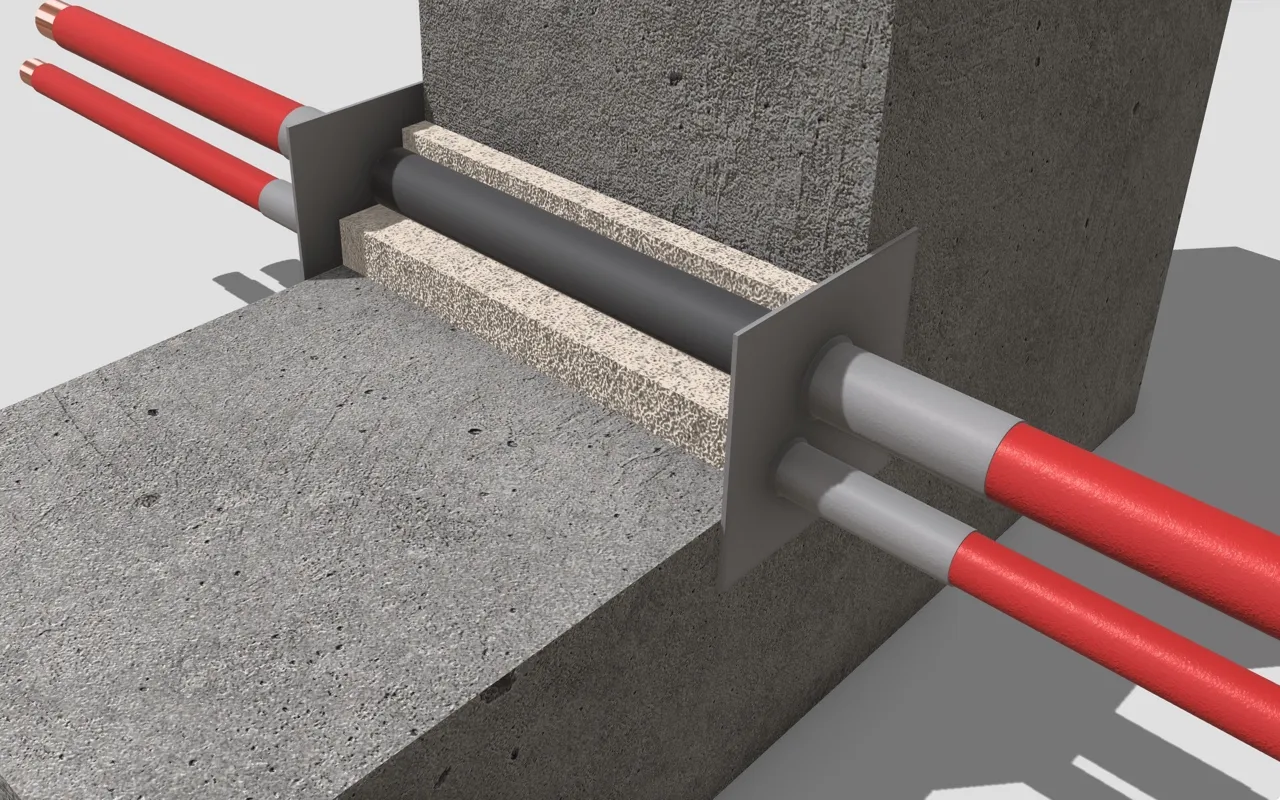

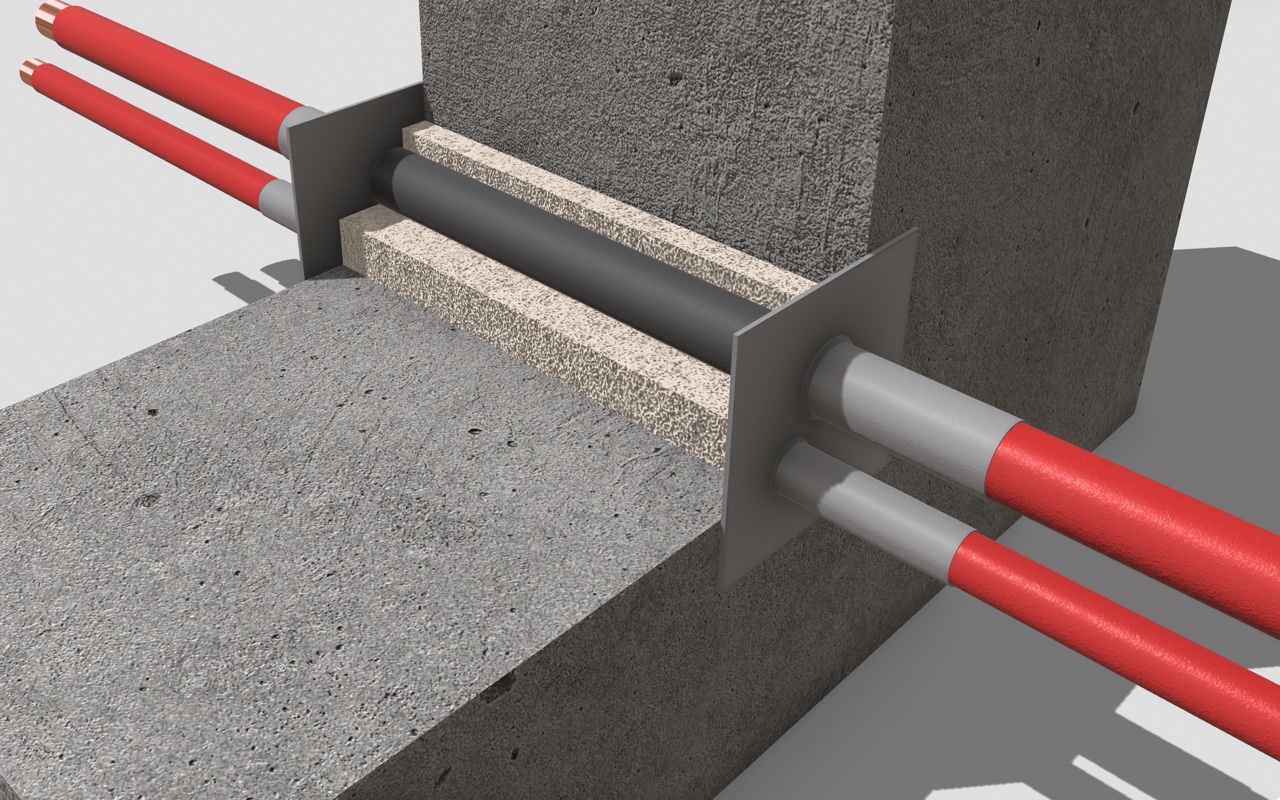

СПО-Э-2 без металлической решётки

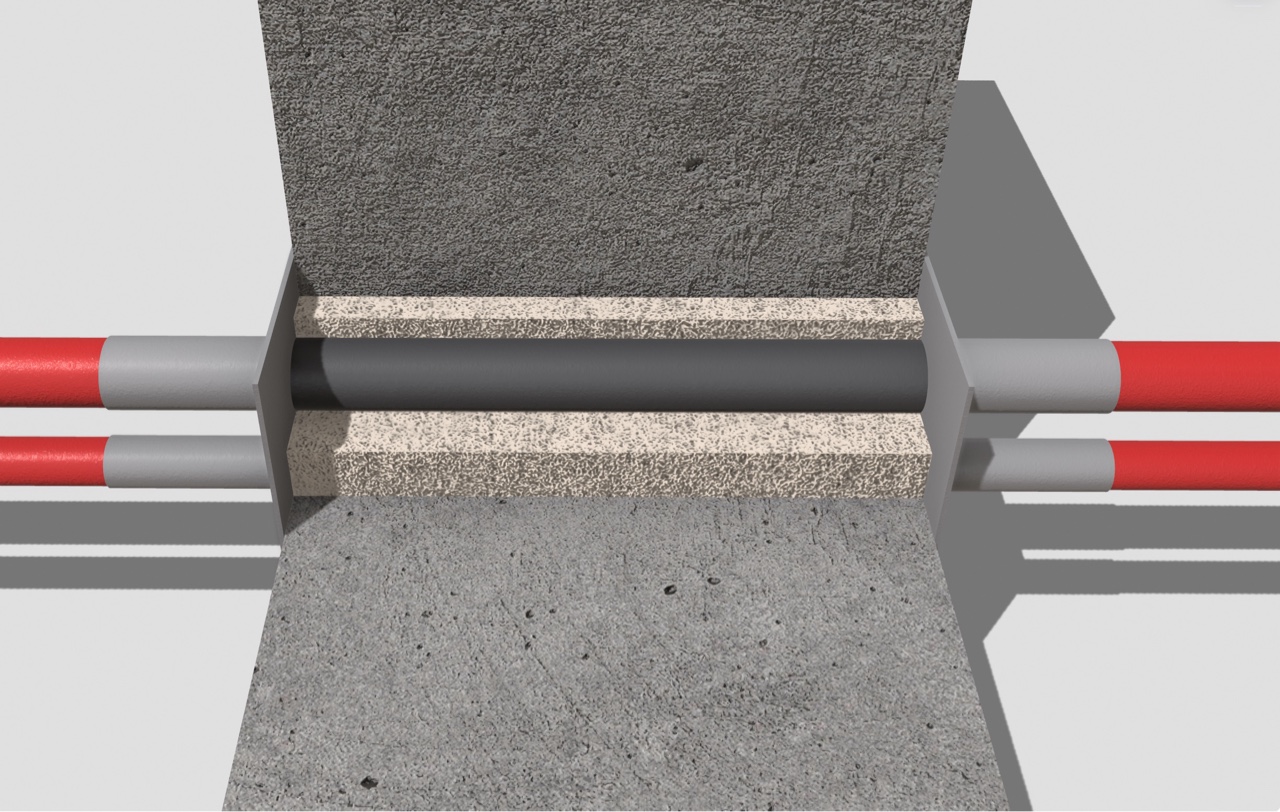

Схема СПО-Э-2 без металлической решётки, вид сверху в разрезе — СПО-Э-2 без металлической решётки: вид сверху в разрезе

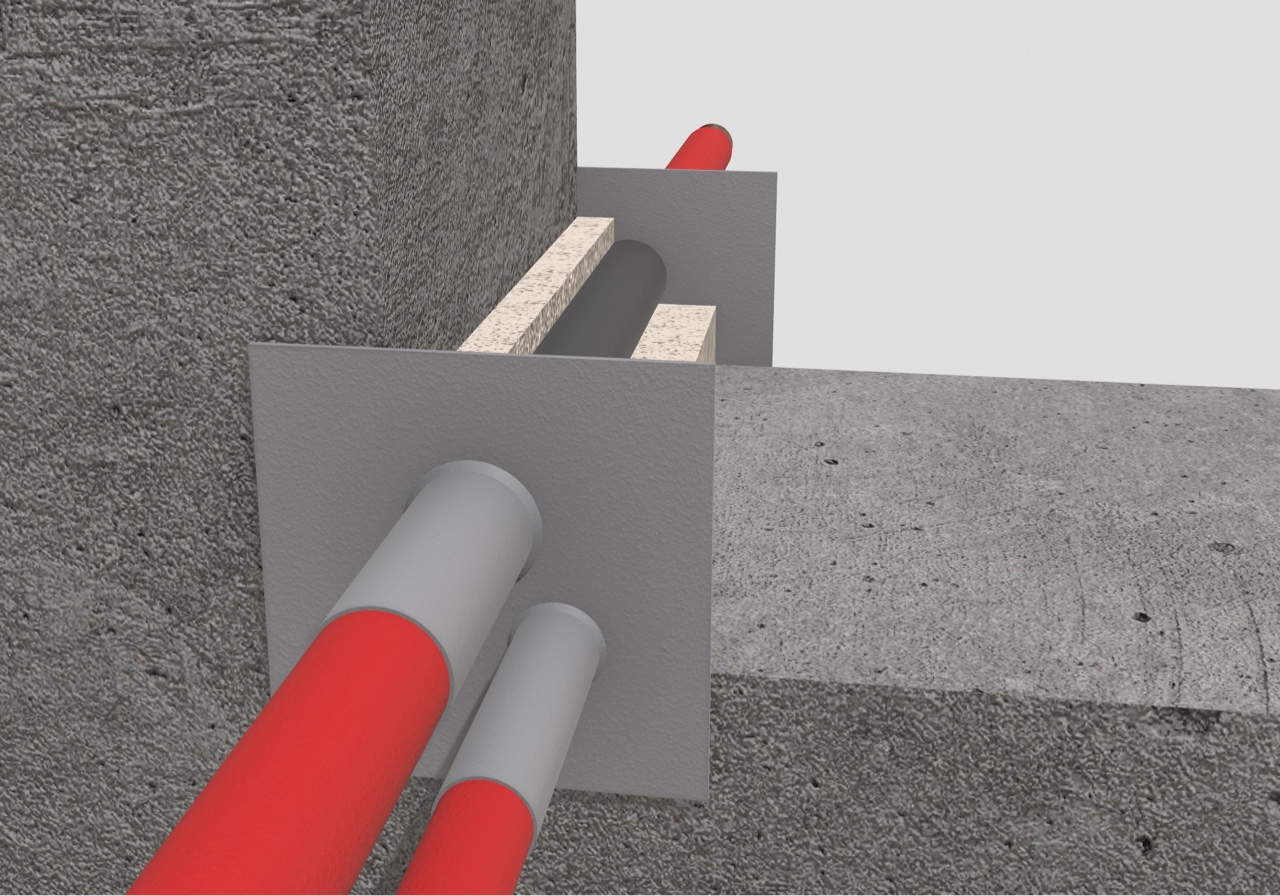

Схема СПО-Э-2 без металлической решётки, вид со стороны кабельного ввода — СПО-Э-2 без металлической решётки: вид со стороны кабельного ввода

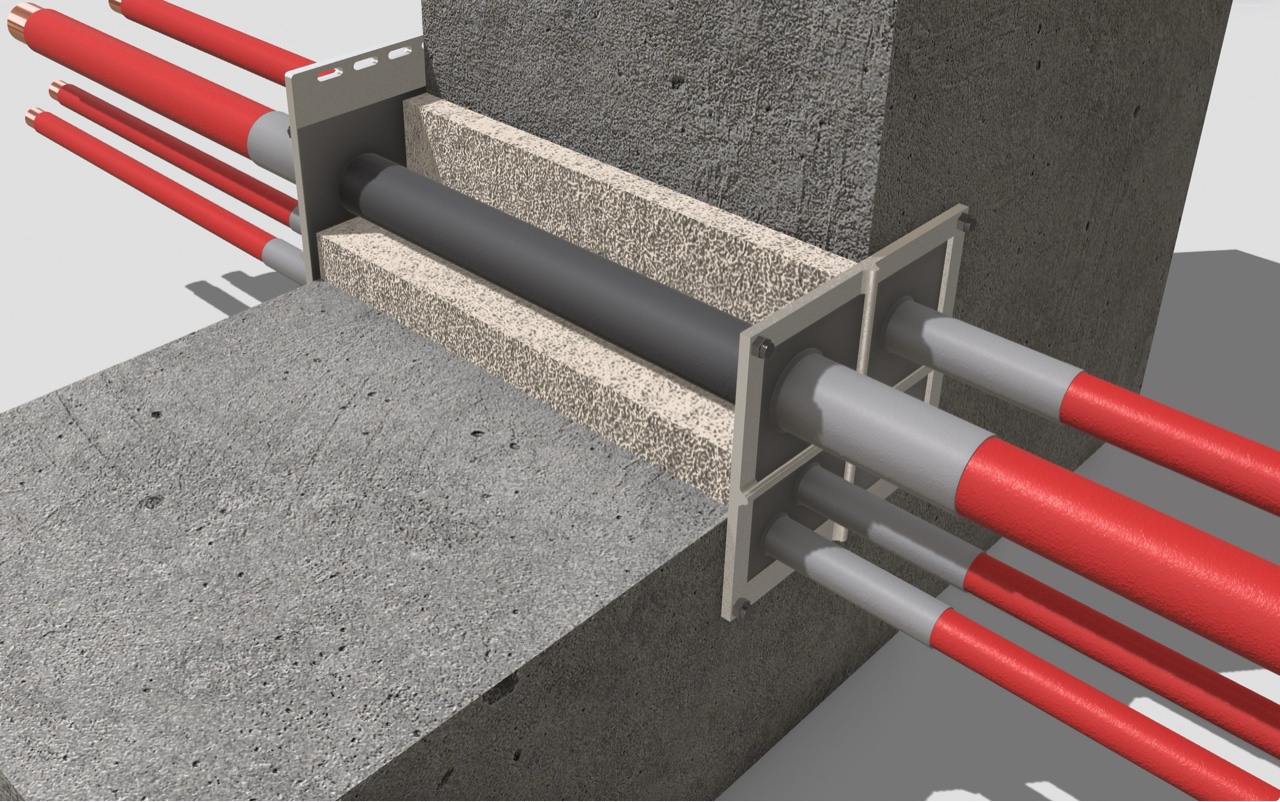

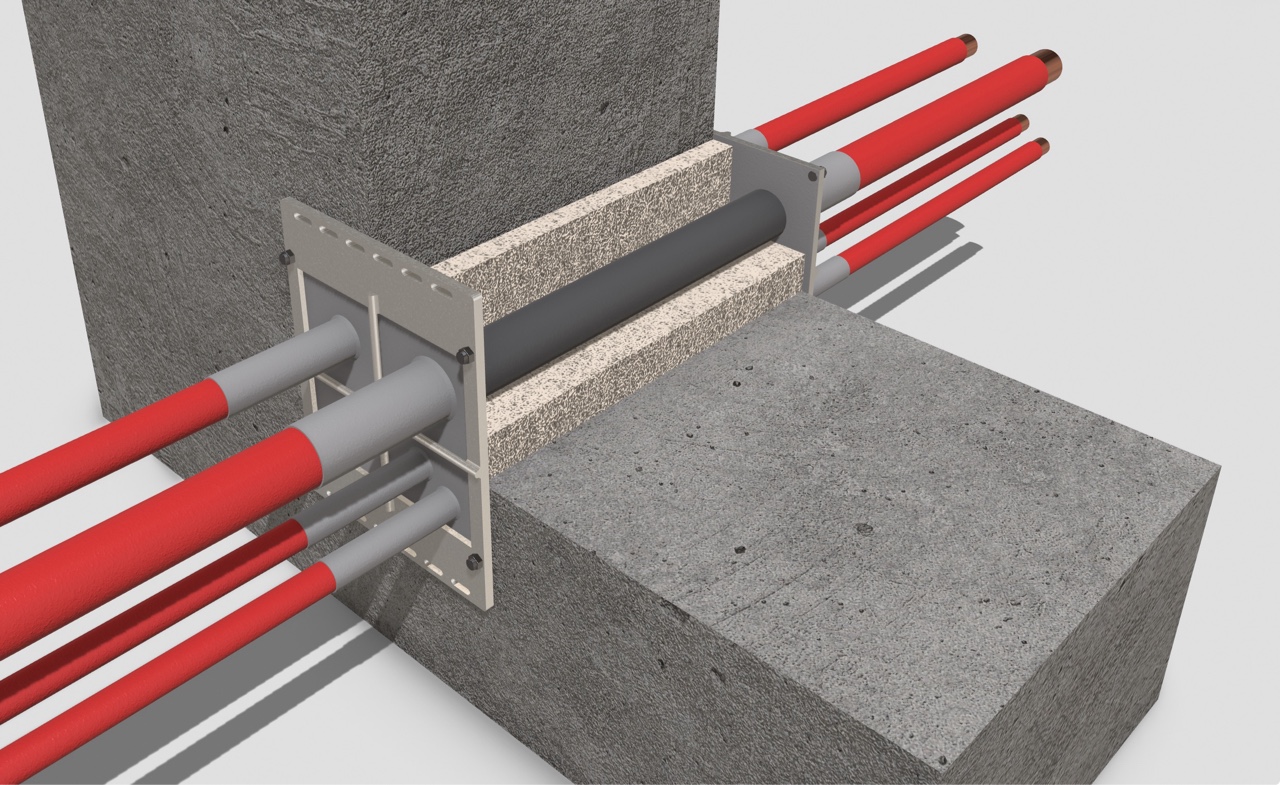

СПО-Э-2 с металлической решёткой

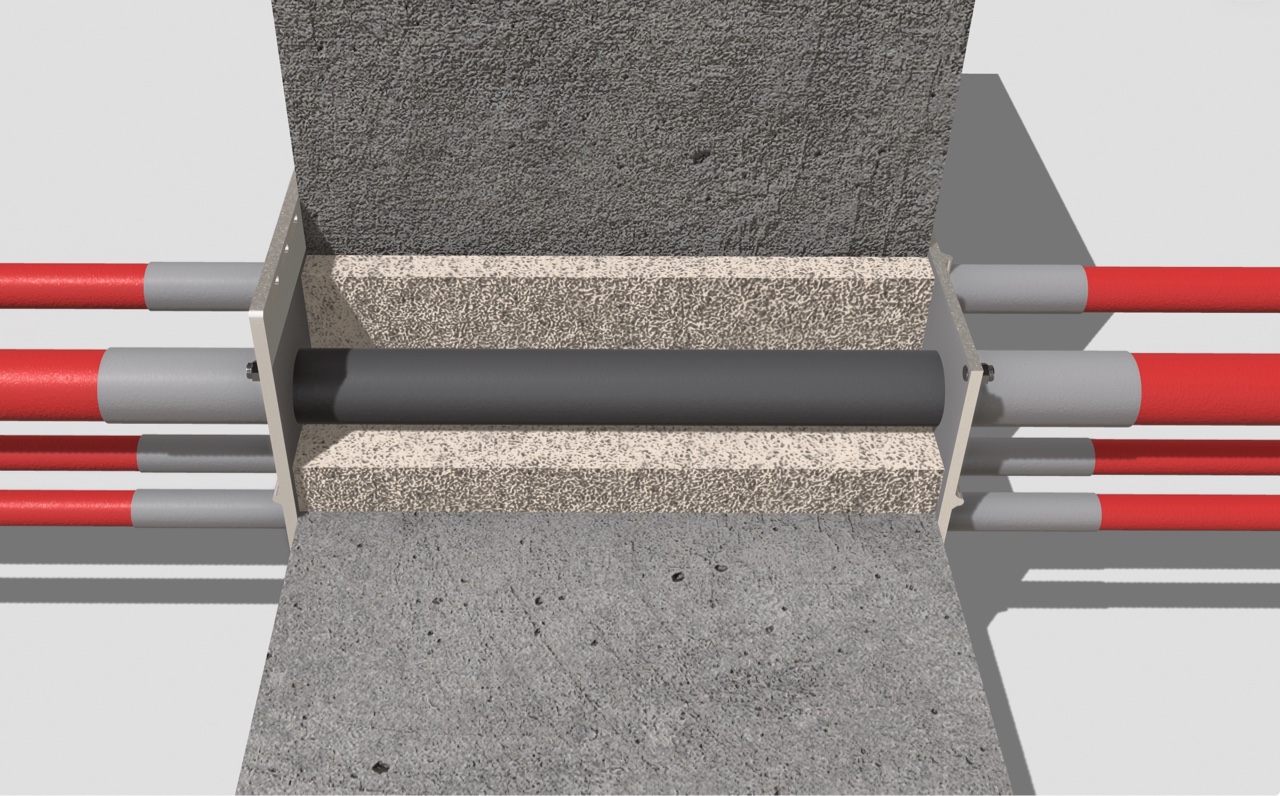

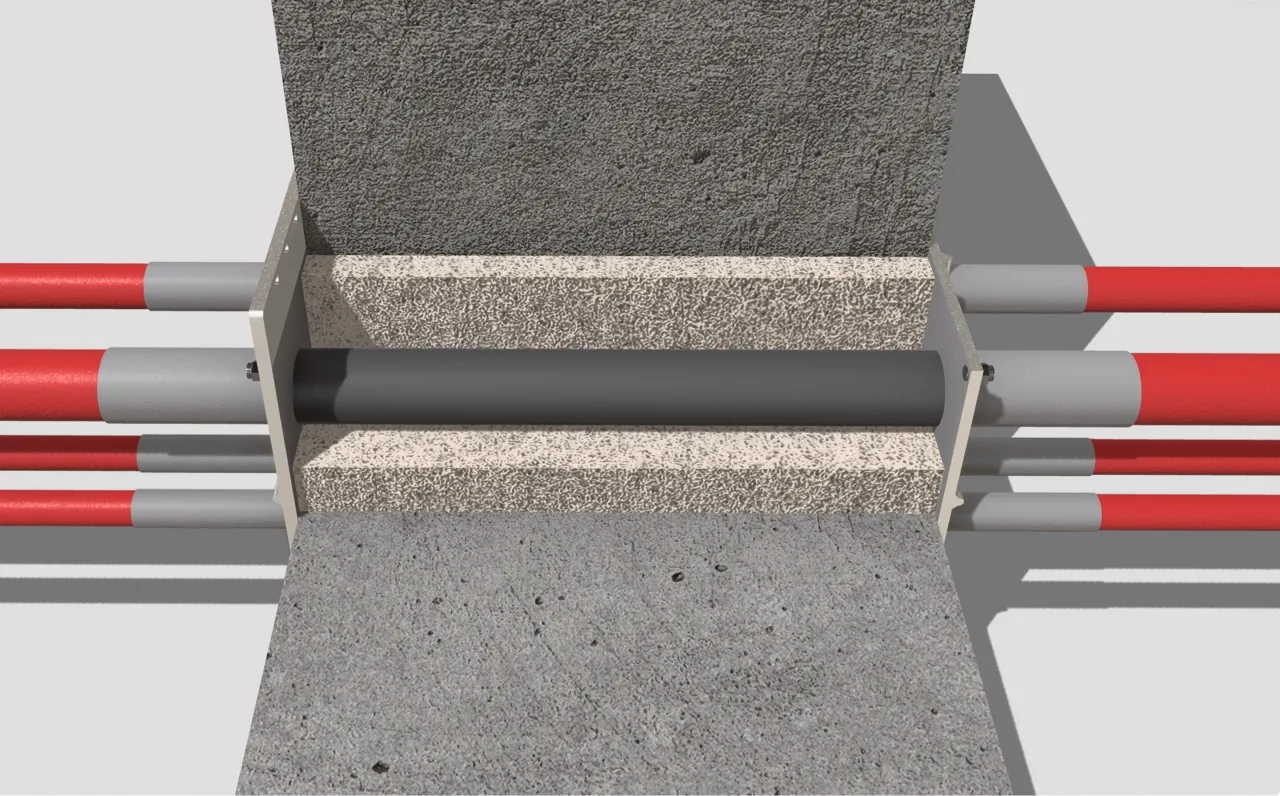

Схема СПО-Э-2 с металлической решёткой, вид сверху в разрезе — СПО-Э-2 с металлической решёткой: вид сверху в разрезе

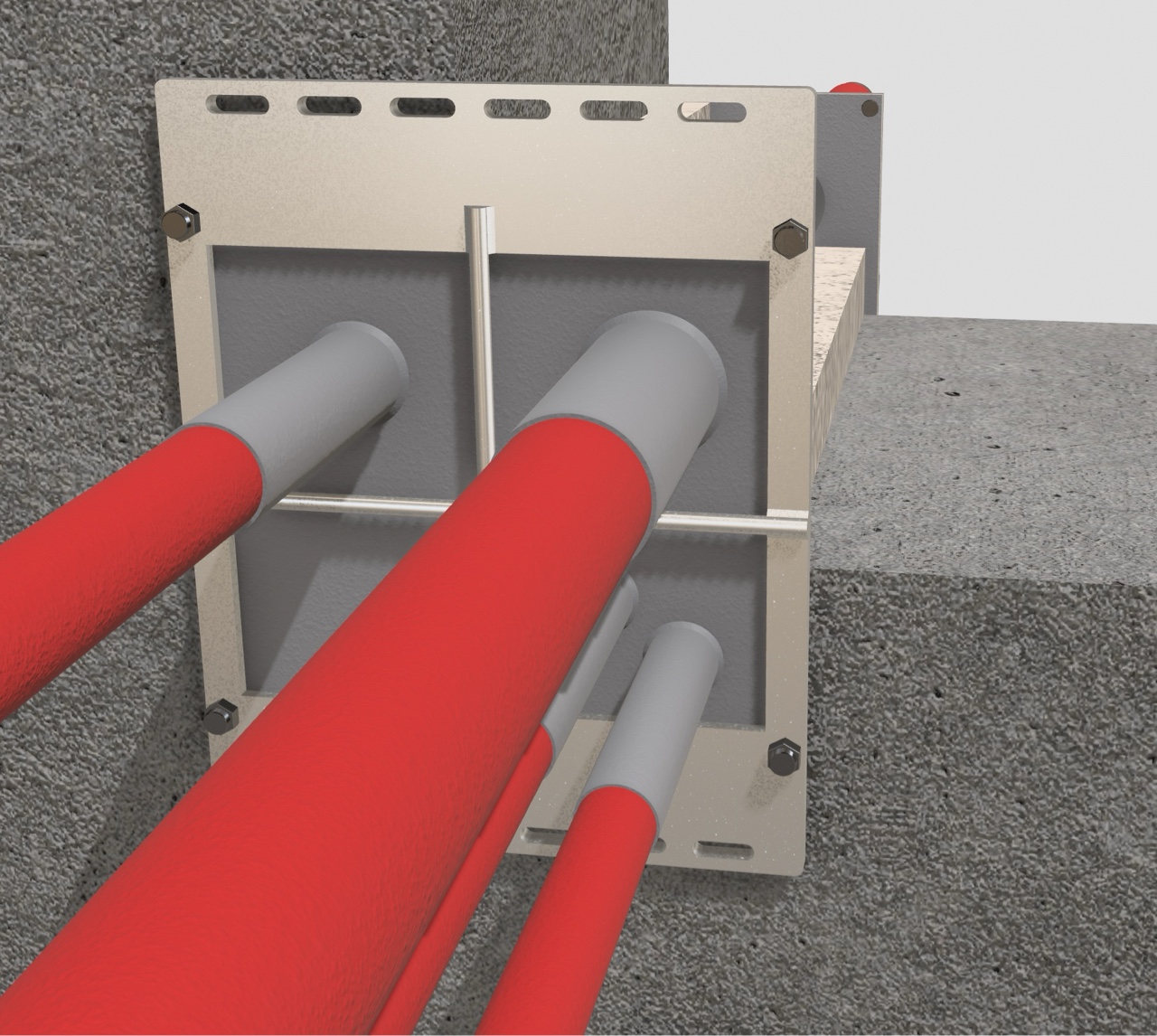

Схема СПО-Э-2 с металлической решёткой, вид со стороны кабельного ввода — СПО-Э-2 с металлической решёткой: вид со стороны кабельного ввода

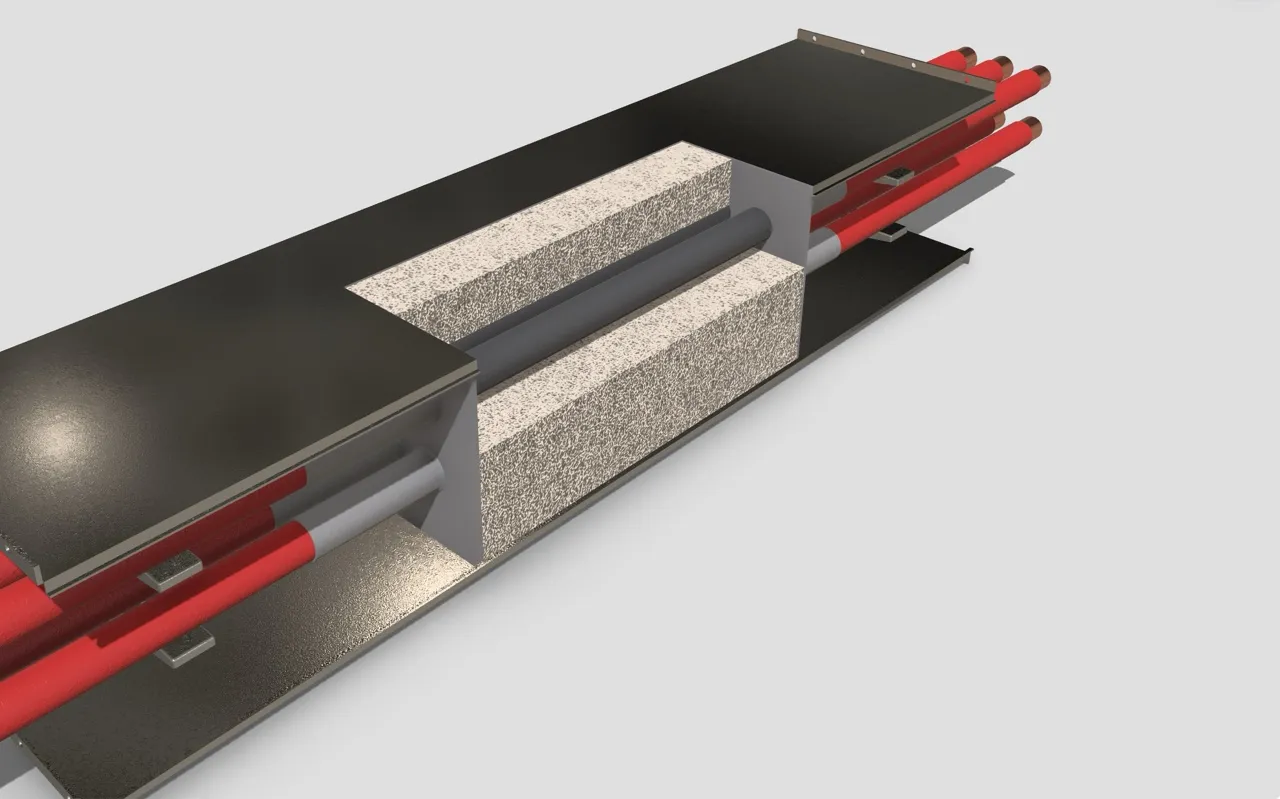

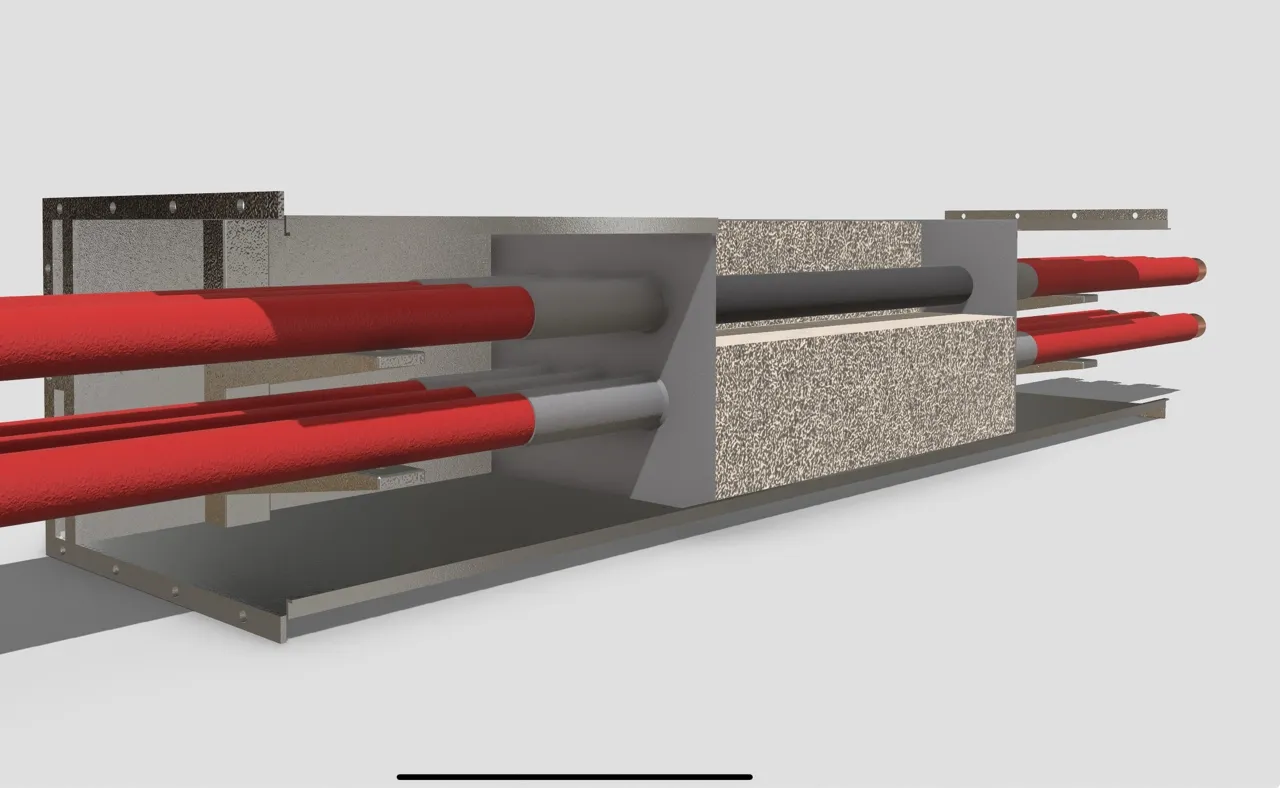

СПО-Э-3

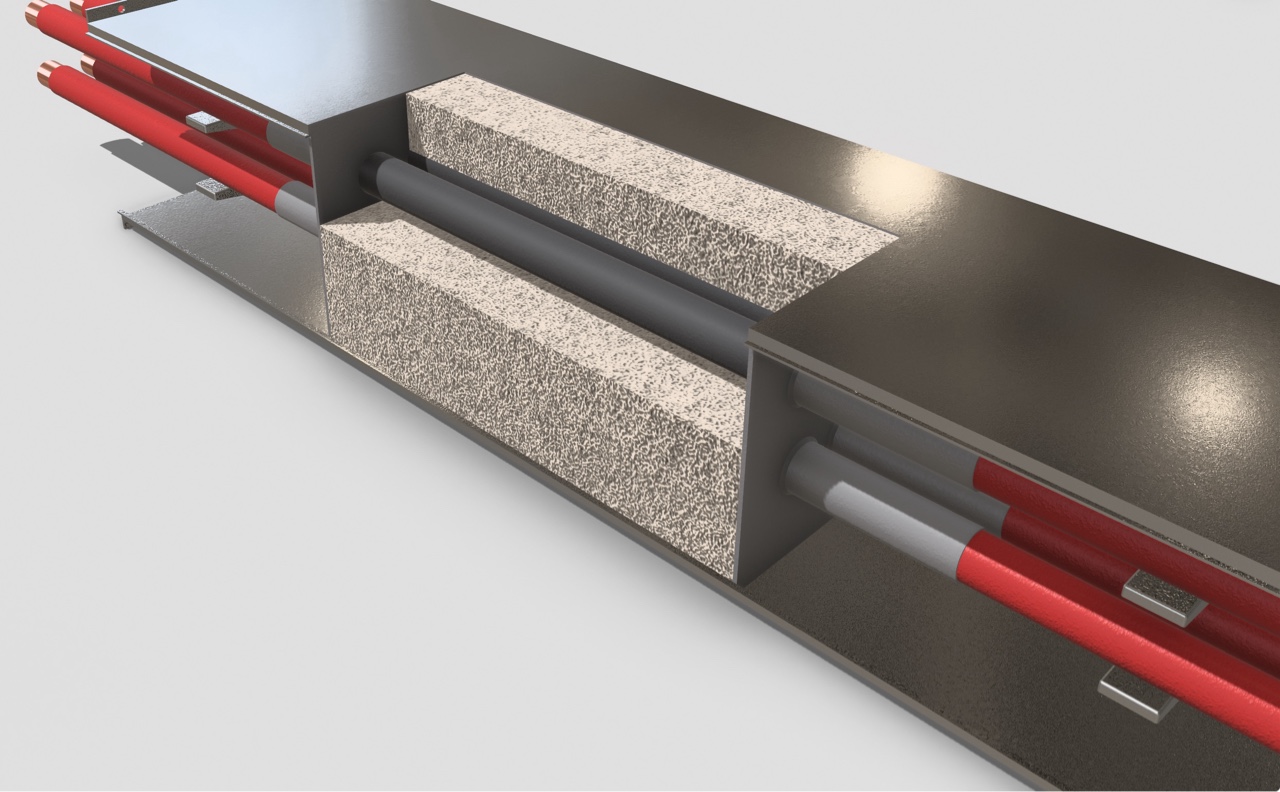

Схема СПО-Э-3, вид сверху в разрезе — СПО-Э-3: вид сверху в разрезе

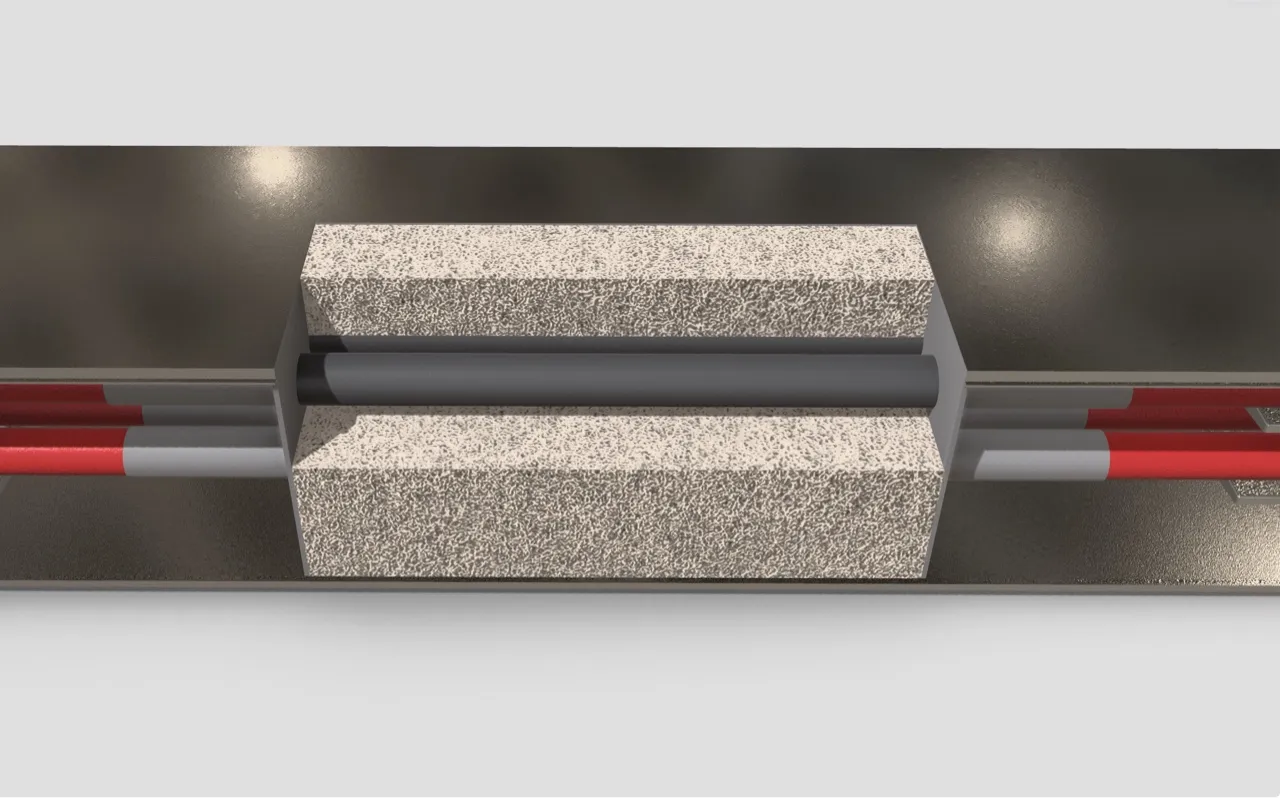

Схема СПО-Э-3, вид со стороны кабельного ввода — СПО-Э-3: вид со стороны кабельного ввода

СПО-Э-4

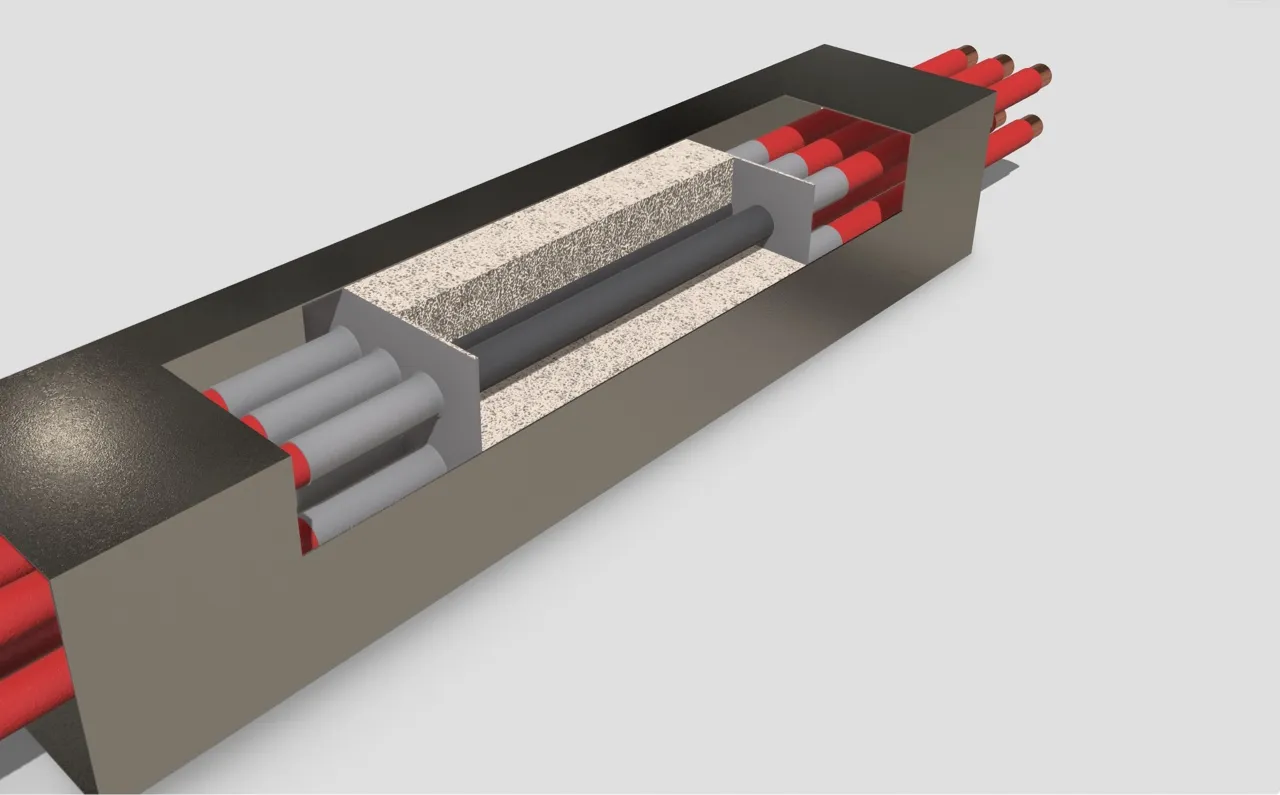

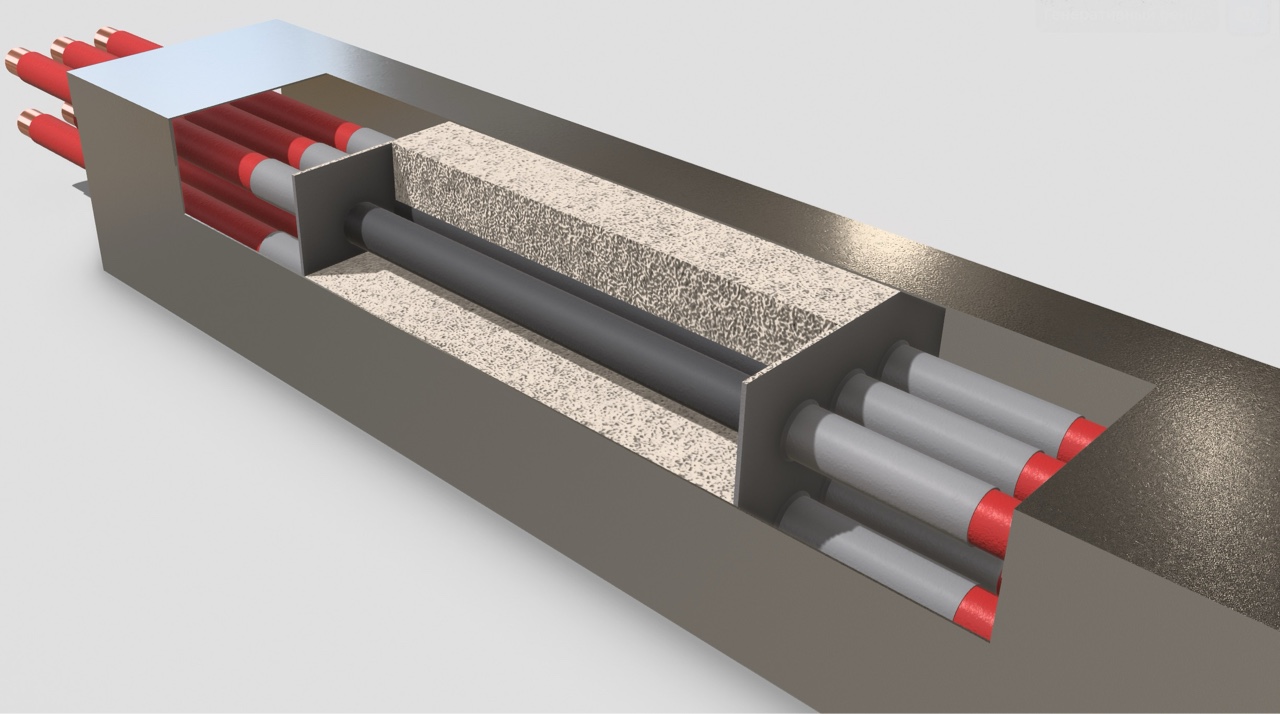

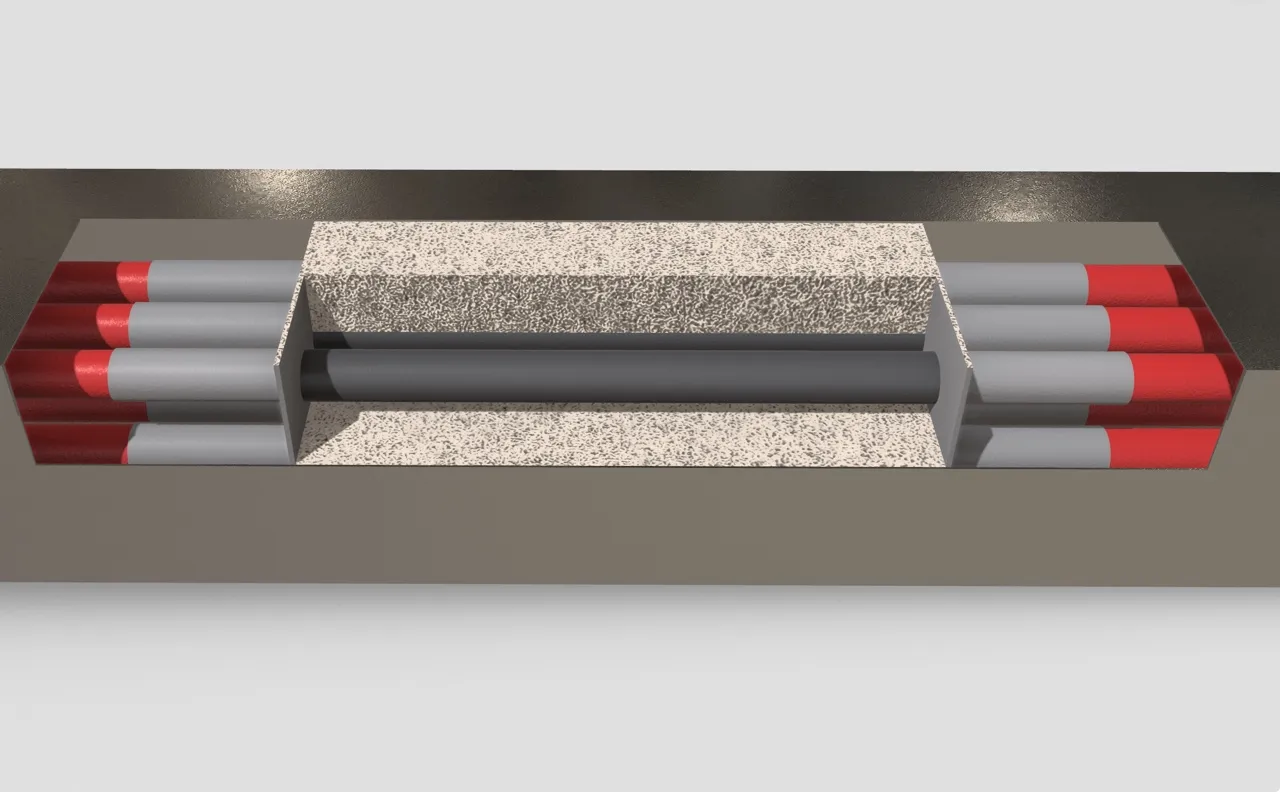

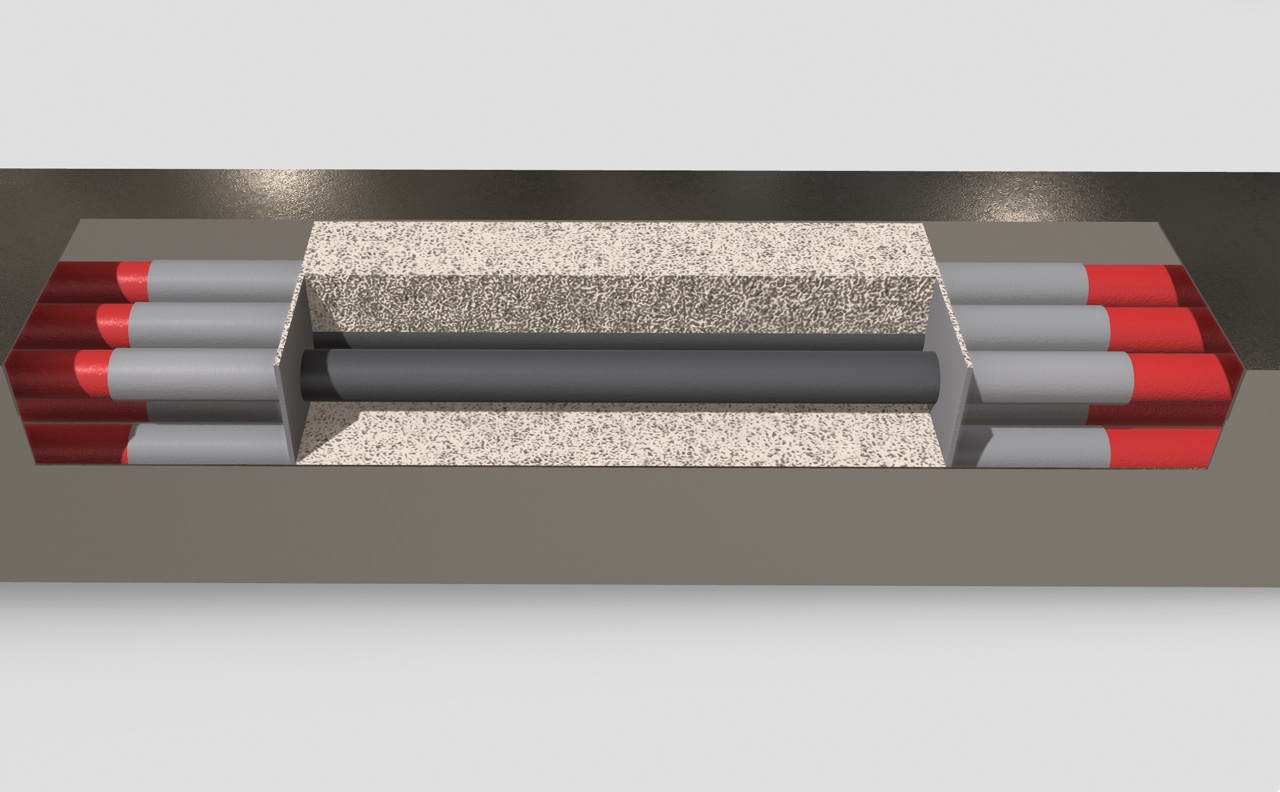

Схема СПО-Э-4, вид сверху в разрезе — СПО-Э-4: вид сверху в разрезе

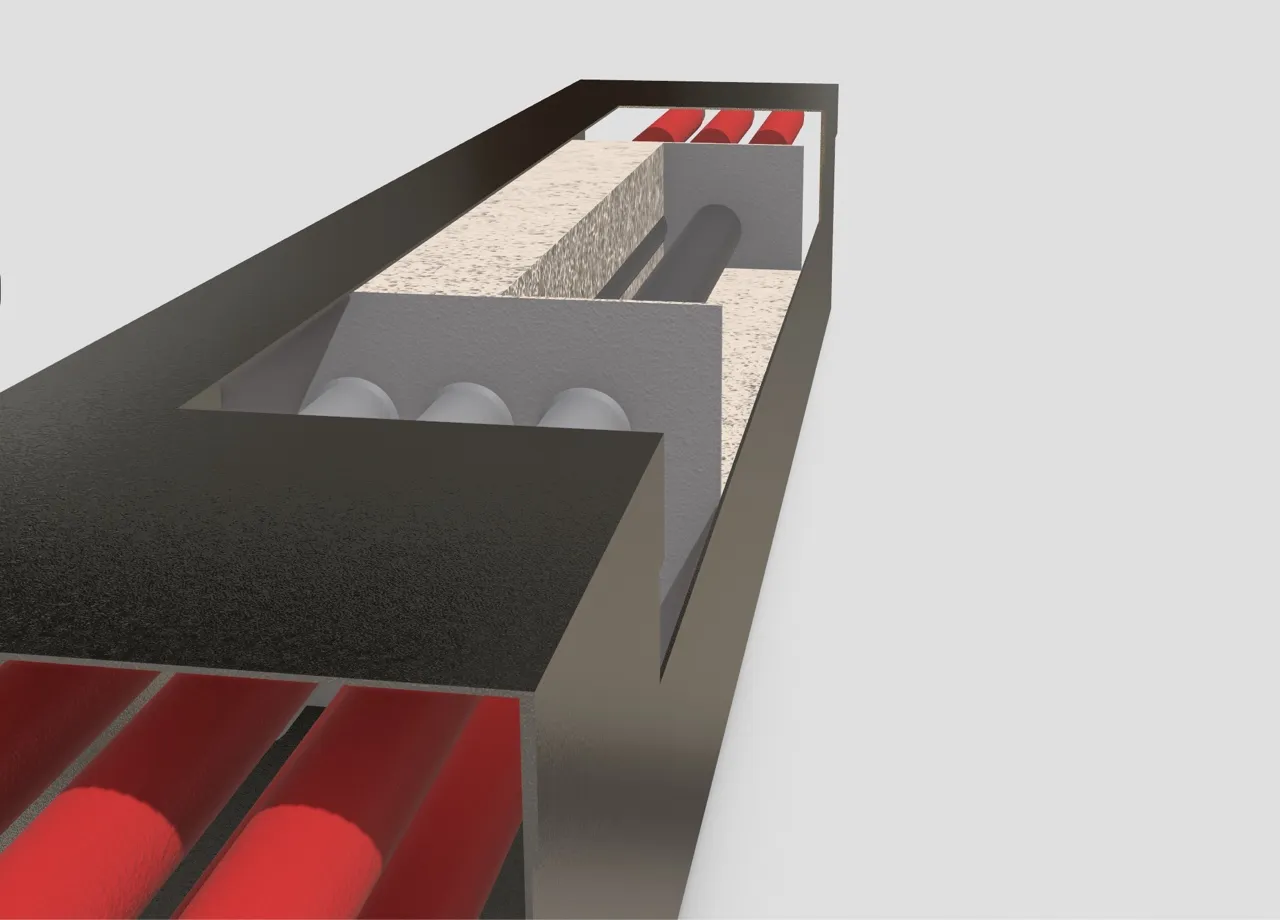

Схема СПО-Э-4, вид со стороны кабельного ввода — СПО-Э-4: вид со стороны кабельного ввода

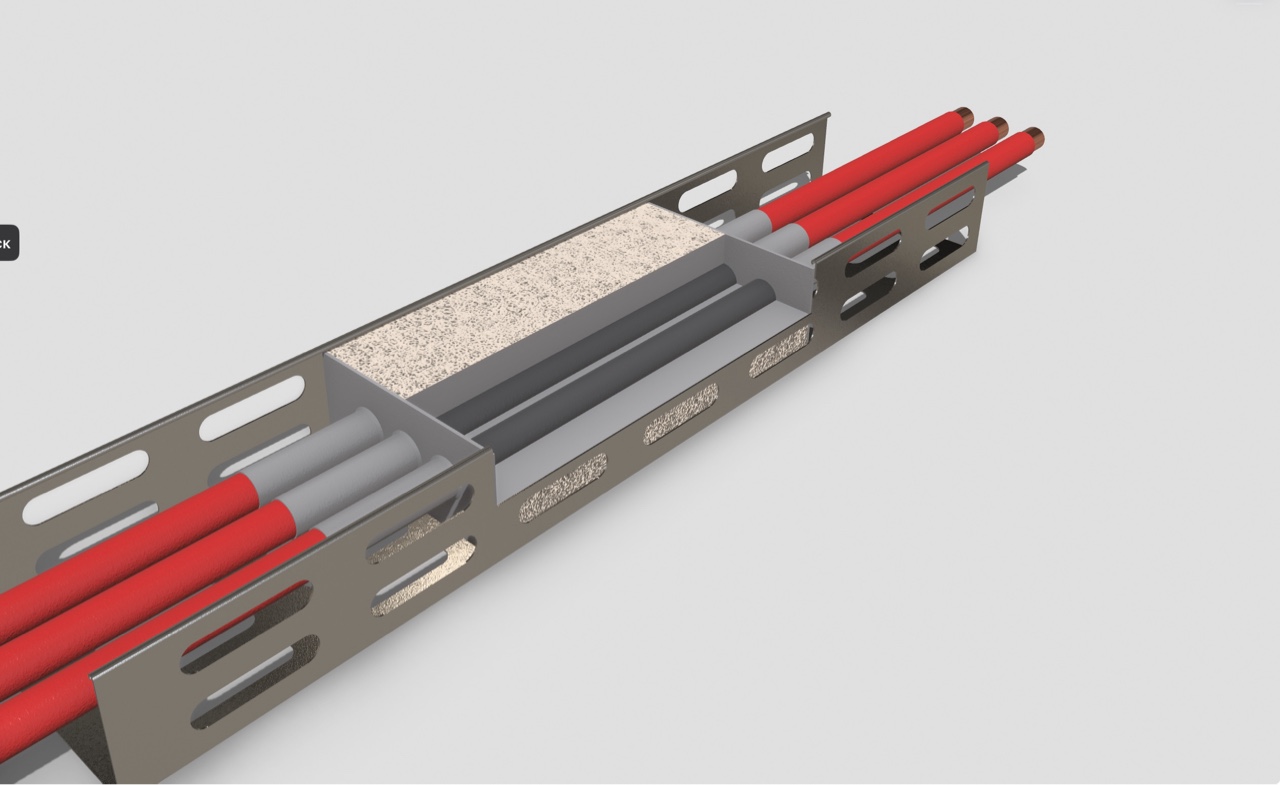

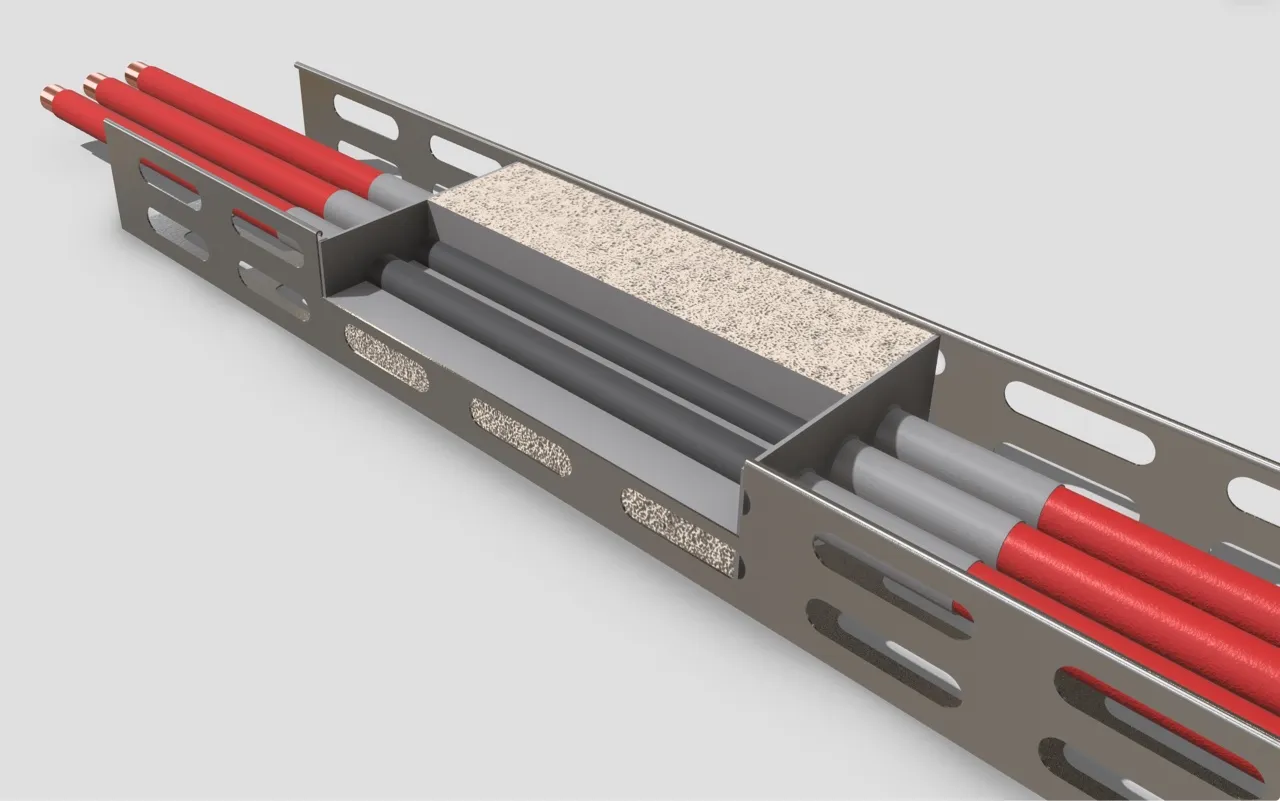

СПО-Э-5

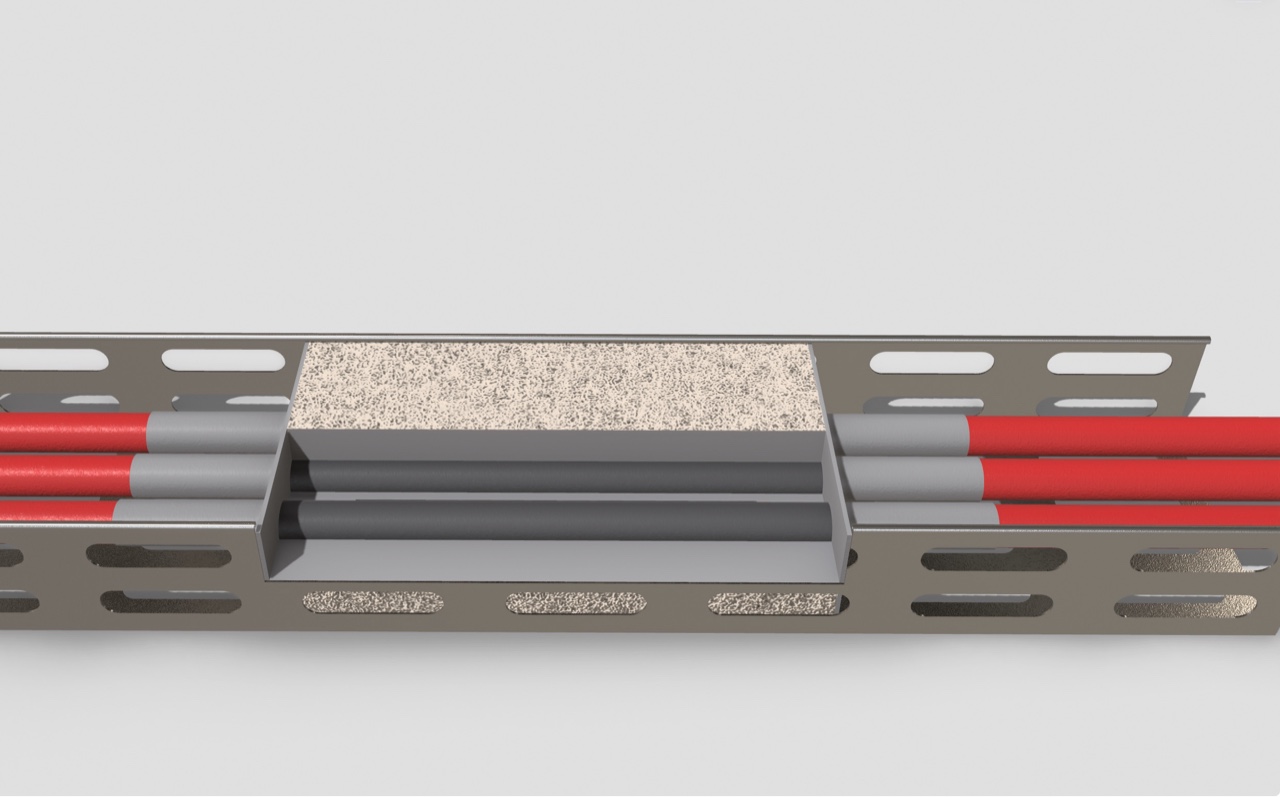

Схема СПО-Э-5, вид сверху в разрезе — СПО-Э-5: вид сверху в разрезе

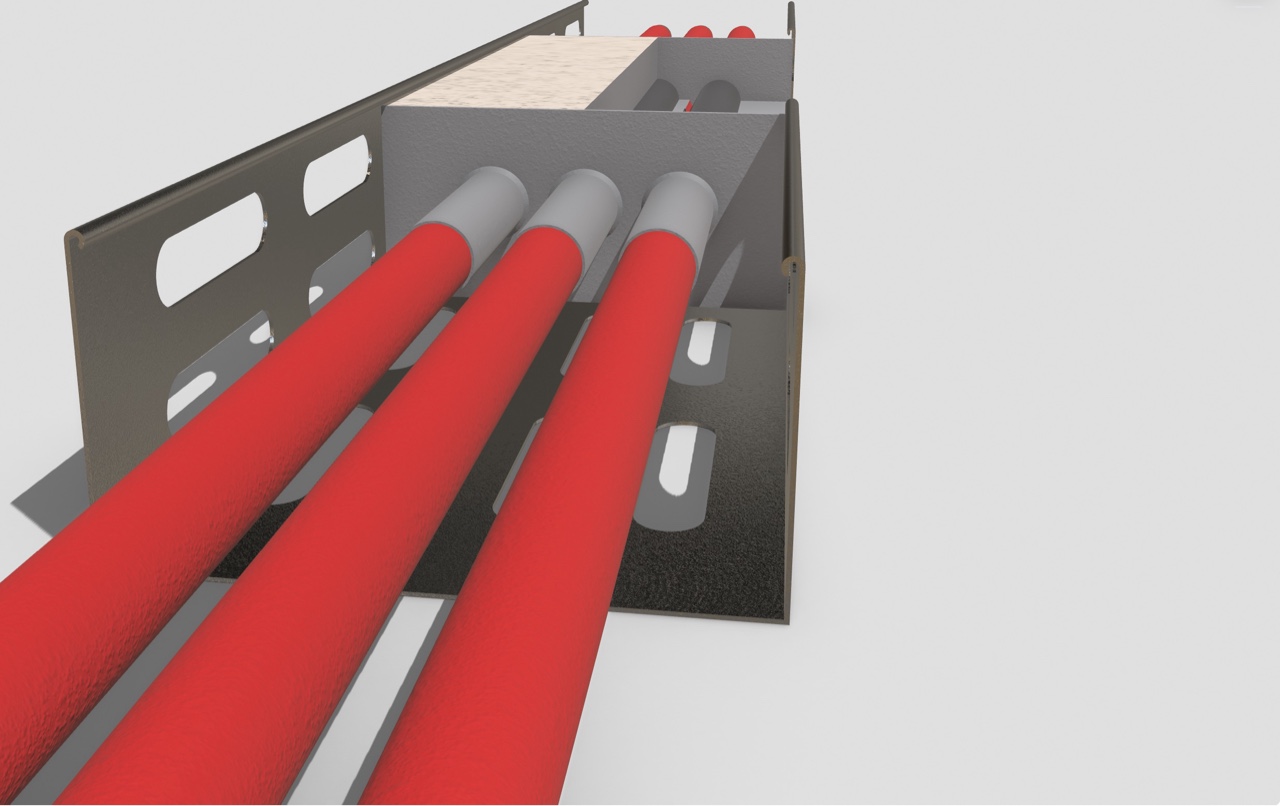

Схема СПО-Э-5, вид со стороны кабельного ввода — СПО-Э-5: вид со стороны кабельного ввода

Нормативы

Соответствие требованиям

ТУ 5767 – 003 – 33680530 – 2003 изм.04«Проходки кабельные универсальные – системы пассивной огнезащиты СПО-Э»
Документ«Специальных условий поставки оборудования, приборов, материалов и изделий для объектов атомной энергетики»
ГОСТ Р 53310 - 2009«Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость»

Технические данные

Характеристики

Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.

Срок службы: 50 лет
Допустимая влажность среды: 100%
Допустимая интегральная доза облучения: 1,25 х 108 Рад

Эксплуатация

Особые свойства

Эксплуатационная среда

Влагостойкость: системы могут эксплуатироваться в условиях 100% влажности
Радиационная стойкость: допустимая интегральная доза облучения - 1,25 х 108 Рад
Возможность длительной эксплуатации при отрицательных температурах окружающей среды
Исходные материалы систем СПО-Э морозостойки при хранении

Кабели и изоляция

Отсутствие снижения токовой нагрузки: системы СПО-Э не снижают допустимые токовые нагрузки у кабелей
Электробезопасны (состоят из диэлектрических материалов)

Исполнения и аттестация

Квалификация на специальные условия эксплуатации на АЭС
Аттестованы в исполнении «Для АЭС»
Аттестованы для многокабельных и высоконаполненных проемов.

Производство и поставка

Весь цикл производства проходок СПО-Э как то: подготовка заказа, поставка комплектующих, входной контроль, технологическая подготовка, производство, осуществляется по системе обеспечения качества ИСО -9001.

Системы СПО-Э поставляются с комплектом технологического оборудования, возможна поставка под ключ. Срок хранения ограничен сроком хранения поставляемого в комплекте огнестойкого герметика. 0112
