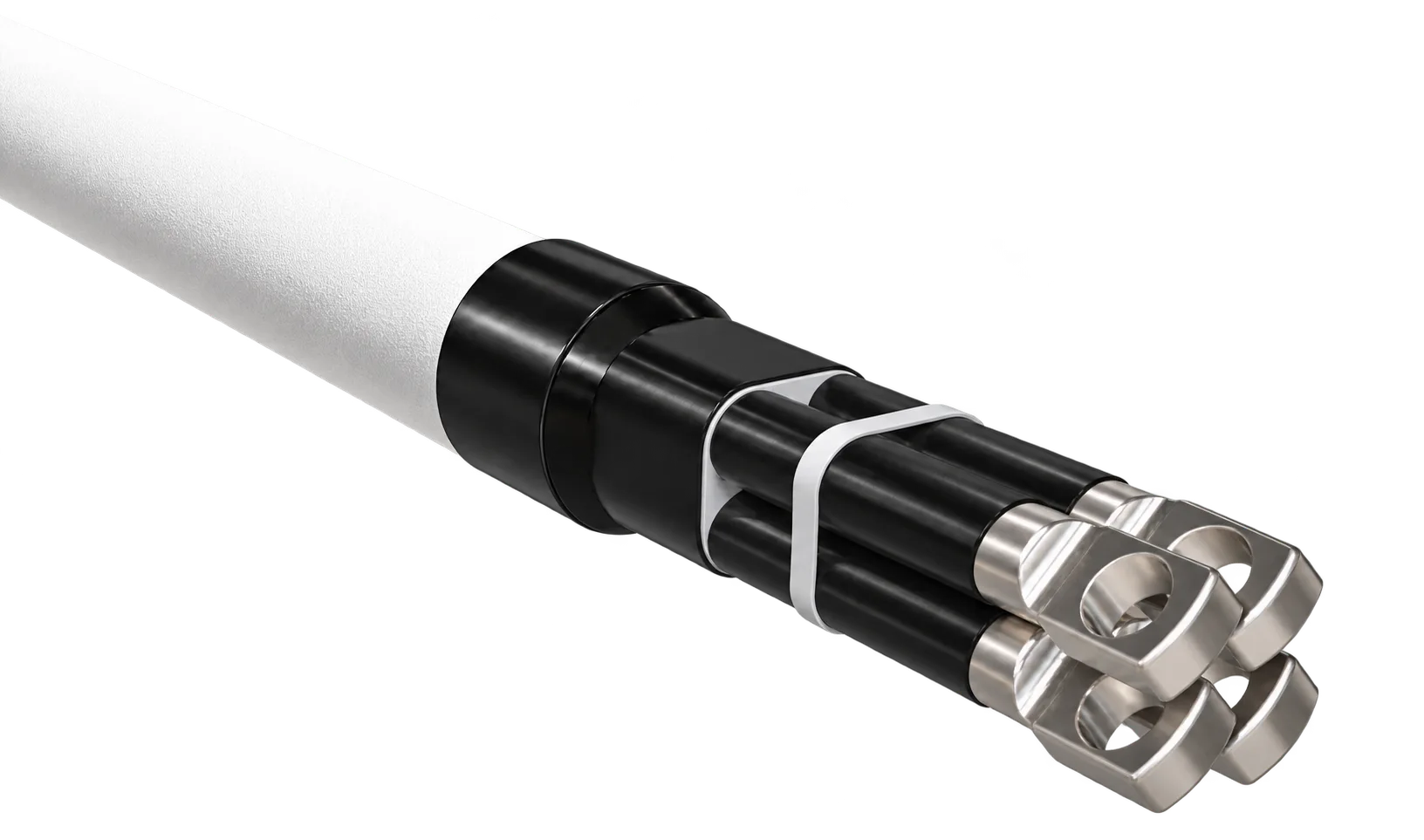

Концевые муфты ELOX ЕК наружной установки с наконечником для силовых кабелей

Концевые муфты ЕК наружной установки для силовых кабелей с сечением жил от 1,5 до 500 мм². В комплект входят защитные трубки для каждой жилы и наконечники.

АО «Элокс-Пром» / Кабельные муфты

01 / Обзор

Характеристики Документация

2 параметра в карточке Документы по запросу

Контакты отдела продаж

02 / Применение

Исполнения и назначение

Зона контролируемого доступа

«Грязная зона»

Исполнение 1

Подробнее

1 – зона контролируемого доступа («грязная зона»).

Запроектная авария

Зона контролируемого доступа

Исполнение 2

Подробнее

2 – зона контролируемого доступа для работы в условиях запроектной аварии.

Зона свободного режима

«Чистая зона»

Исполнение 3

Подробнее

3 – зона свободного режима («чистая зона»).

Исполнения и конструкция

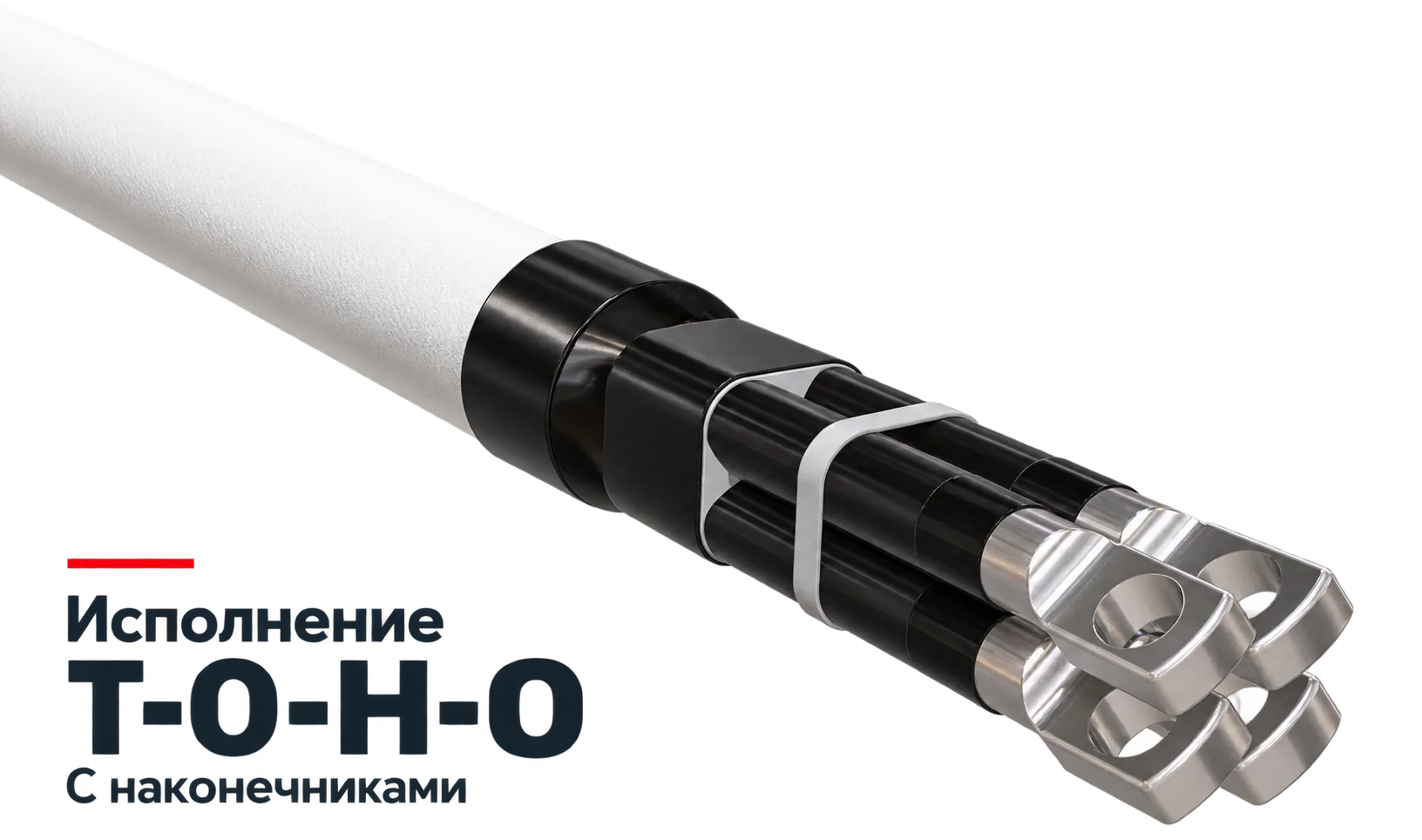

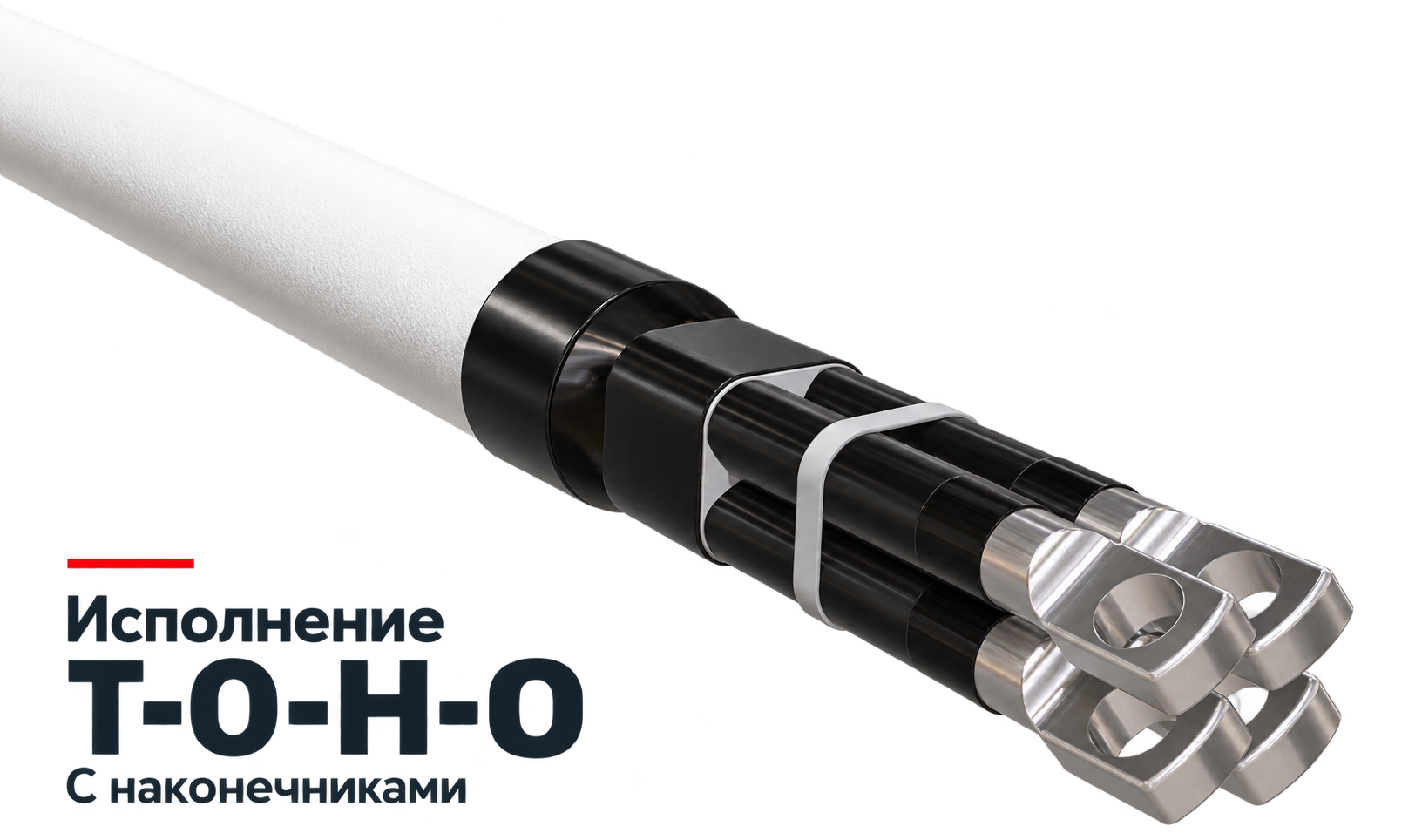

Концевая муфта ЕК, исполнение Т-0-Н-0 — Исполнение Т-0-Н-0

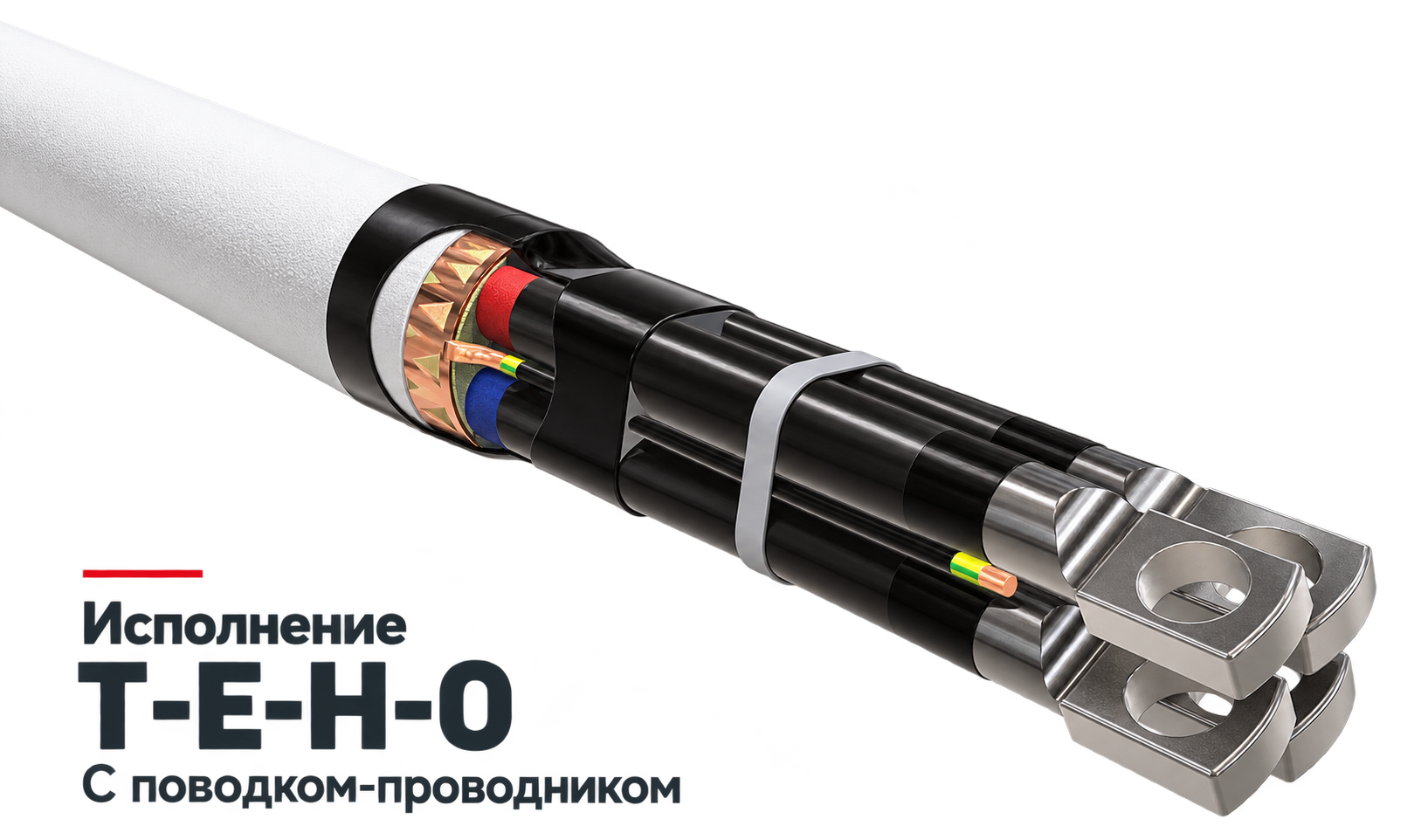

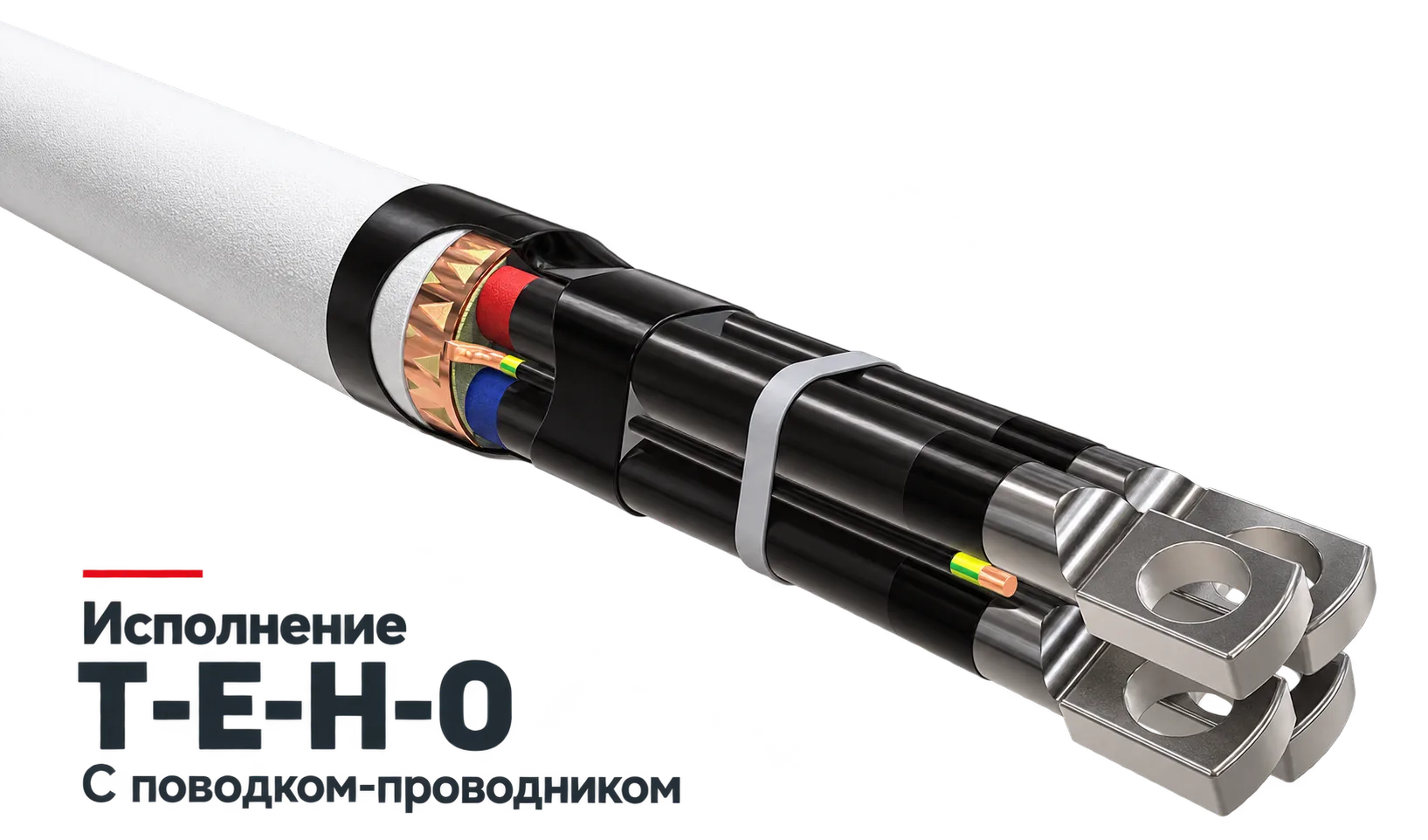

Концевая муфта ЕК, исполнение Т-Е-Н-0 с поводком-проводником — Исполнение Т-Е-Н-0, с поводком-проводником

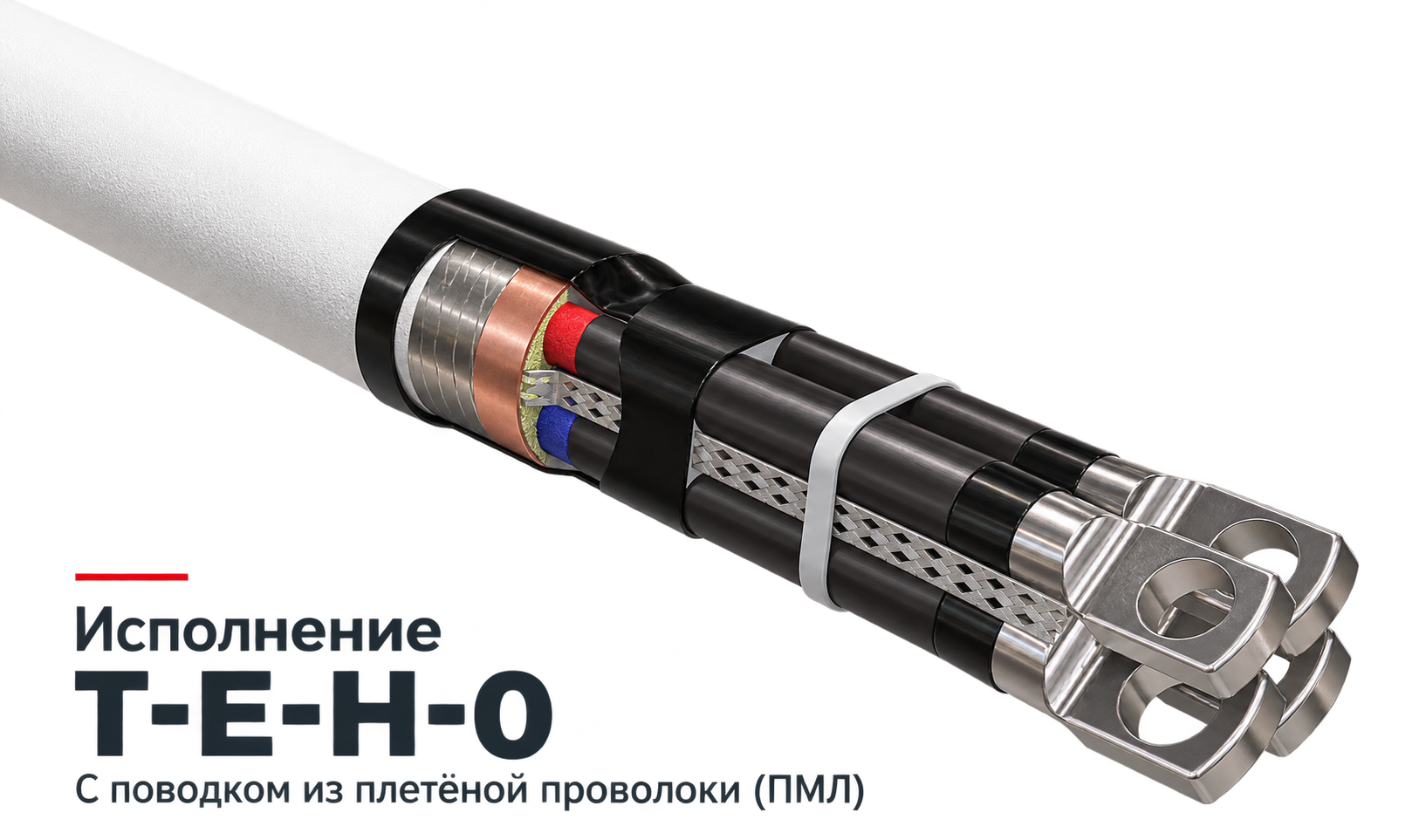

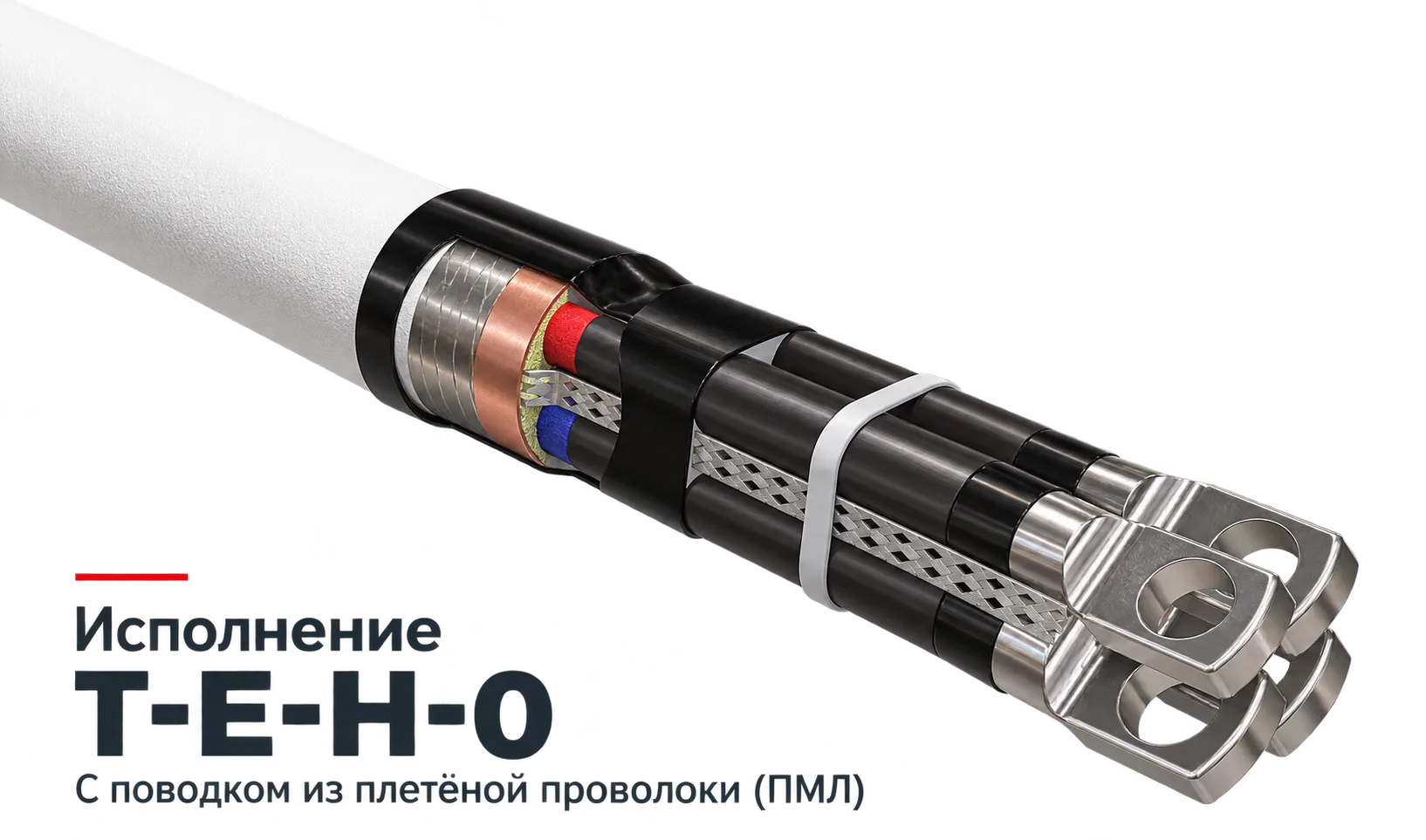

Концевая муфта ЕК, исполнение Т-Е-Н-0 с поводком из плетёной проволоки (ПМЛ) — Исполнение Т-Е-Н-0, с поводком из плетёной проволоки (ПМЛ)

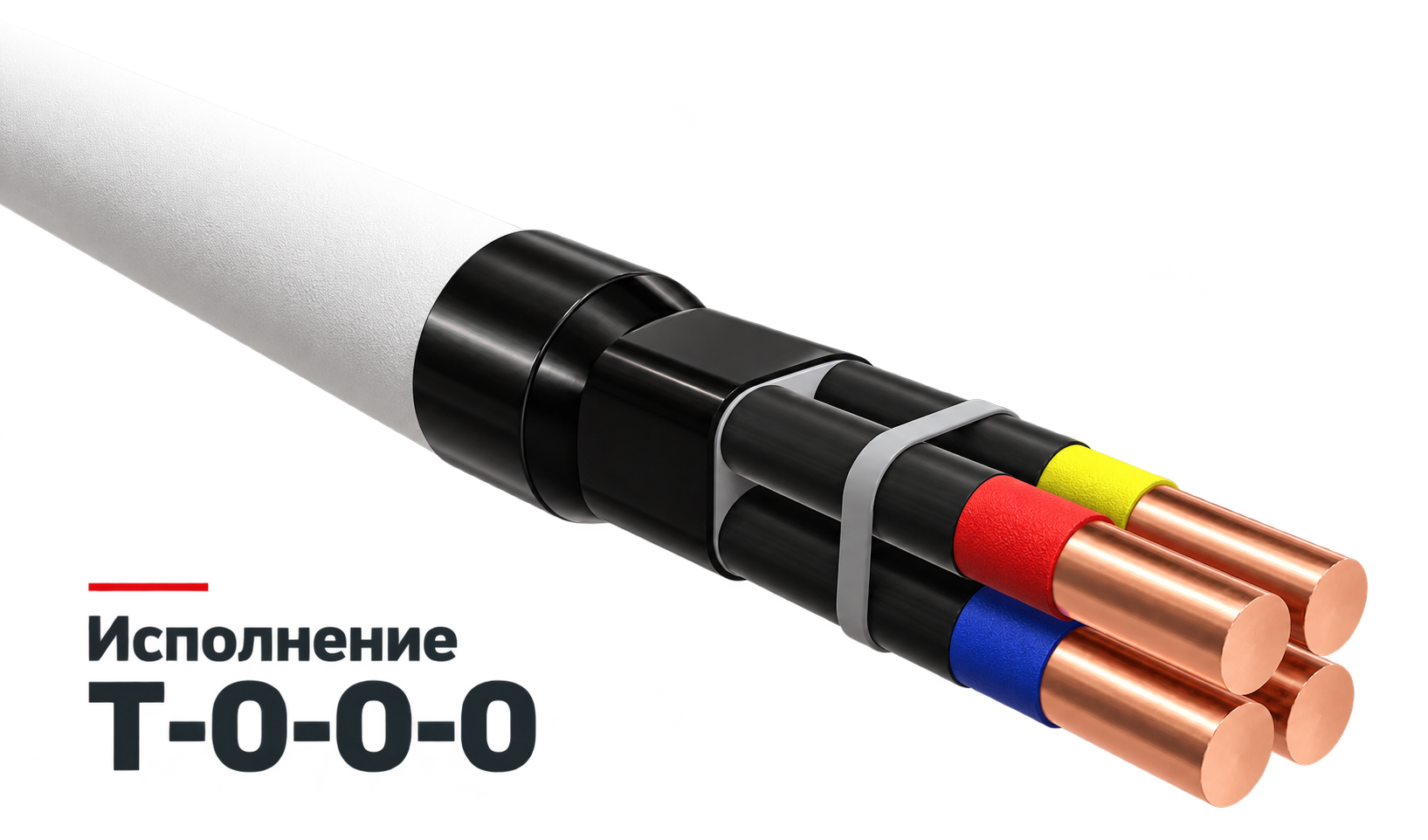

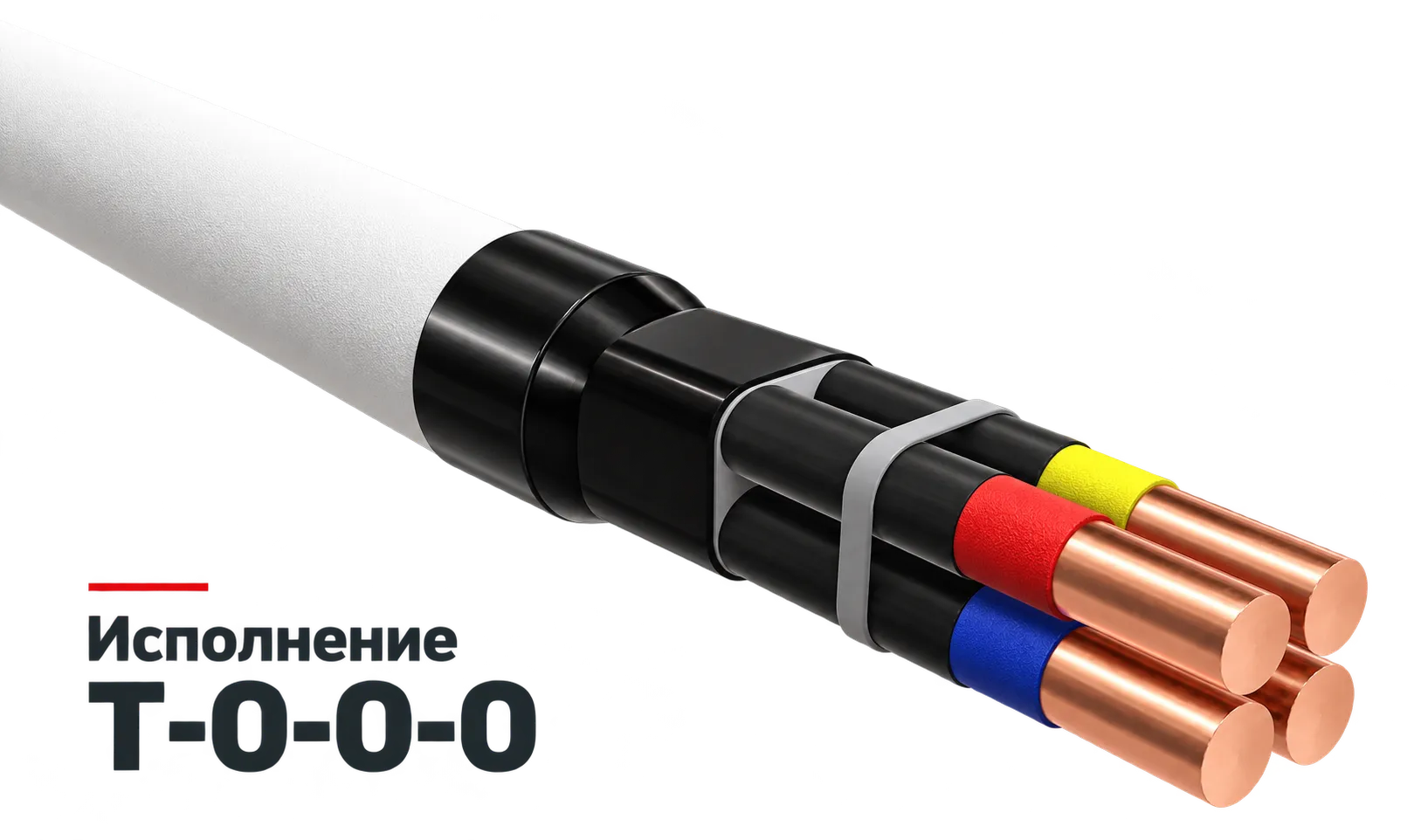

Концевая муфта ЕК, исполнение Т-0-0-0 — Исполнение Т-0-0-0

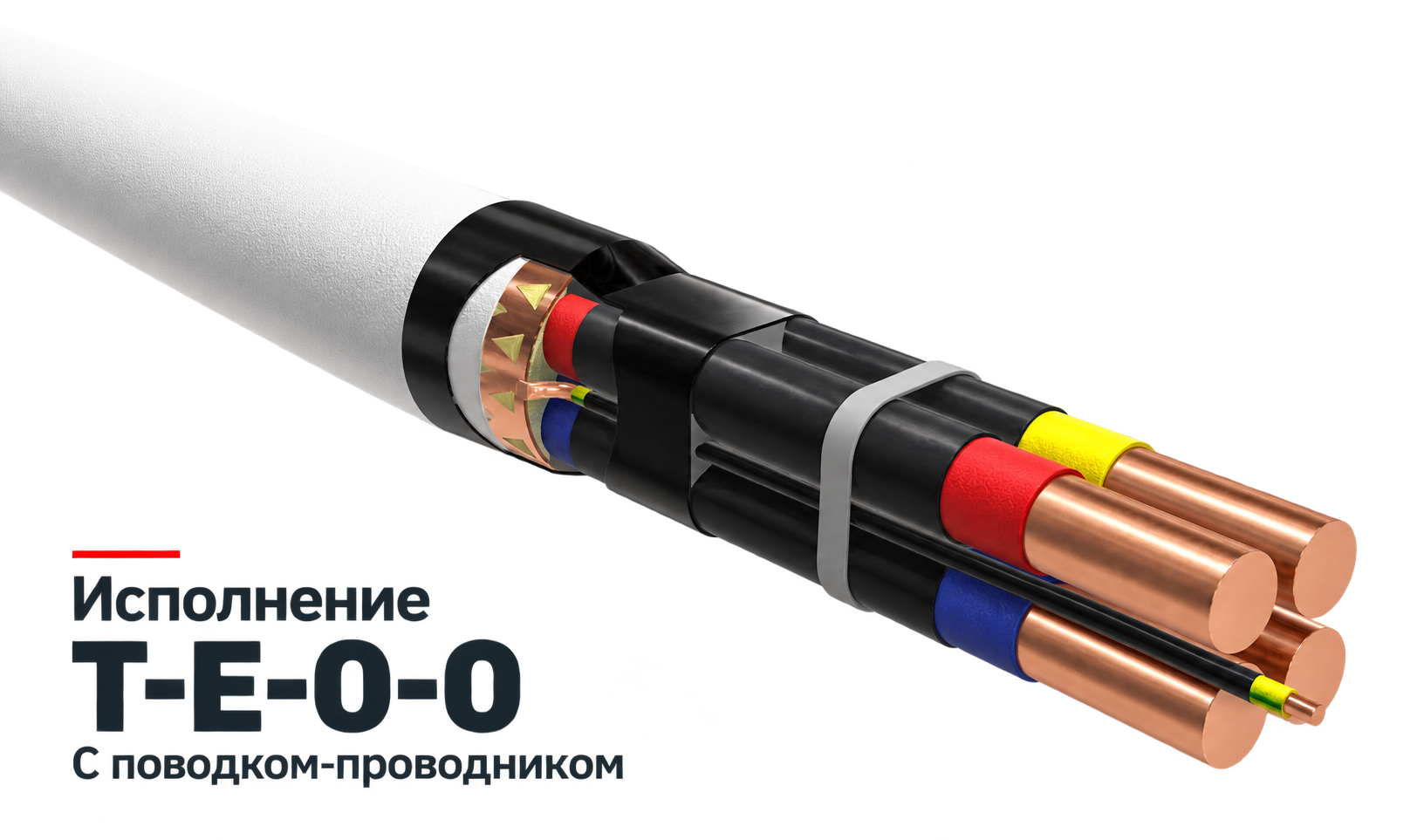

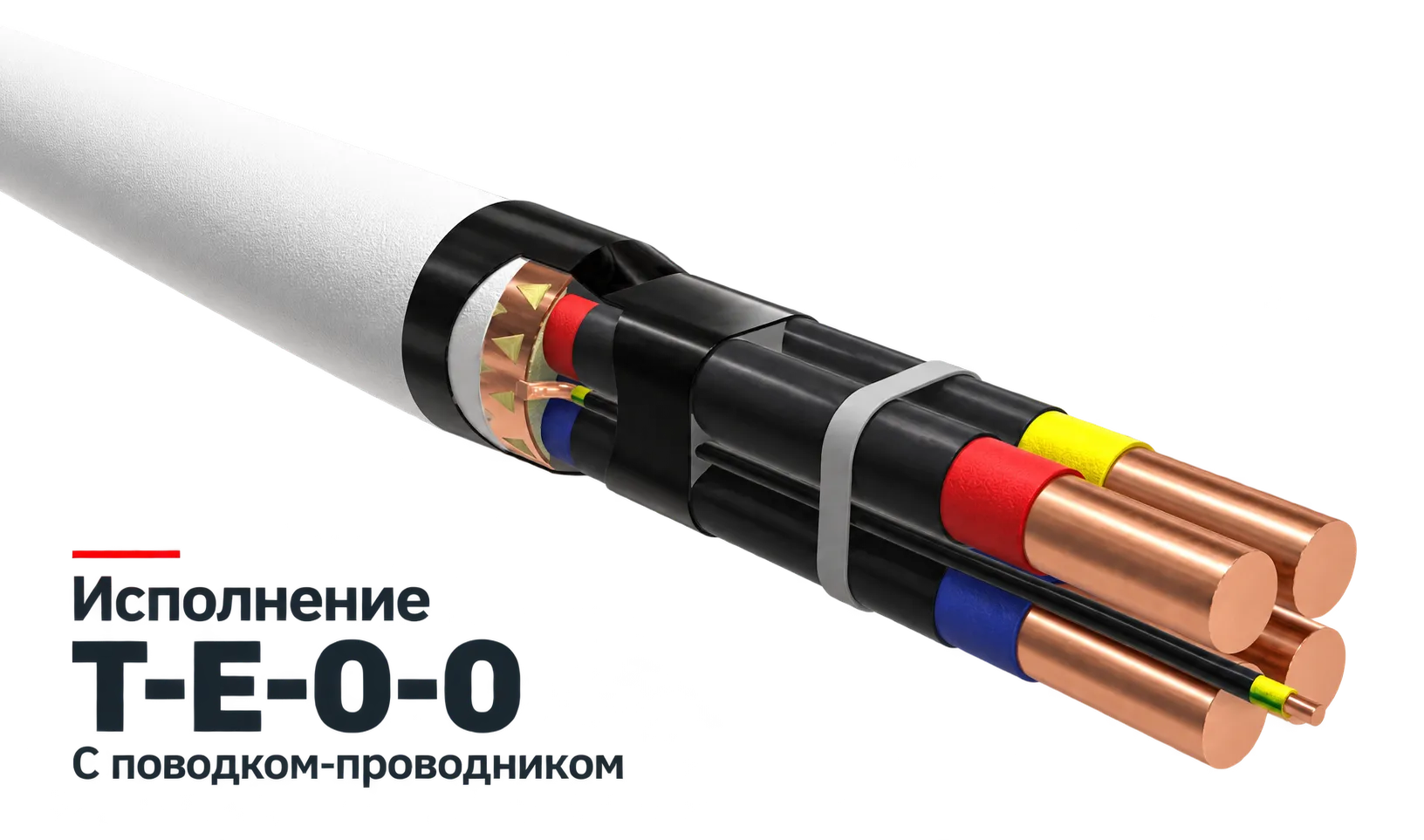

Концевая муфта ЕК, исполнение Т-Е-0-0 с поводком-проводником — Исполнение Т-Е-0-0, с поводком-проводником

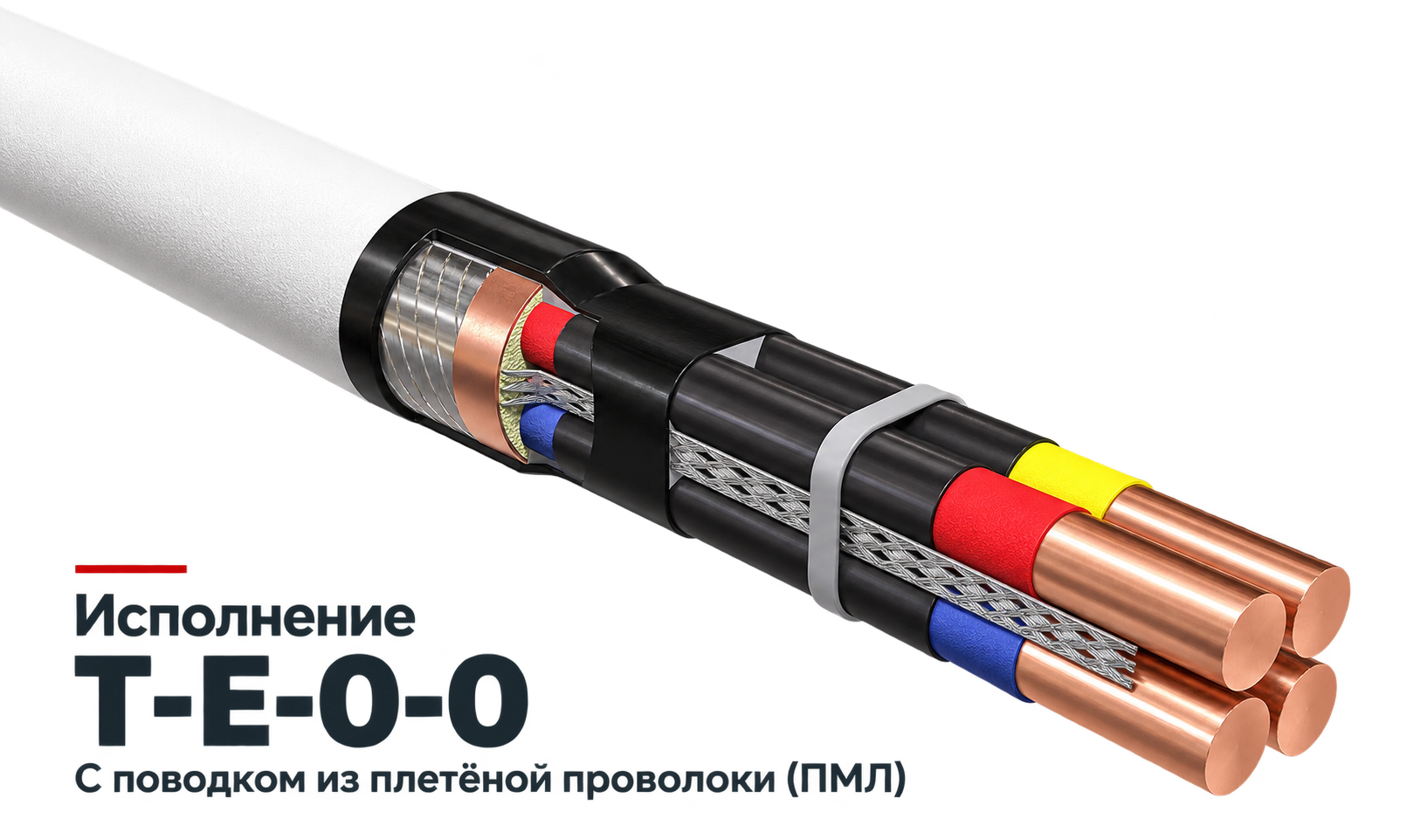

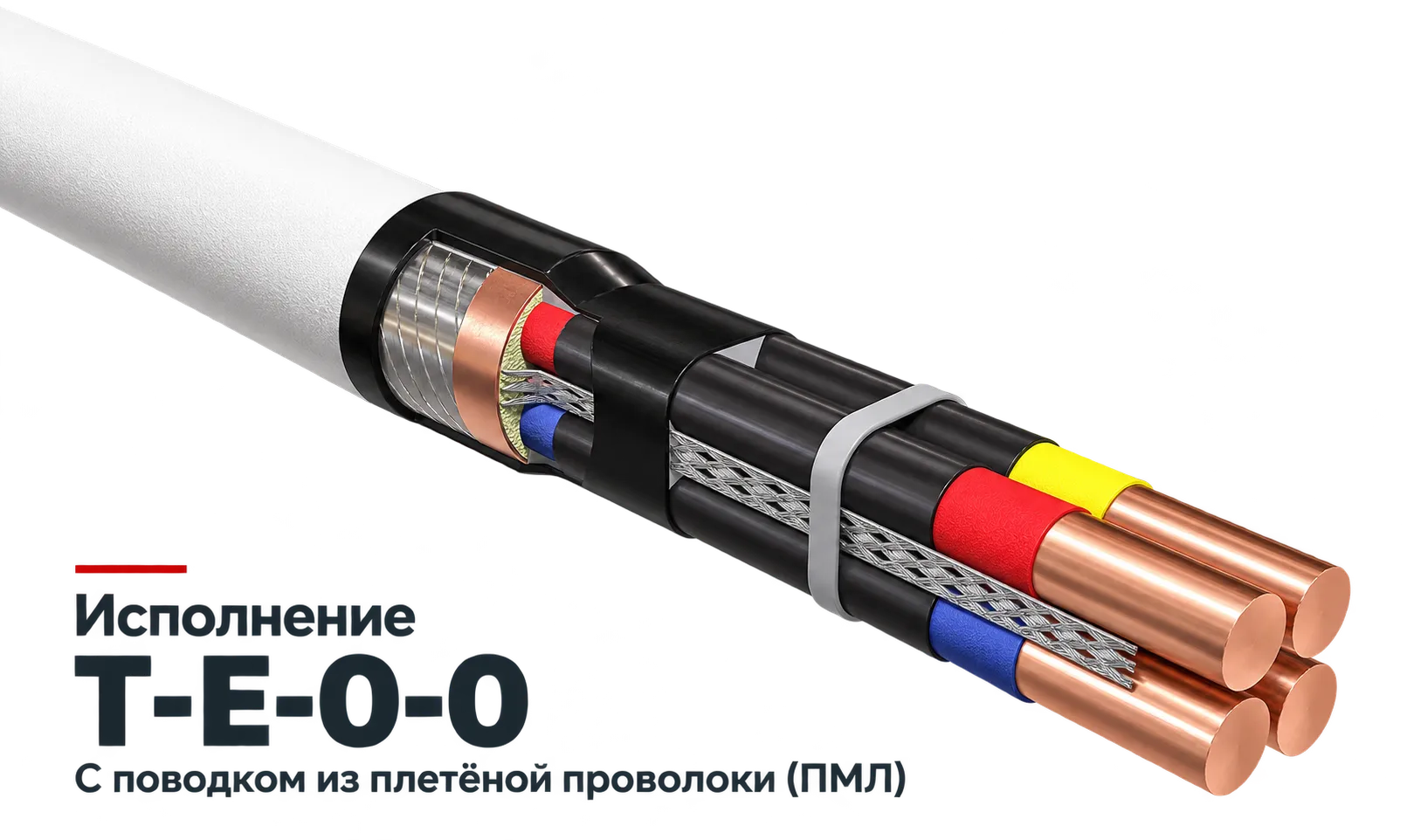

Концевая муфта ЕК, исполнение Т-Е-0-0 с поводком из плетёной проволоки (ПМЛ) — Исполнение Т-Е-0-0, с поводком из плетёной проволоки (ПМЛ)

Нормативы

Соответствие требованиям

ДокументТУ 6981-003-33680530-03
ДокументПроизводство термоусаживаемых муфт ЕК осуществляется по системе качества ISO 9001.

Технические данные

Характеристики

Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.

Длина защитных трубок жил: 250 мм (в стандартных комплектах на складе; другую длину укажите в запросе)
Количество и сечение жил: любым количеством жил и сечений от 1,5 мм2 до 500 мм2

Эксплуатация

Особые свойства

Комплектность и поставка

Для кабелей с броней и/или в общем экране поводок экрана обозначается буквой Е в условном обозначении муфты (исполнения с поводком показаны ниже). Поводок выполняется плетёной проволокой (ПМЛ) или проводником — назначение одно. Для бронированных кабелей и кабелей с общим экраном применяется то же обозначение Е.
В комплект поставки каждой партии включается монтажный лист.

Подбор исполнения

Типоразмеры и подбор

Стандартные комплекты

На складе завода имеются стандартные комплекты в соответствии с таблицей.

Широкую таблицу можно прокрутить по горизонтали →

Стандартные комплекты
Наименование	Обозначение по ТУ	Количество жил	Сечение, мм²
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х2,5)/Т-0-Н-0`	4	2,5
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х6)/Т-0-Н-0`	4	6
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х10)/Т-0-Н-0`	4	10
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х16)/Т-0-Н-0`	4	16
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х25)/Т-0-Н-0`	4	25
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х35)/Т-0-Н-0`	4	35
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х50)/Т-0-Н-0`	4	50
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х70)/Т-0-Н-0`	4	70
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х95)/Т-0-Н-0`	4	95
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х120)/Т-0-Н-0`	4	120
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х150)/Т-0-Н-0`	4	150
Концевая термоусаживаемая кабельная муфта	`ЕК-3-(ВВГнг-LS-4х185)/Т-0-Н-0`	4	185

Конструктивные исполнения муфт ЕК (приложение А)

Широкую таблицу можно прокрутить по горизонтали →

Конструктивные исполнения муфт ЕК (приложение А)
Исполнение	Наименование позиций
`ЕК-1,(2,3)-(тип кабеля)/Т-0-0-0; ЕК-1,(2,3)-(тип кабеля)/Т-0-0-FR`	1 Трубка термоусаживаемая для выполнения концевой заделки 2 Трубка термоусаживаемая (или огнестойкая) для защиты жил кабеля 3 Герметик «Силотерм ЭП-71» 4 Бандаж
`ЕК-1,(2,3)-(тип кабеля)/Т-0-Н-0; ЕК-1,(2,3)-(тип кабеля)/Т-0-Н-FR`	1 Трубка термоусаживаемая для выполнения концевой заделки 2 Трубка термоусаживаемая (или огнестойкая) для защиты жил кабеля 3 Герметик «Силотерм ЭП-71» 4 Бандаж 5 Трубка термоусаживаемая для герметизации соединения наконечника и жилы кабеля 6 Наконечник
`ЕК-1,(2,3)-(тип кабеля)/Т-Е-0-0; ЕК-1,(2,3)-(тип кабеля)/Т-Е-0-FR`	1 Трубка термоусаживаемая для выполнения концевой заделки 2 Трубка термоусаживаемая (или огнестойкая для FR) для защиты жил кабеля 3 Герметик «Силотерм ЭП-71» 4 Бандаж 5 Трубка термоусаживаемая (или огнестойкая для FR) для защиты жилы проводника гальванической связи 6 Проводник гальванической связи экрана кабеля
`ЕК-1,(2,3)-(тип кабеля)/Т-Е-Н-0; ЕК-1,(2,3)-(тип кабеля)/Т-Е-Н-FR`	1 Трубка термоусаживаемая для выполнения концевой заделки 2 Трубка термоусаживаемая (или огнестойкая для FR) для защиты жил кабеля 3 Герметик «Силотерм ЭП-71» 4 Бандаж 5 Трубка термоусаживаемая (или огнестойкая для FR) для защиты жилы проводника гальванической связи 6 Проводник гальванической связи экрана кабеля 7 Трубка термоусаживаемая для герметизации соединения наконечника и жилы кабеля 8 Наконечник

Состав комплекта

Широкую таблицу можно прокрутить по горизонтали →

Состав комплекта
Позиция	Комплектующая
`1.1`	Термоусаживающаяся оболочка категории НГ-НF-LS
`1.2`	Силиконовый тиксотропный герметик
`1.3`	Защитные трубки для каждой жилы
`1.4`	Наконечники на каждую жилу
`1.5`	Трубки с клеем для изоляции каждого наконечника

Заказ изделия

Условное обозначение

ЕК · Структура условного обозначения

ТУ 6981-003-33680530-03

ЕК-Х-(тип кабеля)/Х-Х-Х-Х ТУ 6981-003-33680530-03

Таблица прокручивается по горизонтали →

Позиции обозначения муфт ЕК
Позиция	Значение
`ЕК`	Индекс вида изделия: ЕК – муфта концевая ЕК
`Первая Х`	Цифра, определяющая место установки муфты: 1 – зона контролируемого доступа («грязная зона»); 2 – зона контролируемого доступа для работы в условиях запроектной аварии; 3 – зона свободного режима («чистая зона»)
`(тип кабеля)`	Тип кабеля с указанием количества и материала жил и их сечения в мм². Для муфт ЕК на напряжение 6000 В (10000 В) перед типом кабеля указать класс напряжения 6 кВ (10 кВ)
`Х после «/» (1-я)`	0 – без дополнительной защиты жил кабеля; Т – с дополнительной защитой жил кабеля
`Х после «/» (2-я)`	0 – без поводка экрана; Е – с поводком экрана
`Х после «/» (3-я)`	0 – без наконечников; Н – с наконечниками
`Х после «/» (4-я)`	0 – стандартное (HF, LS, нг) исполнение; FR – специальное огнестойкое исполнение
`ТУ 6981-003-33680530-03`	Обозначение технических условий

По согласованию с Заказчиком возможна поставка муфт ЕК с дополнительной экранировкой для подключения к модулям проходок ЭЛОКС: Э1 – наличие общего экрана при соединении с проходкой; Э2 – наличие общего экрана и индивидуальных экранов жил при соединении с проходкой (указывается дополнительно).

Пример записи при заказе

Муфта концевая ЕК на напряжение до 1000 В для установки в зоне контролируемого доступа («грязная зона») для герметизации конца кабеля ПвПнг(А)-FRHF 4х2,5, без дополнительной защиты жил, без поводка экрана, с наконечниками, огнестойкая по ГОСТ IEC 60331-21 (3 часа сохранения работоспособности в открытом пламени), не содержащая галогенов, не распространяющая горение:

ЕК-1-(ПвПнг(А)-FRHF 4х2,5)/0-0-Н-FR ТУ 6981-003-33680530-03

Пример заказа: ЕК-1-(10кВ-ПвПнг(А)-HF 3х120)/0-Е-Н-0 ТУ 6981-003-33680530-03

Муфта концевая ЕК на напряжение до 10000 В для установки в зоне контролируемого доступа («грязная зона») для работы во всех условиях эксплуатации, включая «запроектную аварию», предназначенная для бронированного 10 кВ кабеля ПвБВнг(А) трехфазного малодымного, с наконечником, поводком заземления брони:

Пример заказа: ЕК-3-(ВВГнг-LS-4х10)/Т-0-Н-0

Концевая муфта наружной установки для кабеля ВВГнг-LS 4х10 мм2 с защитными трубками для защиты каждой жилы обозначается

Файлы

Документация
