Трёхжильная
Оконцевание кабеля
6–10 кВПодробнее: Трёхжильная
Высоковольтная концевая муфта ЕК, трёхжильное исполнение.
Концевые муфты ELOX ЕК на напряжение 6–10 кВ
Высоковольтные концевые муфты ELOX ЕК для оконцевания кабелей на напряжение 6–10 кВ. Выпускаются по ТУ 6981-003-33680530-03.
АО «Элокс-Пром» / Кабельные муфты 01 / Обзор
Высоковольтные концевые муфты ELOX ЕК для оконцевания кабелей на напряжение 6–10 кВ. Выпускаются по ТУ 6981-003-33680530-03.
1 параметр в карточке Документы по запросу
Контакты отдела продаж 02 / Применение
Исполнения и назначение
Высоковольтные концевые муфты ELOX ЕК выпускаются по ТУ 6981-003-33680530-03 и предназначены для оконцевания кабелей на напряжение 6–10 кВ.
Одножильная
Оконцевание кабеля
6–10 кВПодробнее: Одножильная

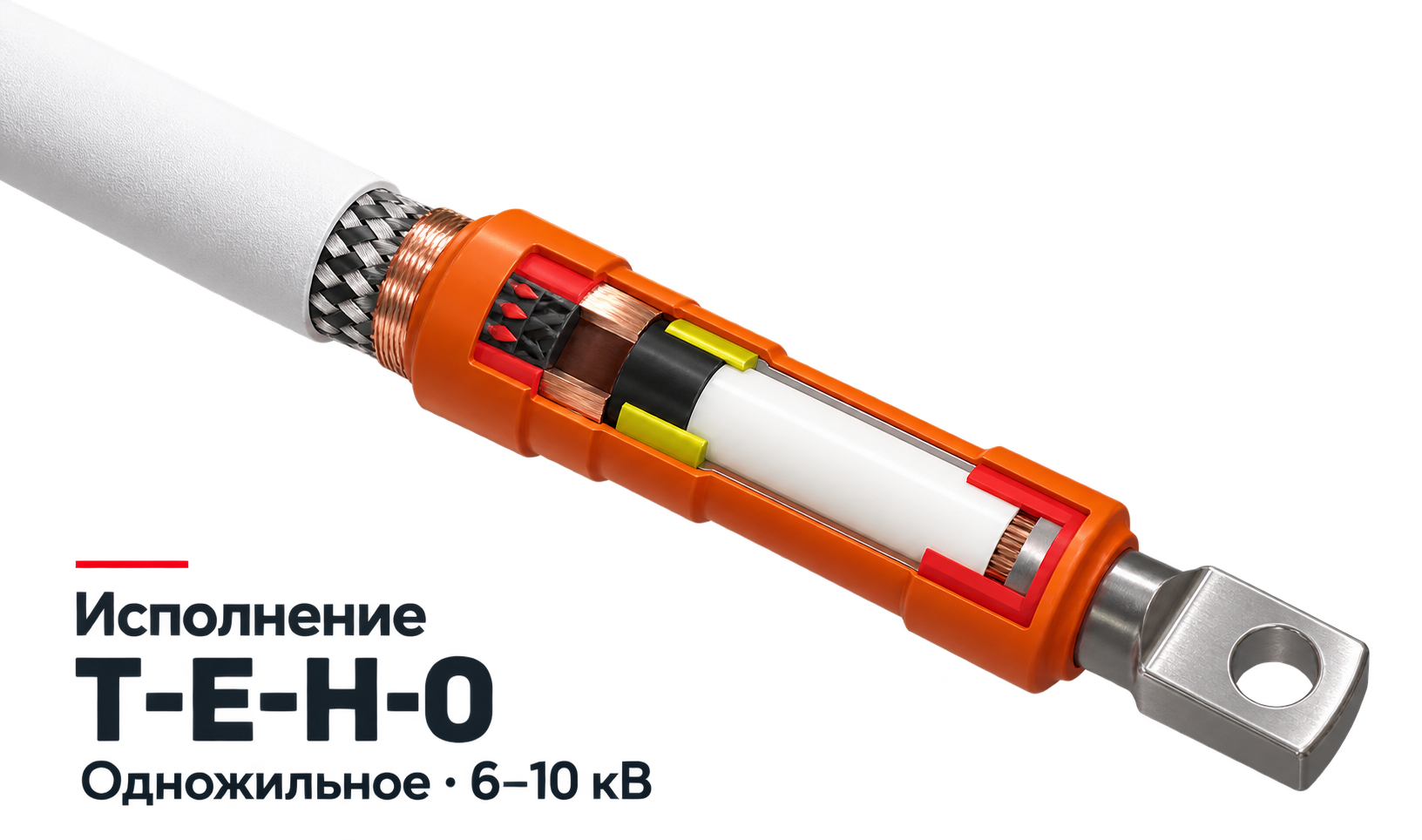

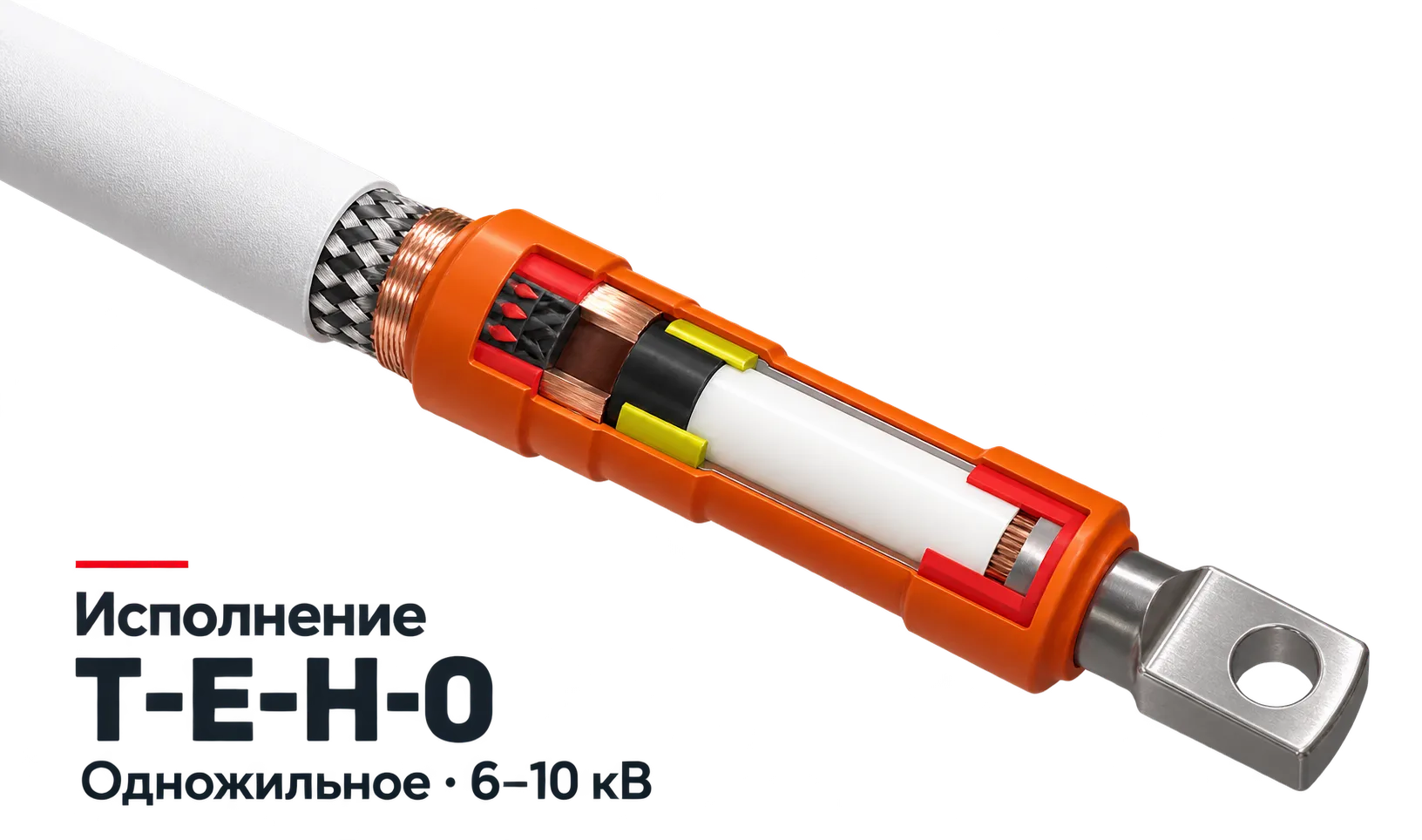

Высоковольтная концевая муфта ЕК, одножильное исполнение.
Исполнения и конструкция
Нормативы
Соответствие требованиям
- ДокументТУ 6981-003-33680530-03
Технические данные
Характеристики
Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.
- Напряжение
- 6–10 кВ
Подбор исполнения
Типоразмеры и подбор
Конструктивное исполнение (приложение А, А.9)
Широкую таблицу можно прокрутить по горизонтали →
| Исполнение | Наименование позиций |
|---|---|
ЕК-1,(2,3)-(6(10) кВ-тип кабеля)/Т-Е-Н-0 | 1 Наконечник 2 Заполнитель пустот 3 Трубка термоусаживаемая антитрекинговая 4 Материал для выравнивания электрического поля 5 Поводок гальванической связи 6 Пружина для непаяного заземления 7 Термоусаживаемая перчатка 8 Защитная юбка (определяется заказом только для муфт типов ЕК-3 наружной установки) |
Заказ изделия
Условное обозначение
ЕК · Высоковольтное исполнение
ЕК · Высоковольтное исполнение
ТУ 6981-003-33680530-03
ЕК-1,(2,3)-(6(10) кВ-тип кабеля)/Т-Е-Н-0
Пример записи при заказе
Муфта концевая ЕК на напряжение до 10000 В для установки в зоне контролируемого доступа («грязная зона») для работы во всех условиях эксплуатации, включая «запроектную аварию», предназначенная для бронированного 10 кВ кабеля ПвБВнг(А) трехфазного малодымного, с наконечником, поводком заземления брони:
ЕК-1-(10кВ-ПвПнг(А)-HF 3х120)/0-Е-Н-0 ТУ 6981-003-33680530-03
Дополнительные сведения
Остальные характеристики аналогичны концевым муфтам ELOX ЕК на напряжение до 1 кВ — см. страницы концевых муфт наружной установки, концевых муфт внутренней установки и концевых муфт для контрольных кабелей.
Файлы
Документация
Запросите документацию и актуальные сведения для проекта.
