Зона контролируемого доступа
«Грязная зона»
Исполнение 1Подробнее: Зона контролируемого доступа
1 – зона контролируемого доступа («грязная зона»).

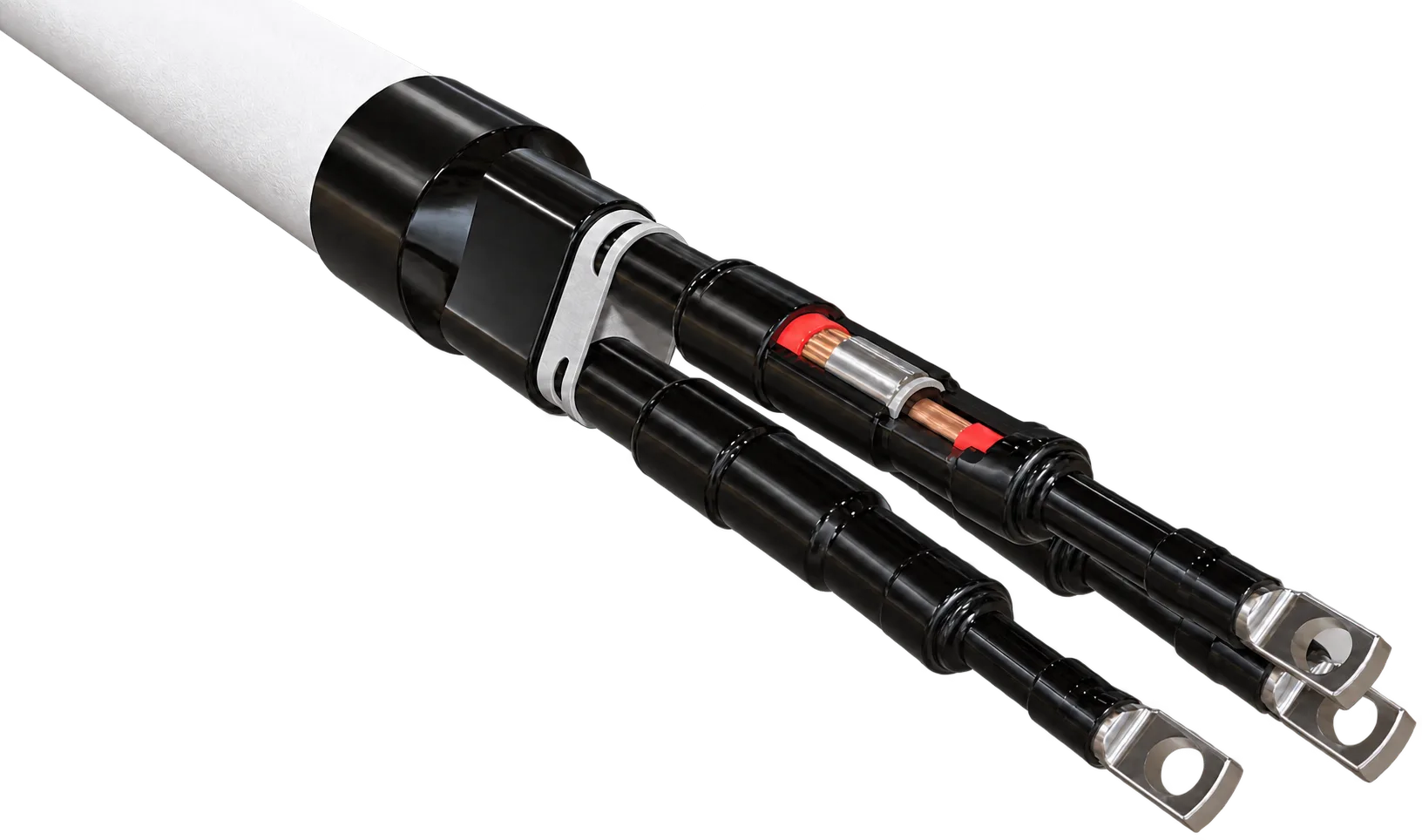

Переходные муфты ELOX ЕР для перехода с жесткого кабеля на гибкое подключение к двигателям
Переходные муфты ЕР для подключения жёсткого кабеля к двигателю через гибкие проводники. Длина гибких кабелей в стандартных комплектах составляет 630 мм.
АО «Элокс-Пром» / Кабельные муфты 01 / Обзор
Переходные муфты ЕР для подключения жёсткого кабеля к двигателю через гибкие проводники. Длина гибких кабелей в стандартных комплектах составляет 630 мм.
2 параметра в карточке Документы по запросу
Контакты отдела продаж 02 / Применение
Исполнения и назначение
Переходные муфты ЕР для подключения жёсткого кабеля к двигателю через гибкие проводники. Длина гибких кабелей в стандартных комплектах составляет 630 мм.
Запроектная авария
Зона контролируемого доступа
Исполнение 2Подробнее: Запроектная авария
2 – зона контролируемого доступа для работы в условиях запроектной аварии.
Зона свободного режима
«Чистая зона»
Исполнение 3Подробнее: Зона свободного режима
3 – зона свободного режима («чистая зона»).
Исполнения и конструкция
Нормативы
Соответствие требованиям
- ДокументТУ 6981-003-33680530-03
- ДокументПроизводство муфт ЕР осуществляется по системе качества ISO 9001.
Технические данные
Характеристики
Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.
- Длина гибких кабелей
- 630 мм (в стандартных комплектах; длину укажите в запросе)
- Количество и сечение жил
- любым количеством жил и сечений от 6 мм2 до 185 мм2
Эксплуатация
Особые свойства
Комплектность и поставка
- В комплект поставки каждой партии включается монтажный лист.
Подбор исполнения
Типоразмеры и подбор
Стандартные комплекты
На складе завода имеются стандартные комплекты в соответствии с таблицей.
Широкую таблицу можно прокрутить по горизонтали →
| Наименование | Обозначение по ТУ | Жесткий | Гибкий |
|---|---|---|---|
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х240-4х95)/Т-0-Н-0 | 4х240 | 4х95 |
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х70-4х35)/Т-0-Н-0 | 4х70 | 4х35 |
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х120-4х70)/Т-0-Н-0 | 4х120 | 4х70 |
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х185-4х95)/Т-0-Н-0 | 4х185 | 4х95 |
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х150-4х50)/Т-0-Н-0 | 4х150 | 4х50 |
| Переходная термоусаживаемая кабельная муфта ЕР | ЕР-3-(ВВГнг-LS-4х240-4х120)/Т-0-Н-0 | 4х240 | 4х120 |

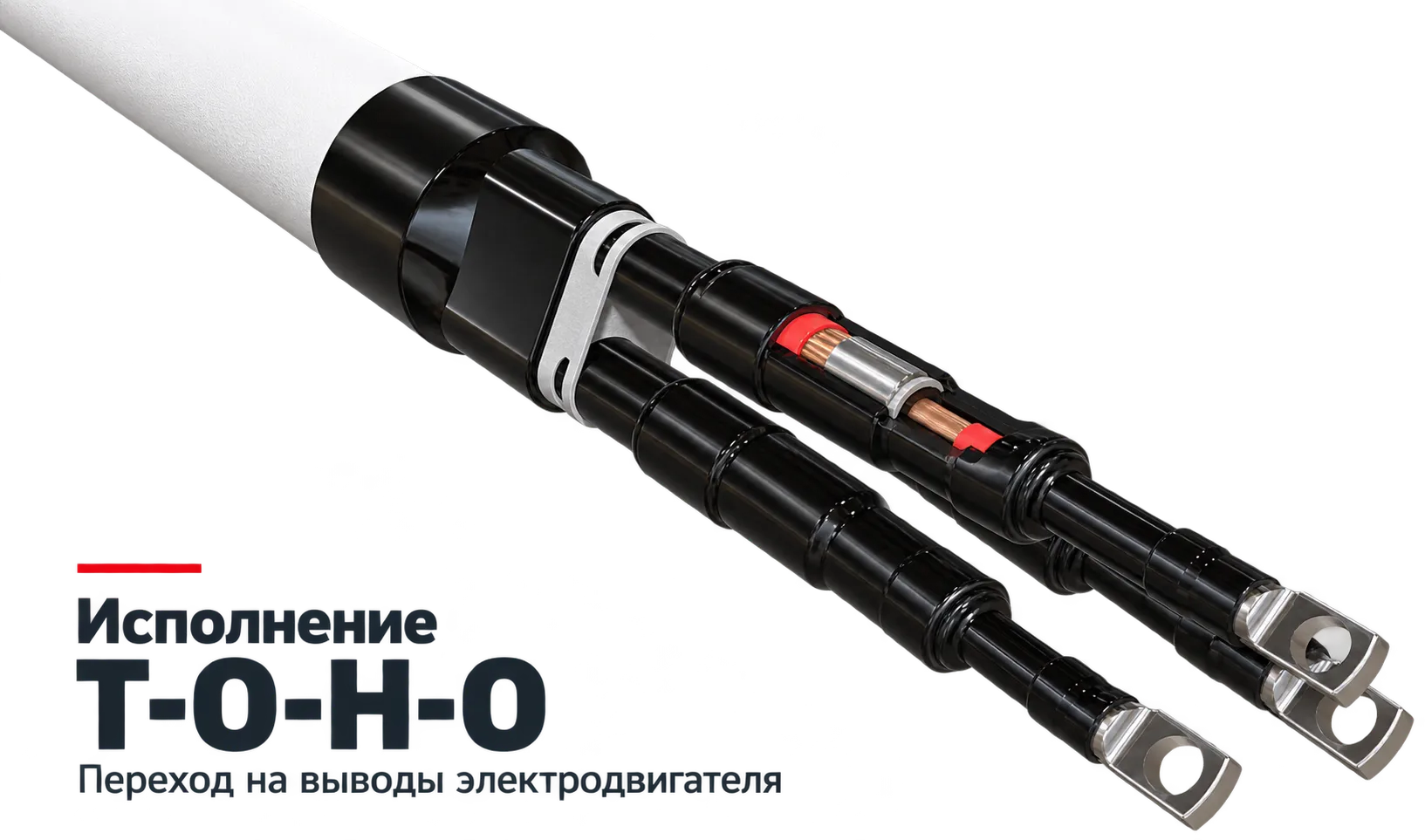

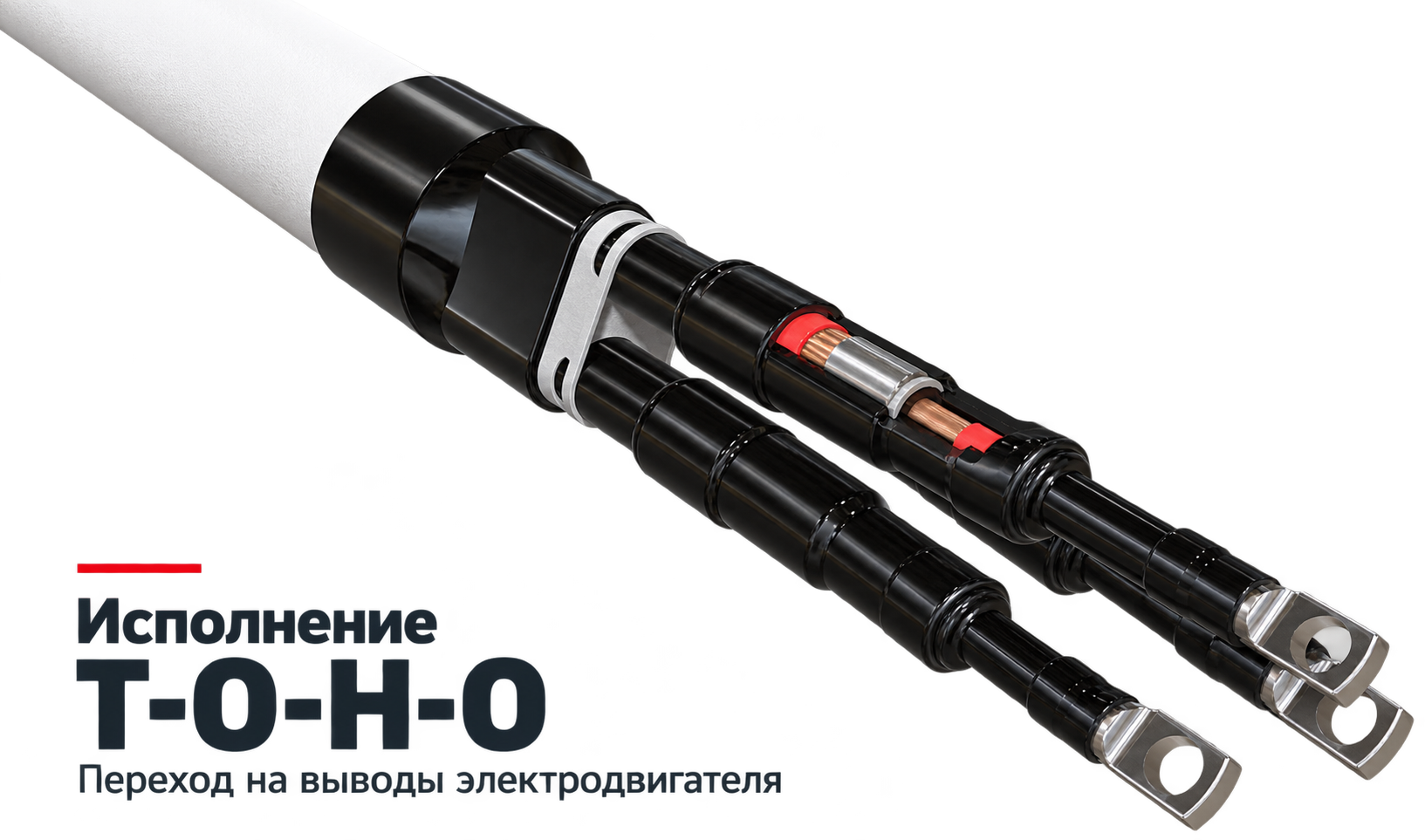

Конструктивное исполнение муфты ЕР (приложение В)
* Примечание: Муфта переходная ЕР для «чистой зоны» для оконцевания кабеля ВВГнг-LS 4х150 и переходом на 4 гибкие жилы сечением 70 мм²
Широкую таблицу можно прокрутить по горизонтали →
| Исполнение | Наименование позиций |
|---|---|
ЕР-3-(ВВГнг-LS 4х150-4х70)/Т-0-Н-0 * | 1 Трубка термоусаживаемая для выполнения концевой заделки 2 Герметик «Силотерм ЭП-71» 3 Бандаж 4 Трубка термоусаживаемая для защиты жил кабеля 5 Переходная соединительная муфта жилы 5.1 Трубка термоусаживаемая для герметизации соединения 5.2 Трубка термоусаживаемая для защиты соединения 5.3 Переходной соединитель 5.4 Трубка термоусаживаемая для выравнивания переходного соединителя 6 Гибкий переходной проводник 7 Трубка термоусаживаемая для герметизации наконечника 8 Наконечник |
Состав комплекта ЕР (К/Д)
Широкую таблицу можно прокрутить по горизонтали →
| Позиция | Комплектующая |
|---|---|
1.1 | Термоусаживающаяся оболочка категории нг-HF-LS |
1.2 | Тиксотропный силиконовый герметик |
1.3 | Защитная трубка для проводов жесткого кабеля |
1.4 | Герметизирующая термоусаживаемая трубка для изоляции и герметизации электрического соединителя |
1.5 | Защитный пластиковый кожух из термоусаживающейся трубы в месте соединения жил |
1.6 | Электрический соединитель |
1.7 | Гибкий кабель |
1.8 | Трубки с клеем для изоляции каждого наконечника |
1.9 | Наконечник |
Заказ изделия
Условное обозначение
ЕР · Структура условного обозначения
ЕР · Структура условного обозначения
ТУ 6981-003-33680530-03
ЕР-Х-(тип кабеля)-(пер. сечение)/Т-Х-Н-Х ТУ 6981-003-33680530-03
Таблица прокручивается по горизонтали →
| Позиция | Значение |
|---|---|
ЕР | Индекс вида изделия: ЕР – муфта переходная ЕР |
Первая Х | Цифра, определяющая место установки муфты: 1 – зона контролируемого доступа («грязная зона»); 2 – зона контролируемого доступа для работы в условиях запроектной аварии; 3 – зона свободного режима («чистая зона») |
(тип кабеля) | Тип соединяемого кабеля с указанием количества и материала жил и их сечения в мм² |
(пер. сечение) | Сечение гибких проводников в мм² и их количество (при отличии) |
Т после «/» | Т – с дополнительной защитой жил кабеля (всегда) |
Х после «/» (2-я) | 0 – без поводка экрана; Е – с поводком экрана |
Н после «/» | Н – с наконечниками (соединителями) (всегда) |
Х после «/» (4-я) | 0 – стандартное (HF, LS, нг) исполнение; FR – специальное огнестойкое исполнение |
ТУ 6981-003-33680530-03 | Обозначение технических условий |
Пример записи при заказе
Муфта переходная ЕР на напряжение до 1000 В для установки в зоне свободного режима («чистой зоне»), для герметизации конца кабеля ВВГнг(А)-LS 4х150+1х120 и перехода на 5 гибких медных жил сечением 95 мм2, с дополнительной защитой жил, без поводка экрана, с наконечниками, малодымная, не распространяющая горение:
ЕР-3-(ВВГнг(А)-LS 4х150+1х120 - 5х95)/Т-0-Н-0 ТУ 6981-003-33680530-03
Пример заказа: ЕР-3-(ВВГнг-LS-4х70-4х35)/Т-0-Н-0
Для соединения жесткого четырехжильного кабеля сечением жил 70 мм2 к электродвигателю с клеммами под 35 мм2 требуется муфта
