Зона контролируемого доступа
«Грязная зона»
Исполнение 1Подробнее: Зона контролируемого доступа
1 – зона контролируемого доступа («грязная зона»).

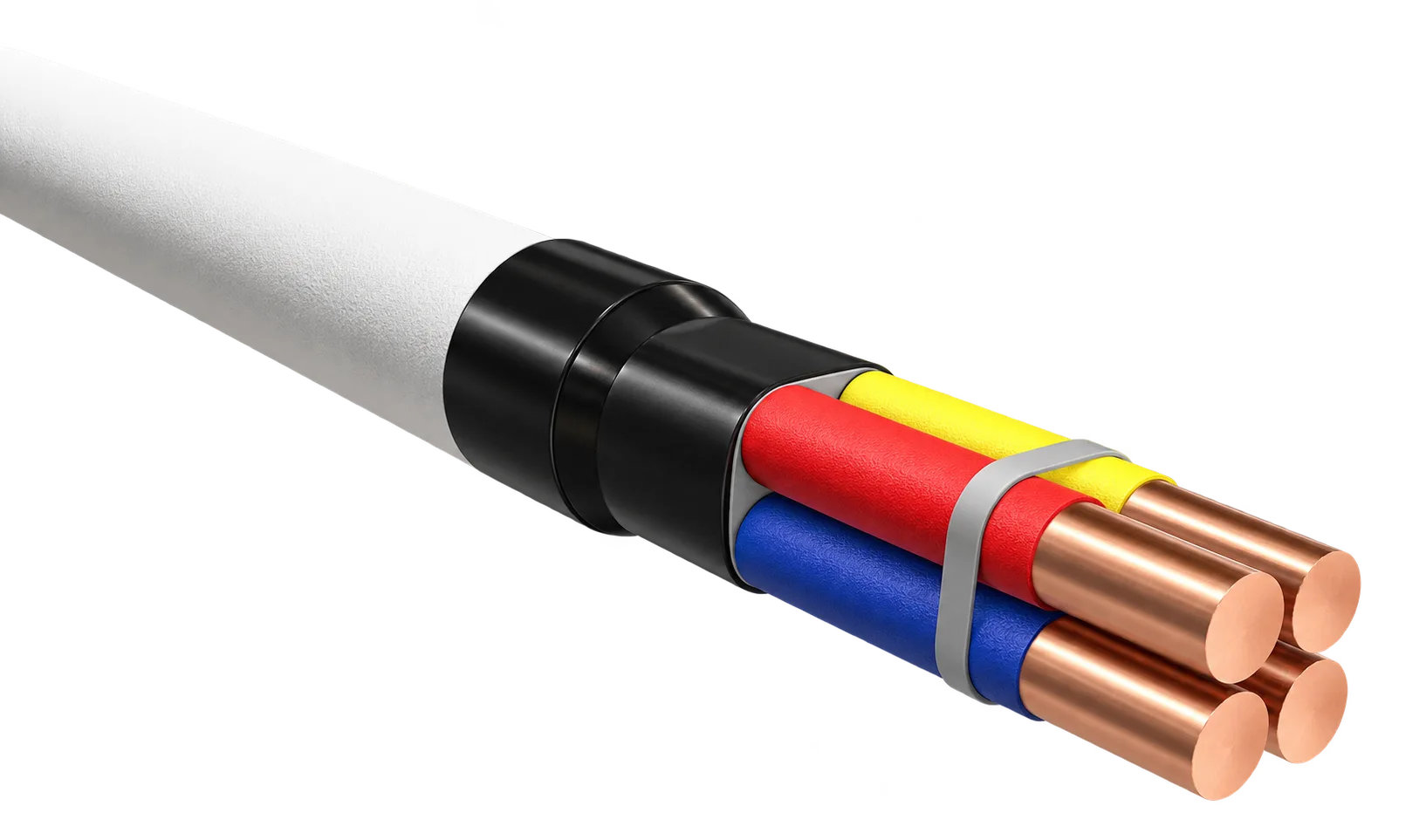

Концевые муфты ELOX ЕК для контрольных кабелей
Концевые муфты ЕК для контрольных кабелей с любым количеством жил и сечением от 0,1 до 6 мм². Комплект включает термоусаживающуюся оболочку и силиконовый тиксотропный герметик.
АО «Элокс-Пром» / Кабельные муфты 01 / Обзор
Концевые муфты ЕК для контрольных кабелей с любым количеством жил и сечением от 0,1 до 6 мм². Комплект включает термоусаживающуюся оболочку и силиконовый тиксотропный герметик.
1 параметр в карточке Документы по запросу
Контакты отдела продаж 02 / Применение
Исполнения и назначение
Концевые муфты ЕК для контрольных кабелей с любым количеством жил и сечением от 0,1 до 6 мм². Комплект включает термоусаживающуюся оболочку и силиконовый тиксотропный герметик.
Запроектная авария
Зона контролируемого доступа
Исполнение 2Подробнее: Запроектная авария
2 – зона контролируемого доступа для работы в условиях запроектной аварии.
Зона свободного режима
«Чистая зона»
Исполнение 3Подробнее: Зона свободного режима
3 – зона свободного режима («чистая зона»).
Исполнения и конструкция
Нормативы
Соответствие требованиям
- ДокументТУ 6981-003-33680530-03
- ДокументПроизводство муфт ЕК осуществляется по системе качества ISO 9001.
Технические данные
Характеристики
Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.
- Количество и сечение жил
- любым количеством жил и сечений от 0,1 мм2 до 6 мм2
Эксплуатация
Особые свойства
Комплектность и поставка
- В комплект поставки каждой партии включается монтажный лист.
Подбор исполнения
Типоразмеры и подбор
Стандартные комплекты
На складе завода имеются стандартные комплекты в соответствии с таблицей.
Широкую таблицу можно прокрутить по горизонтали →
| Наименование | Обозначение по ТУ | Количество жил | Сечение, мм² |
|---|---|---|---|
| Концевая термоусаживаемая кабельная муфта | ЕК-3-(КВВГнг-LS-4х1,5)/0-0-0-0 | 4 | 1,5 |
| Концевая термоусаживаемая кабельная муфта | ЕК-3-(КВВГнг-LS-14х2,5)/0-0-0-0 | 14 | 2,5 |
| Концевая термоусаживаемая кабельная муфта | ЕК-3-(КВВГнг-LS-61х0,75)/0-0-0-0 | 61 | 0,75 |
Конструктивные исполнения муфт ЕК (приложение А)
Широкую таблицу можно прокрутить по горизонтали →
| Исполнение | Наименование позиций |
|---|---|

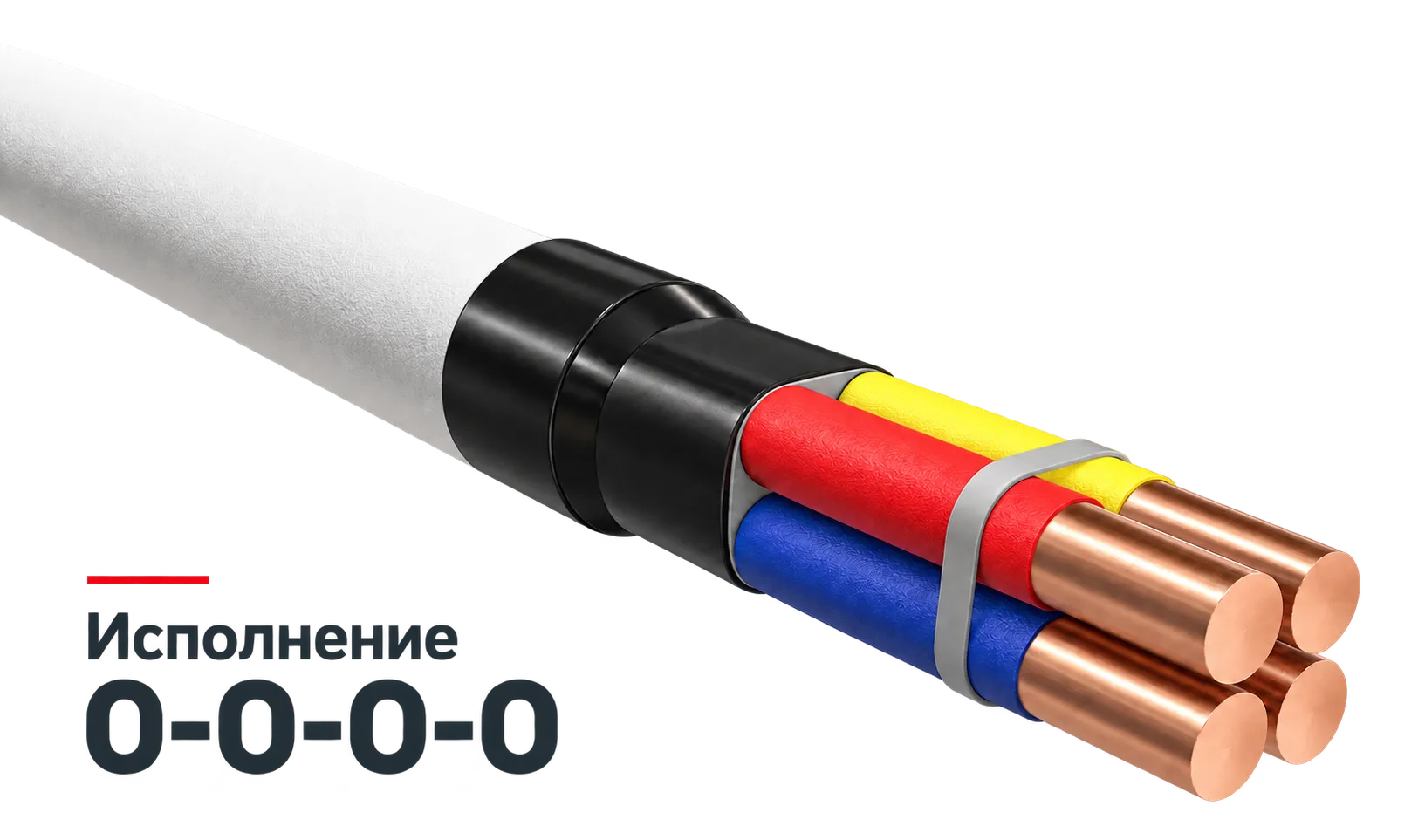

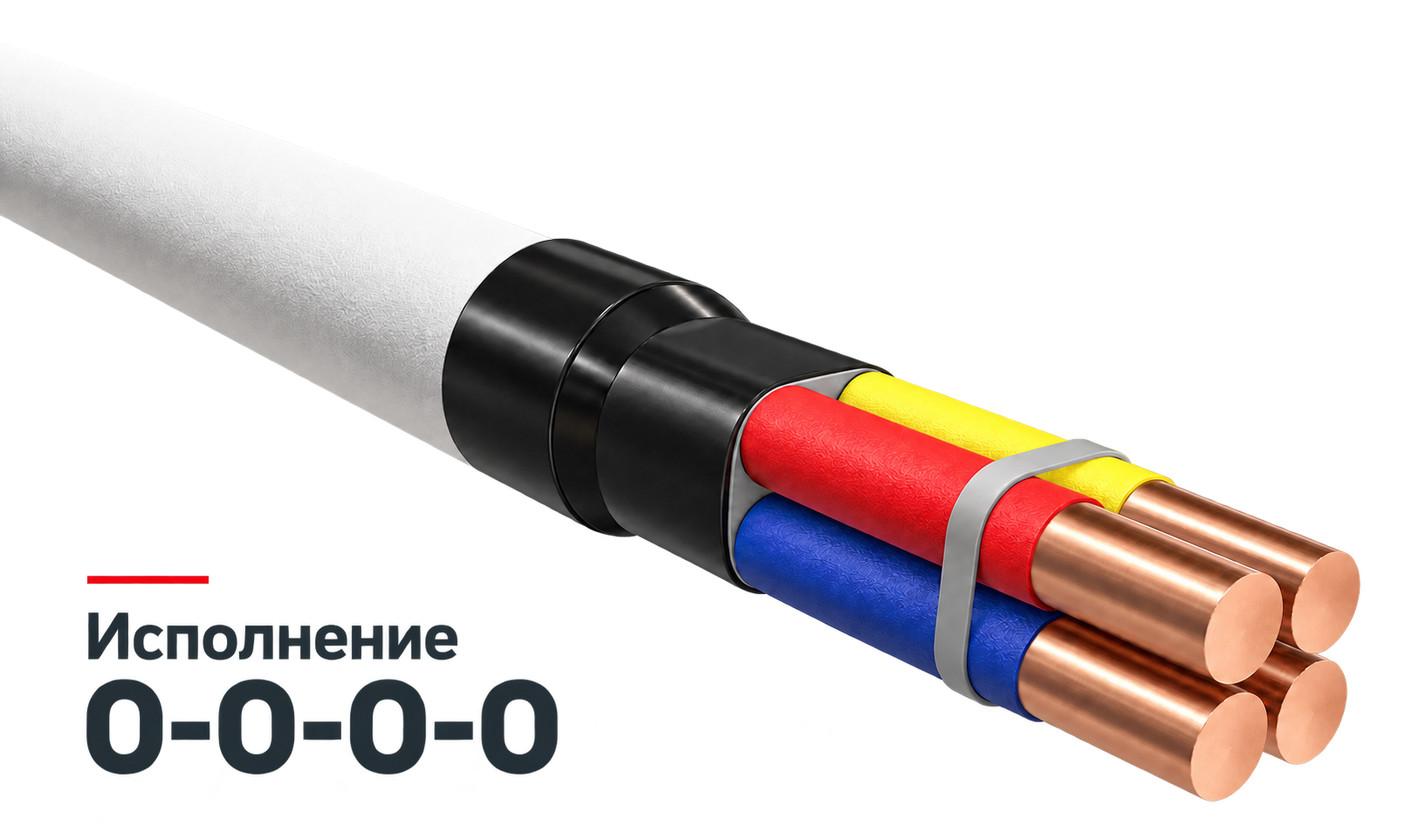

ЕК-1,(2,3)-(тип кабеля)/0-0-0-0;
ЕК-1,(2,3)-(тип кабеля)/0-0-0-FR | 1 Трубка термоусаживаемая для выполнения концевой заделки 2 Герметик «Силотерм ЭП-71» 3 Бандаж |

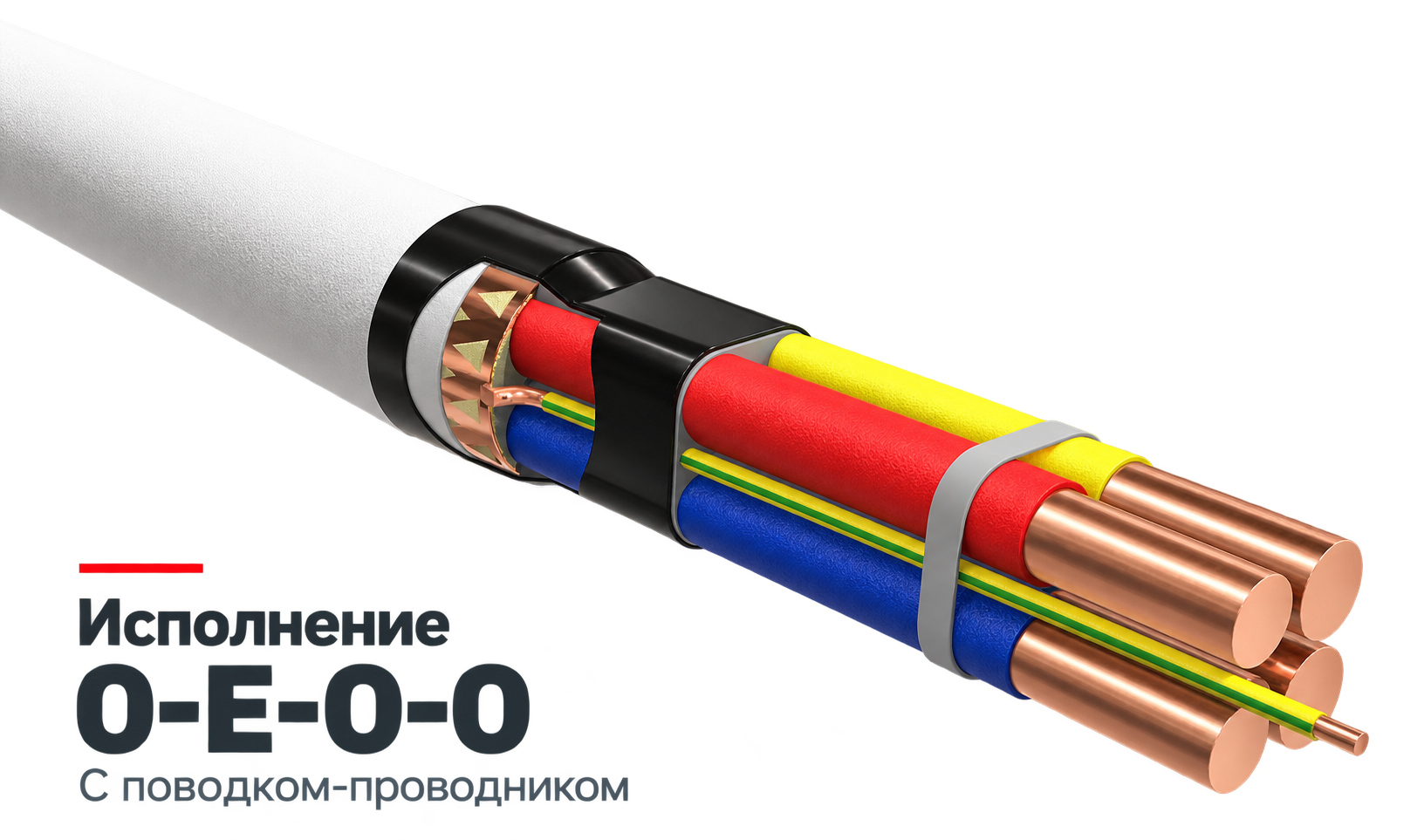

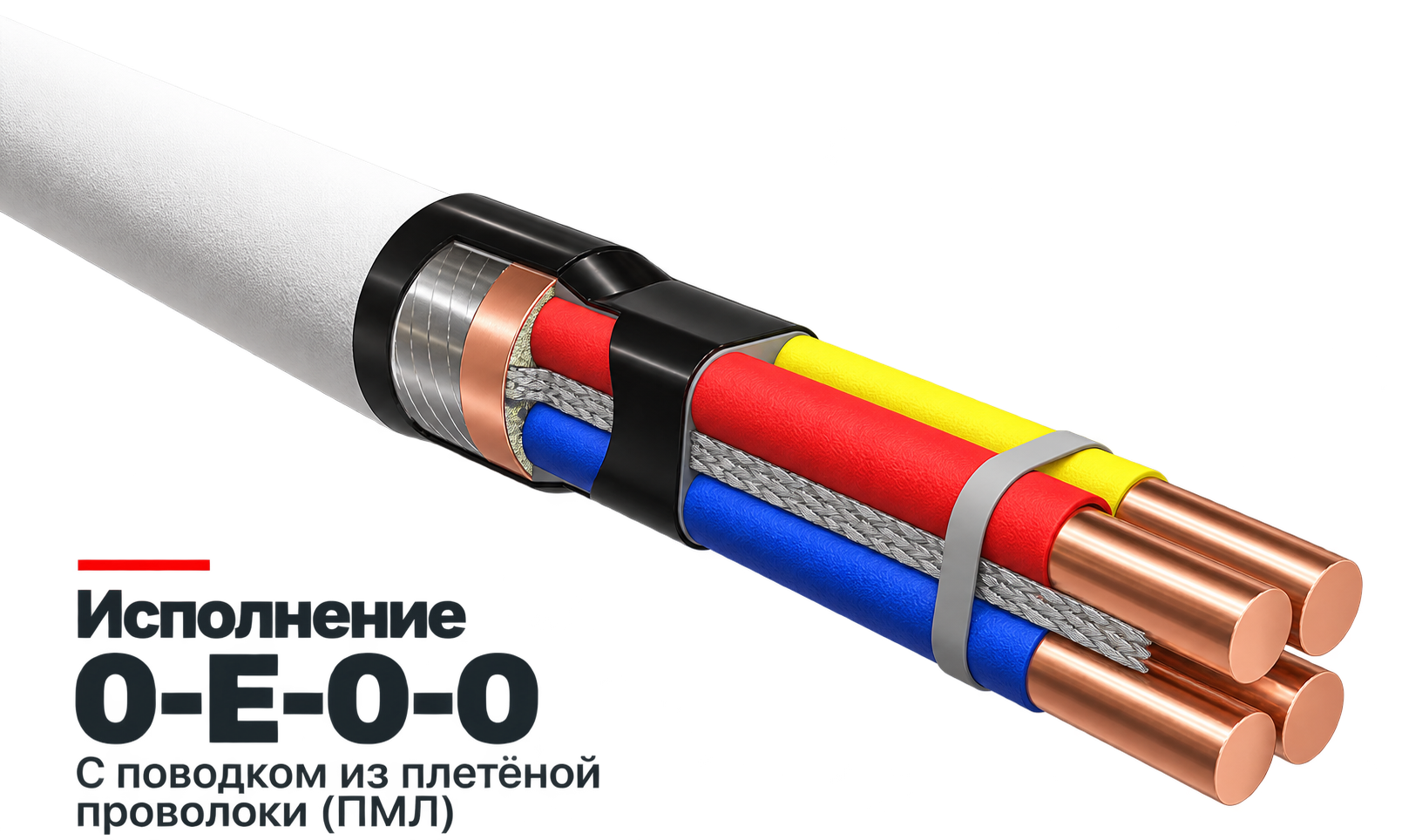

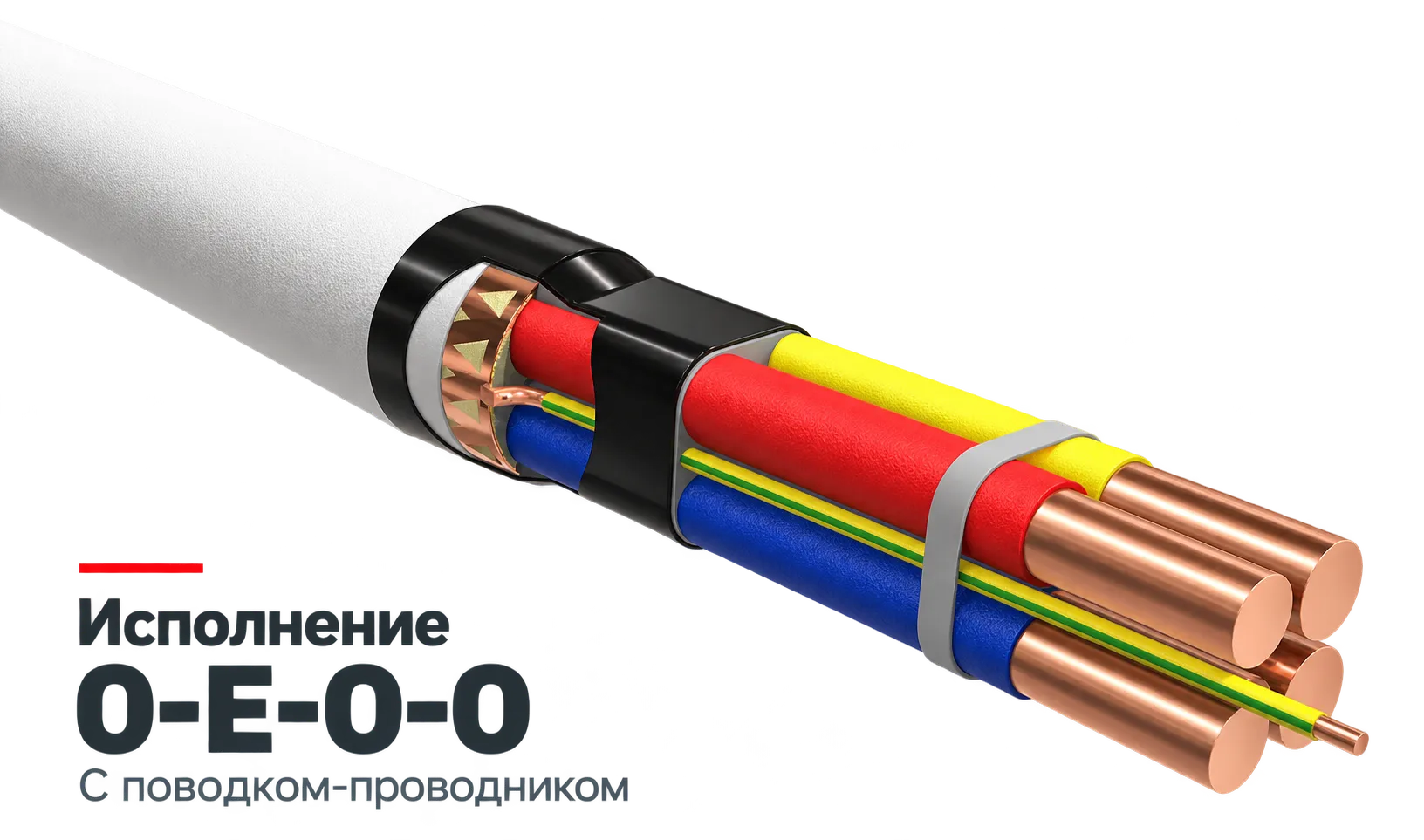

ЕК-1,(2,3)-(тип кабеля)/0-Е-0-0;
ЕК-1,(2,3)-(тип кабеля)/0-Е-0-FR | 1 Трубка термоусаживаемая для выполнения концевой заделки 2 Герметик «Силотерм ЭП-71» 3 Бандаж 4 Проводник гальванической связи экрана кабеля |
Состав комплекта
Широкую таблицу можно прокрутить по горизонтали →
| Позиция | Комплектующая |
|---|---|
1.1 | Термоусаживающаяся оболочка категории НГ-НF-LS |
1.2 | Силиконовый тиксотропный герметик |
Заказ изделия
Условное обозначение
ЕК · Структура условного обозначения
ЕК · Структура условного обозначения
ТУ 6981-003-33680530-03
ЕК-Х-(тип кабеля)/Х-Х-Х-Х ТУ 6981-003-33680530-03
Таблица прокручивается по горизонтали →
| Позиция | Значение |
|---|---|
ЕК | Индекс вида изделия: ЕК – муфта концевая ЕК |
Первая Х | Цифра, определяющая место установки муфты: 1 – зона контролируемого доступа («грязная зона»); 2 – зона контролируемого доступа для работы в условиях запроектной аварии; 3 – зона свободного режима («чистая зона») |
(тип кабеля) | Тип кабеля с указанием количества и материала жил и их сечения в мм². Для муфт ЕК на напряжение 6000 В (10000 В) перед типом кабеля указать класс напряжения 6 кВ (10 кВ) |
Х после «/» (1-я) | 0 – без дополнительной защиты жил кабеля; Т – с дополнительной защитой жил кабеля |
Х после «/» (2-я) | 0 – без поводка экрана; Е – с поводком экрана |
Х после «/» (3-я) | 0 – без наконечников; Н – с наконечниками |
Х после «/» (4-я) | 0 – стандартное (HF, LS, нг) исполнение; FR – специальное огнестойкое исполнение |
ТУ 6981-003-33680530-03 | Обозначение технических условий |
По согласованию с Заказчиком возможна поставка муфт ЕК с дополнительной экранировкой для подключения к модулям проходок ЭЛОКС: Э1 – наличие общего экрана при соединении с проходкой; Э2 – наличие общего экрана и индивидуальных экранов жил при соединении с проходкой (указывается дополнительно).
Пример записи при заказе
Муфта концевая ЕК на напряжение до 1000 В для установки в зоне контролируемого доступа («грязная зона») для герметизации конца кабеля ПвПнг(А)-FRHF 4х2,5, без дополнительной защиты жил, без поводка экрана, с наконечниками, огнестойкая по ГОСТ IEC 60331-21 (3 часа сохранения работоспособности в открытом пламени), не содержащая галогенов, не распространяющая горение:
ЕК-1-(ПвПнг(А)-FRHF 4х2,5)/0-0-Н-FR ТУ 6981-003-33680530-03
Пример заказа: ЕК-1-(10кВ-ПвПнг(А)-HF 3х120)/0-Е-Н-0 ТУ 6981-003-33680530-03
Муфта концевая ЕК на напряжение до 10000 В для установки в зоне контролируемого доступа («грязная зона») для работы во всех условиях эксплуатации, включая «запроектную аварию», предназначенная для бронированного 10 кВ кабеля ПвБВнг(А) трехфазного малодымного, с наконечником, поводком заземления брони:
Пример заказа: ЕК-3-(КВВГнг-LS-14х2,5)/0-0-0-0
Концевая муфта для кабеля КВВГнг-LS 14х2,5 мм2 обозначается при заказе
Файлы
Документация
Запросите документацию и актуальные сведения для проекта.
