Зона контролируемого доступа
«Грязная зона»
Исполнение 1Подробнее: Зона контролируемого доступа
1 – зона контролируемого доступа («грязная зона»).

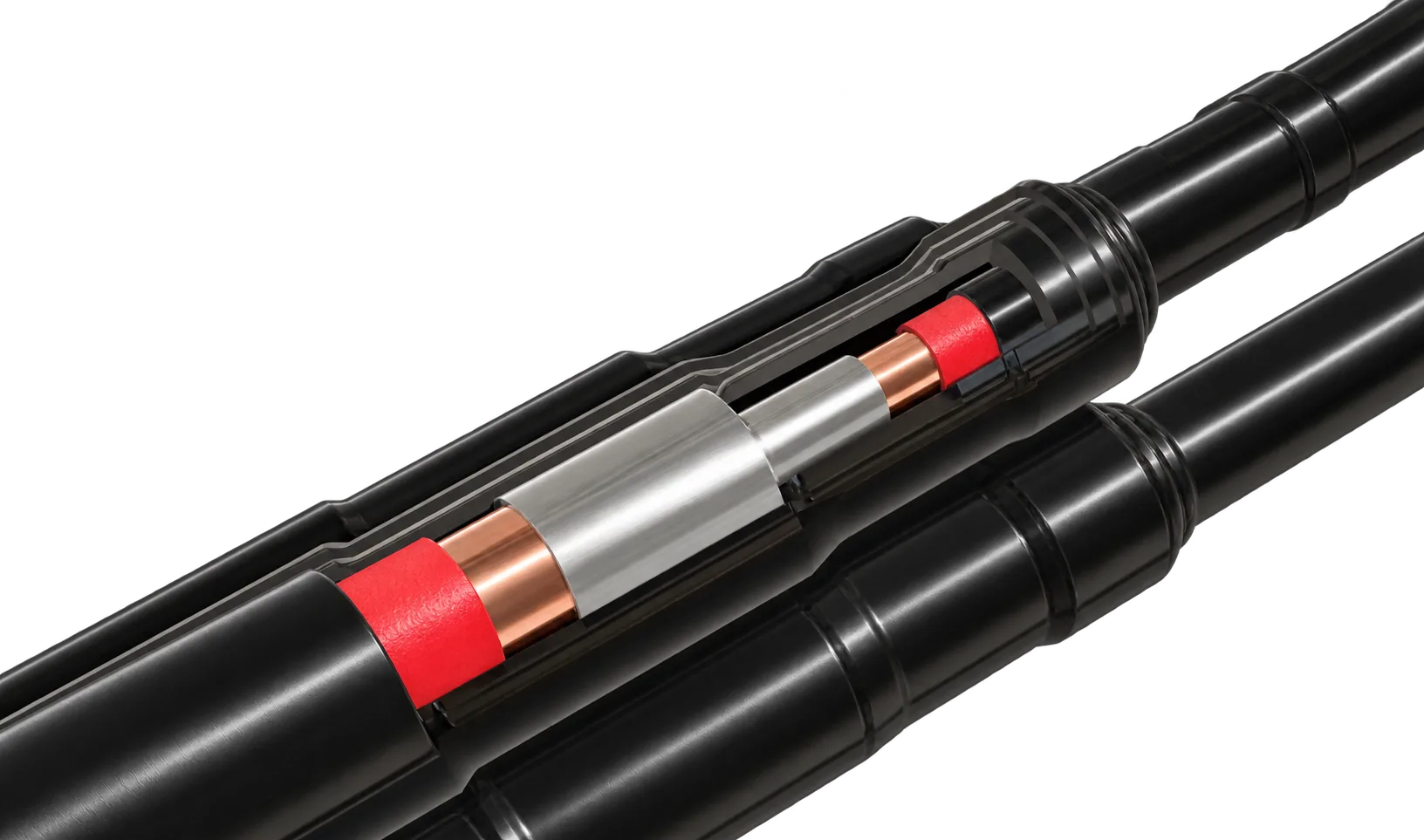

Переходные муфты ELOX ЕР для перехода с одного типа кабеля на другой (медь/алюминий или жесткий/гибкий)
Переходные муфты ЕР для соединения кабелей с жилами из разных металлов и разными типами изоляции. Изготавливаются для кабелей с любым количеством жил и сечением от 4,0 до 240 мм².
АО «Элокс-Пром» / Кабельные муфты 01 / Обзор
Переходные муфты ЕР для соединения кабелей с жилами из разных металлов и разными типами изоляции. Изготавливаются для кабелей с любым количеством жил и сечением от 4,0 до 240 мм².
1 параметр в карточке Документы по запросу
Контакты отдела продаж 02 / Применение
Исполнения и назначение
Переходные муфты служат для присоединения кабеля с жилами из разных металлов и типов изоляции. Главные требования к муфтам – обеспечивать прочное и герметичное соединение в местах перехода токоведущей линии с одного типа кабеля на другой. Конструктивно такая монтажная арматура состоит из электрического проводника-соединителя, нескольких термоусаживаемых трубок, слоя герметика.
Запроектная авария
Зона контролируемого доступа
Исполнение 2Подробнее: Запроектная авария
2 – зона контролируемого доступа для работы в условиях запроектной аварии.
Зона свободного режима
«Чистая зона»
Исполнение 3Подробнее: Зона свободного режима
3 – зона свободного режима («чистая зона»).
Исполнения и конструкция
Нормативы
Соответствие требованиям
- ДокументТУ 6981-003-33680530-03
- ДокументПроизводство муфт ЕР осуществляется по системе качества ISO 9001.
Технические данные
Характеристики
Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.
- Количество и сечение жил
- любым количеством жил и сечений от 4,0 мм2 до 240 мм2
Эксплуатация
Особые свойства
Конструкция и монтаж
- Соединитель изготовлен из стали, чтобы исключить коррозию в местах контакта меди и алюминия.
- Термоусаживаемые трубки делают из полимерного материала, который сокращает размеры при нагреве.
- При монтаже муфт, под действием высокой температуры герметик, нанесенный методом распыления, принимает жидкую форму, заполняя все пустоты, обеспечивая полную герметичность мест соединения.
Свойства
- Переходные муфты Elox отличаются простотой монтажа и отвечают всем требованиям, предъявляемым к кабельным соединениям.
- Изделия, представленные в этом разделе, относятся к классу не распространяющих горение и не выделяющих ядовитых веществ (НГ-LS-HF).
Комплектность и поставка
- В комплект поставки каждой партии включается монтажный лист.
Подбор исполнения
Типоразмеры и подбор
Стандартные комплекты
На складе завода имеются стандартные комплекты в соответствии с таблицей. Технические характеристики кабелей: количество жил × сечение, мм²; материал жил: А — алюминий, М — медь.
Широкую таблицу можно прокрутить по горизонтали →
| Наименование | Первый кабель | Второй кабель |
|---|---|---|
| Переходная термоусаживаемая кабельная муфта ЕР | 14х4,0А | 14х4,0М |
| Переходная термоусаживаемая кабельная муфта ЕР | 7х6А | 7х4М |
| Переходная термоусаживаемая кабельная муфта ЕР | 4х35А | 4х25М |
| Переходная термоусаживаемая кабельная муфта ЕР | 4х120А | 4х70М |
| Переходная термоусаживаемая кабельная муфта ЕР | 4х240А | 4х185М |

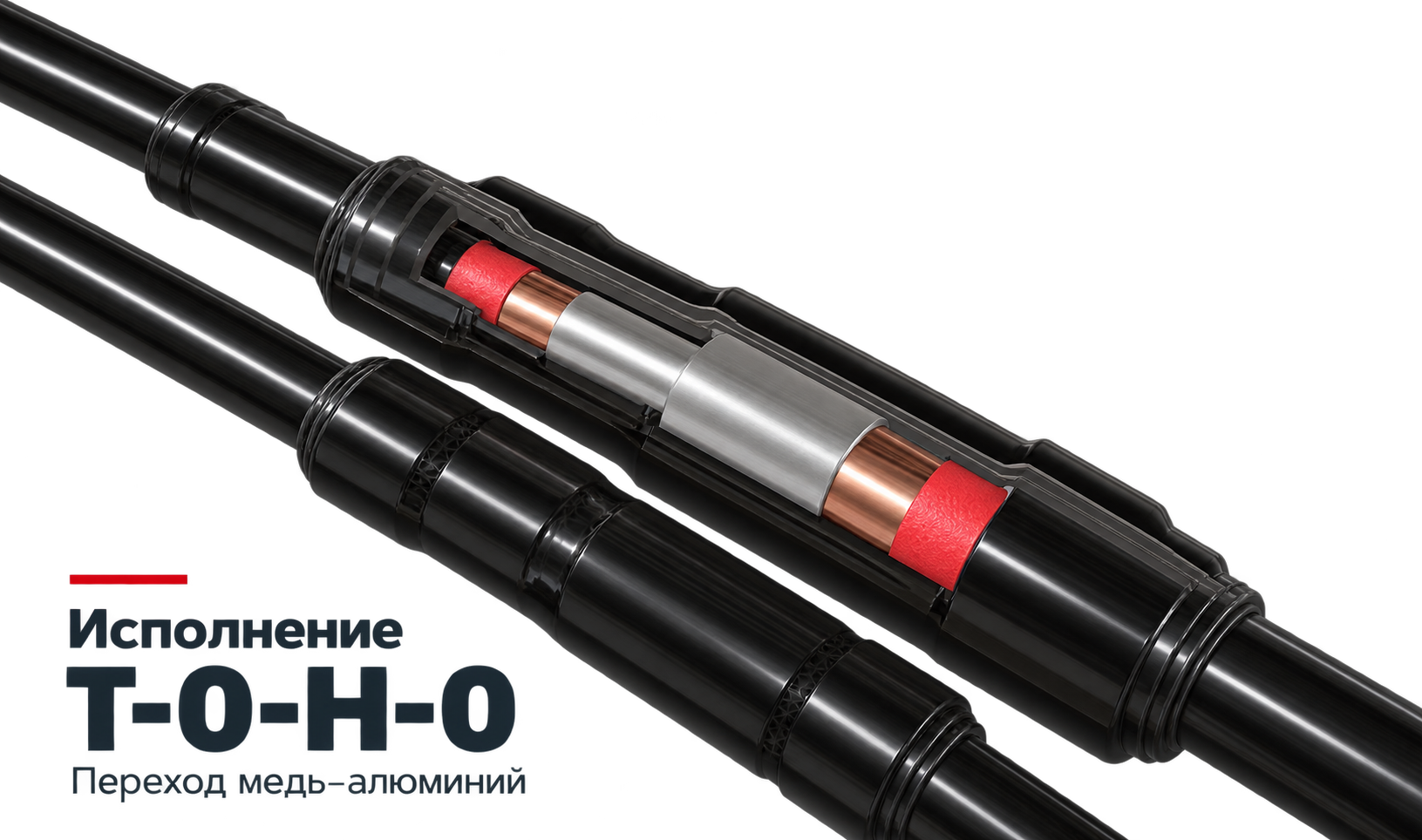

Конструктивное исполнение муфты ЕР (приложение В)
* Примечание: Муфта переходная ЕР для «чистой зоны» для оконцевания кабеля ВВГнг-LS 4х150 и переходом на 4 гибкие жилы сечением 70 мм²
Широкую таблицу можно прокрутить по горизонтали →
| Исполнение | Наименование позиций |
|---|---|
ЕР-3-(ВВГнг-LS 4х150-4х70)/Т-0-Н-0 * | 1 Трубка термоусаживаемая для выполнения концевой заделки 2 Герметик «Силотерм ЭП-71» 3 Бандаж 4 Трубка термоусаживаемая для защиты жил кабеля 5 Переходная соединительная муфта жилы 5.1 Трубка термоусаживаемая для герметизации соединения 5.2 Трубка термоусаживаемая для защиты соединения 5.3 Переходной соединитель 5.4 Трубка термоусаживаемая для выравнивания переходного соединителя 6 Гибкий переходной проводник 7 Трубка термоусаживаемая для герметизации наконечника 8 Наконечник |
Состав комплекта
Широкую таблицу можно прокрутить по горизонтали →
| Позиция | Комплектующая |
|---|---|
1.1 | Электрический соединитель |
1.2 | Термоусаживающаяся трубка для изоляции и герметизации электрического соединителя |
1.3 | Тиксотропный силиконовый герметик |
1.4 | Термоусаживаемая трубка для герметизации |
1.5 | Защитный пластмассовый кожух из термоусаживающейся трубы класса НГ-LS-HF |
Заказ изделия
Условное обозначение
ЕР · Структура условного обозначения
ЕР · Структура условного обозначения
ТУ 6981-003-33680530-03
ЕР-Х-(тип кабеля)-(пер. сечение)/Т-Х-Н-Х ТУ 6981-003-33680530-03
Таблица прокручивается по горизонтали →
| Позиция | Значение |
|---|---|
ЕР | Индекс вида изделия: ЕР – муфта переходная ЕР |
Первая Х | Цифра, определяющая место установки муфты: 1 – зона контролируемого доступа («грязная зона»); 2 – зона контролируемого доступа для работы в условиях запроектной аварии; 3 – зона свободного режима («чистая зона») |
(тип кабеля) | Тип соединяемого кабеля с указанием количества и материала жил и их сечения в мм² |
(пер. сечение) | Сечение гибких проводников в мм² и их количество (при отличии) |
Т после «/» | Т – с дополнительной защитой жил кабеля (всегда) |
Х после «/» (2-я) | 0 – без поводка экрана; Е – с поводком экрана |
Н после «/» | Н – с наконечниками (соединителями) (всегда) |
Х после «/» (4-я) | 0 – стандартное (HF, LS, нг) исполнение; FR – специальное огнестойкое исполнение |
ТУ 6981-003-33680530-03 | Обозначение технических условий |
Пример записи при заказе
Муфта переходная ЕР на напряжение до 1000 В для установки в зоне свободного режима («чистой зоне»), для герметизации конца кабеля ВВГнг(А)-LS 4х150+1х120 и перехода на 5 гибких медных жил сечением 95 мм2, с дополнительной защитой жил, без поводка экрана, с наконечниками, малодымная, не распространяющая горение:
ЕР-3-(ВВГнг(А)-LS 4х150+1х120 - 5х95)/Т-0-Н-0 ТУ 6981-003-33680530-03
Параметры заказа
Переходные муфты ЕР изготавливаются по ТУ 6981-003-33680530-03. При заказе укажите:
количество соединяемых жил
сечение жил первого кабеля, мм2 и материал его жил: А - алюминий, М - медь
сечение жил второго кабеля, мм2 и материал его жил: А - алюминий, М - медь
Например: для соединения кабеля КВВГ 14х4 (жилы - медь, М) с кабелем АВВГ 14х4 (жилы - алюминий, А) - 14х4,0М и 14х4,0А.
Файлы
Документация
Запросите документацию и актуальные сведения для проекта.
