Герметичные кабельные проходки класса 1E

Герметичные кабельные проходки класса 1E для атомных электростанций. Квалификация совместно с соединительными системами ЕА включает испытания по IEEE-317 и МЭК-772 и специальные испытания для АЭС с реактором ВВЭР.

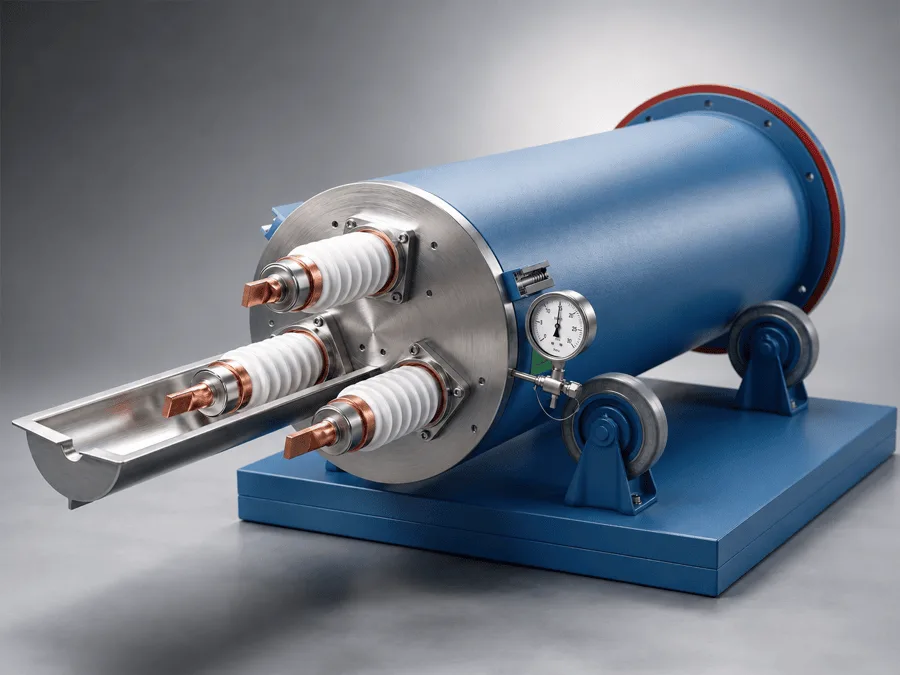

Иллюстрация конструкции

01 / Обзор

Характеристики Документация

3 параметра в карточке Документы по запросу

Контакты отдела продаж

02 / Применение

Исполнения и назначение

Квалификация герметичных кабельных проходок проведена совместно с соединительными системами ЕА на соответствие стандартам IEEE -317 и МЭК-772, а также дополнена специальными испытаниями для АЭС с реактором ВВЭР

Защита от огня

Герметичность и электрическая изоляция

90 мин · 3 часа

Подробнее

Сохраняют герметичность при одностороннем пожаре в течение 90 мин (по желанию заказчика обеспечивают сохранение герметичности при двухстороннем пожаре). Сохранение электрической изоляции при воздействии открытого пламени (750 °С±50 °С, 3 часа) в соответствии с МЭК 60331.

Защита от излучения

Защита эквивалентна стене контайнмента

Все типы излучения

Подробнее

Предотвращает проникновение всех типов радиационного излучения через отверстие в стене контайнмента.

Защита от помех

Аналоговые сигналы и специальные кабели

14 пар на модуль

Подробнее

Прохождение аналоговых сигналов до >10-11 без искажений через модули с парновитыми проводами в изолированных экранах (14 пар на один модуль). Прохождение специальных 3-х коаксиальных кабелей с общим изолированным экраном через один модуль. Проходки с магнитомягкими экранами для защиты от помех промышленной частоты.

Режимы эксплуатации и испытания

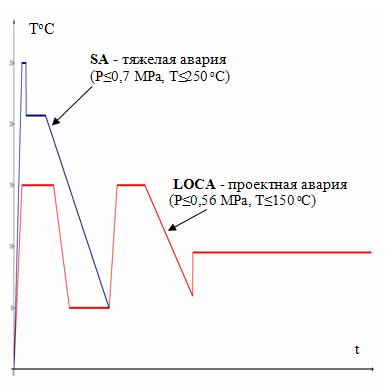

График температуры во времени для режимов тяжёлой аварии SA и проектной аварии LOCA — Аварийные и послеаварийные условия эксплуатации: режимы SA и LOCA

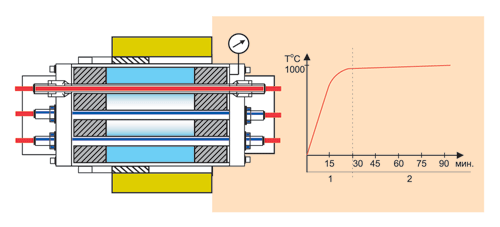

Схема кабельной проходки и график нагрева при испытании на огнестойкость — Испытание проходки в режиме стандартного пожара

Нормативы

Соответствие требованиям

ДокументIEEE -317
ДокументМЭК-772
МЭК 332-3«Испытания электрических кабелей в условиях пожара»
МЭК 60331-1970« Характеристики огнестойких кабелей»
ГОСТ Р 53310 - 2009«Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость»

Технические данные

Характеристики

Актуальное исполнение, характеристики и условия применения уточните у инженера перед включением изделия в проект.

Начальная герметичность: 10-6 см 3/с при ΔР≥0,5 МРа;
Начальное сопротивление изоляции: >10 9 Ом для проходок среднего напряжения, >108 Ом для стандартных силовых и контрольных проходок, >1012 Ом для проходок специального исполнения;
Начальная электрическая прочность: ≥36 кВ для проходок среднего напряжения, ≥4 кВ для проходок низкого напряжения.

Эксплуатация

Особые свойства

Испытание основного срока службы (60 лет)

транспортирование и хранение (для всех климатических поясов);
термическое старение (эквивалентно 60 годам при 60 °C );
радиоактивное облучение (2,1·108 Рад);
электрические параметры;
сейсмостойкость (9 баллов на отметке 45 м);
стойкость к большой течи - LOCA (Р≥0,56 МРа, Т≥150 °C );
стойкость к запроектной аварии – SA (Р≥0,7 МРа, Т≥250 °C );
стойкость к дезактивации;

Огнестойкость при испытании срока службы

сохранение герметичности контайнмента при пожаре (1000 °C , 90 мин);
сохранение электрической изоляции по МЭК-60331 (3 часа в открытом пламени при Т=750±50 °C);

Специальные требования АЭС с реактором ВВЭР

биологическая защита эквивалентна стене контайнмента;
стойкость к аварийным режимам ВВЭР.

Подбор исполнения

Типоразмеры и подбор

Основные типоисполнения модулей

Широкую таблицу можно прокрутить по горизонтали →

Основные типоисполнения модулей
Тип модуля	Номинальное напряжение, кВ	Количество жил	Сечение жил, мм²	Номинальный ток, А · прим. 1	Номинальный ток, А · прим. 2	Номинальный ток, А · прим. 3	Пусковой ток, А · 20 с	Электродинамическая устойчивость · t, с	Электродинамическая устойчивость · I’, кА	Термическая устойчивость · I», кА	Термическая устойчивость · I²×t, А²×с
`М1250`	10	1	962	640	780	800	5500	0,6	125	51,2	1,57х10 9
`М500`	1	1	254	301	358	447	3100	0,079	73	33,6	9,1х10 7
`М350`	1	1	177	251	299	309	2361	0,079	73	33,6	9,1х10 7
`М250`	1	1	127	181	215	219	1869	0,092	73	29,1	9,1х10 7
`А02`	1	1	68	140	152	161	1090	0,069	73	30,9	6,6х10 7
`А01`	1	1	53,5	131	143	150	1010	0,06	65	28	5,9 x 10 7
`А1`	1	3	45	62	89	100	798	0,054	62	25	3,37 x 10 7
`А2`	1	3	34	62	89	92	762	0,054	51,5	24,4	3,22х10 7
`А4`	1	6	21	35	42	60	386	0,045	35,5	17,1	1,47х10 7
`А6`	1	9	13,5	26	35	45	270	0,053	21,9	10,7	6,07х10 6
`А8`	1	12	8,3	18	24	28	168	0,062	14	6,5	2,69х10 6
`А10`	1	19	5,3	9,9	14	22	132	0,037	8,90	5,0	9,42х10 5
`А12`	1	20	3,3	7,6	16	16	48	0,037	5,50	3,3	4,21х10 5
`А14`	0,6	30	2,1	4,9	7	12	30	0,037	3,40	1,7	1,71х10 5
`А16`	0,6	37	1,31	3,4	3,4	3,4	20,4	—	—	—	—
`А16хк`	—	37 6)	1,31	—	—	—	—	—	—	—	—
`А16ха`	—	37 6)	1,31	—	—	—	—	—	—	—	—
`А18`	0,6	40	0,82	2,5	2,5	2,5	15	—	—	—	—
`А18хк`	—	40 5)	0,82	—	—	—	—	—	—	—	—
`А18ха`	—	40 5)	0,82	—	—	—	—	—	—	—	—
`А18ТК`	—	14х2 4)	0,82	—	—	—	—	—	—	—	—
`А18хкТК`	—	14х2 4)	0,82	—	—	—	—	—	—	—	—
`А18хаТК`	—	14х2 4)	0,82	—	—	—	—	—	—	—	—
`COAX 50`	1	1	0,81	Волновое сопротивление 50 Ом
`COAX 75`	1	1	0,321	Волновое сопротивление 75 Ом
`COAX3x50`	1	3	0,81	Волновое сопротивление 50 Ом
`COAX 3 x 75`	1	3	0,321	Волновое сопротивление 75 Ом
`TRIAX`	1	1	0,321	Волновое сопротивление 75 Ом

Примечания

1. Значение допустимых токов для бетонной оболочки с допустимым нагревом бетона до 65 °С при температуре 50 °С внутри гермозоны.

2. Значение допустимых токов для бетонной оболочки с нерегламентированным нагревом бетона и длительной температурой 60 °С.

3. Значение допустимых токов для металлической оболочки с длительной температурой внутри гермозоны 60 °С.

4. Витые пары с независимыми изолированными экранами установлены в модуле, в котором также имеется 1 проводник для гальванической связи общего экрана кабеля КПЭТИ.

5. В модуле имеется 13 пар проводов "хромель-копель" или "хромель-алюмель", соответственно. Остальные проводники медные.

6. В модуле имеется 12 пар проводов "хромель-копель" или "хромель-алюмель", соответственно. Остальные проводники медные.

7. Сопротивление изоляции относительно центральной жилы 10 12 Ом.

Опыт применения

Наши заказчики

1. Россия:: Балаковская АЭС блоки 1, 2, 3, 4
Калининская АЭС блоки 1, 2, 3, 4
Кольская АЭС блоки 3, 4
Нововоронежская АЭС блок 5
Ростовская АЭС блоки 1,2
2. Украина:: Запорожская АЭС блоки 1, 2, 3, 4, 5, 6
Ровенская АЭС блоки 1, 2, 3
Хмельницкая АЭС блоки 1, 2
Южно-Украинская АЭС блоки 1, 2, 3
3. Словакия:: АЭС «Моховце» блоки 1, 2
АЭС «Богунице» блоки 3, 4
4. Венгрия:: АЭС «Пакш» блоки 1, 2, 3, 4
5. Болгария:: АЭС «Козлодуй» блоки 5, 6
6. Индия:: АЭС «Куданкулам» блоки 1, 2
7. Китай:: Тяньваньская АЭС блоки 1, 2
8. Специальные проекты: АЭС «Бушер» блок 1
